NEC2005 Article 409

サポート・お問い合わせ

米国の電気設備基準NEC2005版の発行

はじめに

米国へ機械を輸出する場合、一般的にUL認定品を使っていれば問題ないと言われてきました。しかしながら、最近、一般産業用の機械の電気規格である NFPA79 Electrical Standard for Industrial Machinery 2002 Editionの発行に伴い、ただ単に機械の制御盤に使われている製品がUL認定品であれば問題ないと言えなくなってきています。

製品はもちろんUL認定品でなければなりませんが、それらが正しく使われ、さらに制御盤のメインスイッチのインターロックなど色々な要求を満足することが求められています。

この度、米国の電気設備基準である NEC(National electrical Code) 2005 が発行されました。

このNEC2005版には、機械の制御盤に関してきわめて重要な要求事項であるArticle 409が追加されました。ここでは、この要求事項の内容とその対応方法についてのべます。

ページの先頭へ戻る

NEC2005 Article 409 の要求事項

このArticle 409には次のような記述があります。

NEC 2005 New Article 409.110 Marking の一部抜粋
An industrial control panel shall be marked with the following information that is plainly visible after installation:(3) Short-circuit current rating of the industrial control panel based on one of the following: a. Short-circuit current rating of a listed or labeled assembly b. Short-circuit current rating established utilizing an approved method FPN UL508A-2001,Supplement SB,is an example of an approved method

〔 訳 〕
産業用制御盤には次の情報を明確に表示すること。(3)次のいずれかに基いた制御盤のSCCR( Short-circuit current rating )
a. Listed又はLabeledされた製品のSCCR
b. 承認されている方法に基いて確定したSCCR
FPN UL508A-2001、SupplementSBが承認されている方法のひとつです。Article 409では制御盤にSCCRの値を表示することを要求しています。

ページの先頭へ戻る

SCCRとは何か?

制御盤にはブレーカ、コンタクタ、サーマルリレーなど色々な機器が主回路に接続されています。これらの機器は、それぞれ短絡電流に耐えられる値をもっています。この値をSCCRと定義しています。たとえば、ブレーカの定格遮断容量が65kA/480Vであれば、このブレーカは65kAの短絡電流を遮断することが できるので、短絡電流に耐えられる電流であるSCCRは65kAになります。コンタクタやサーマルリレーは最も定格使用電流の小さい9Aクラスでは、耐えられる短絡電流としてSCCRは5kAです。このように、それぞれの機器によってSCCRの値は異なっています。

制御盤に表示するSCCRは、主回路に接続されている各種機器のSCCRの値の最も小さい値になります。

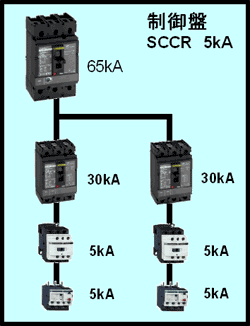

左図に具体例を示します。制御盤の主回路に接続されている機器の最も小さいSCCRの値を表示することになるので、制御盤のSCCRは5kAになります。

ページの先頭へ戻る

SCCRの表示を要求している本来の目的は?

NEC2005 Article409の要求事項は制御盤にSCCRの値を表示することですが、本来の目的はただ単にSCCRの値を表示することではありません。

上述したように、制御盤の主回路に接続されている各種機器のSCCRは異なっています。

一方、その制御盤の主回路で短絡事故が発生した場合、そこに流れる短絡電流は推定短絡電流と呼ばれており、その制御盤が設置されているところの推定短絡電流は計算により算出することができますが設置される場所でその値はまちまちです。

その結果、短絡事故が発生した時に、制御盤内の主回路に接続されている各種機器がどのような状態(発火や二次短絡または被害なしなど)になるかは、実際に短絡事故が発生しないとわかりません。つまり、現状の制御盤で短絡事故が発生すると、主回路に接続されている機器から発火したり、二次短絡を起こしたりするリスクがあります。

このようなリスクを排除するためには、制御盤のSCCRの値がそれを設置する場所の推定短絡電流よりも大きいことが条件になります。

具体的には、機械を購入するエンドユーザーがその制御盤を設置するところの推定短絡電流を機械メーカーへ連絡し、機械メーカーは推定短絡電流よりも大きいSCCRの制御盤を納入することになります。

このようにすることにより、いままで短絡事故が発生した時に介在していたリスクを排除することができ、より安全な設備を構築することができます。SCCRの値を表示する目的はこのように、より安全な設備を構築するところにあります。

ページの先頭へ戻る

機械メーカーにとっての問題点と対応方法は?

このような要求事項に対応するうえで、機械メーカーにとっては、次のような問題が想定されます。

問題点1

機械メーカーがエンドユーザーから推定短絡電流の値を入手して制御盤を設計することになりますが、その推定短絡電流が数十kAと大きい場合、今まで使っていた機器のSCCRの値が小さいために従来採用していた機器が使えないという問題が想定されます。

問題点2

一般販売している機械は、エンドユーザーを特定できないためにエンドユーザーから推定短絡電流の情報が得られません。従って機械メーカーにとっては、できるだけ大きなSCCRの制御盤を製作せざるをえませんが、その場合も、同様に部品選定の問題が想定されます。

ページの先頭へ戻る

解決策

この問題を解決するためには、SCCRの大きな機器を選定すれば解決します。しかし、2.2kW/200Vのモータ用のコンタクタは、通常であれば9Aクラス(SCCRは5kA)になりますが、その代わりにSCCRの大きな80Aクラスの(SCCRは10kA)コンタクタを選定することになり、現実的な解決策にはなりません。

SCCRの値を大きくする方法として、NEC2005では
b. Short-circuit current rating established utilizing an approved method FPN UL508A-2001,Supplement SB,is an example of an approved method


b. 承認されている方法に基いて確定したSCCR FPN UL508A-2001、Supplement SBが承認されている方法のひとつです。

MC(コンタクタ)及びOLR(サーマルリレー)は機器単品としてはSCCRが5kAですが、ブレーカと組合わせたSCCRは65kAになります。そして、この組合わせはULから認定され、ID Number SE300010としてULに登録されています。このようにULから認定された組合わせの機器を選定することにより、従来と同様の機器でありながら、大きな推定短絡電流に対しても対応できます。

ページの先頭へ戻る

NEC を適用している州 (2009年8月現在)

NEC適応している州サイトへ


2005 NEC
2008 NEC

2002 NEC
独自の規格

州別の要求コードについての、詳しい情報は各州の画像をクリック下さい。
