監視システム向け パッケージソフトウェア
Citect SCADA

ライセンス体系

ライセンスの種類

サーバーライセンス

サーバー機能を持つパソコンに対するライセンス。
※サーバー機能とは、I/O機器との通信を行うと共に、種々のデータ管理を行い、クライアントパソコンへ必要なデータを供給することです。

操作表示クライアントライセンス

SCADAシステムの全ての情報を表示し、サーバーに対してRead/Write可能なクライアントライセンス。

表示専用クライアントライセンス

SCADAシステムからの情報を表示するためだけのReadOnlyなクライアントライセンス。

Web操作表示クライアントライセンス

Webブラウザ(IE)を利用して、SCADAシステムの全ての情報を表示し、Read/Write可能なクライアントライセンス。

Web表示専用クライアントライセンス

Webブラウザ(IE)を利用して、SCADAシステムからの情報を表示するためだけのReadOnlyなクライアントライセンス。
※Web操作表示クライアント、Web表示専用クライアントを利用するには、サーバー機能を持つパソコンに、IIS Web Serverの設定を有効にする必要があります。

HMIライセンス

ネットワーク構成を使用しない単体構成で使用できる安価なサーバーライセンス。
※HMIライセンスにクライアントライセンスを付加することはできません。また、CTAPI、外部データベースとのアクセスも使用できません。

ライセンス信号点数

信号点数は75点以下~無制限まで様々な規模に柔軟に対応しています。
導入後に点数追加も可能であるため、初期投資費用を抑えたシステム導入が可能です。

サーバー、操作表示、表示専用、Web操作表示、Web表示専用

  • ~75点
  • ~150点
  • ~500点
  • ~1500点
  • ~5000点
  • ~15000点
  • ~50000点
  • 無制限

HMI

  • ~100点
  • ~300点
  • ~600点
  • ~1200点

※ 価格に関しては、お問い合わせ下さい。

システム構成例

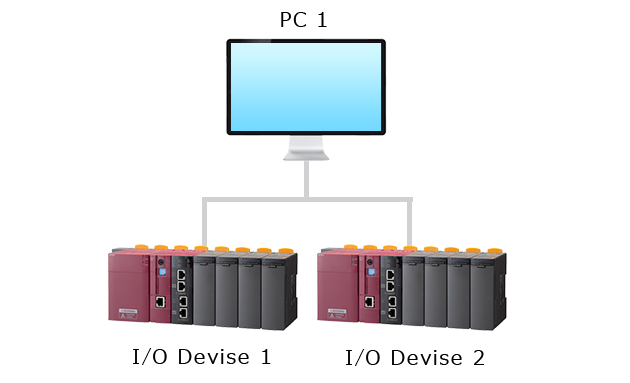

単体構成(スタンドアロン)システム

使用ライセンス
Citect フルライセンス 500点
入出力装置 1 125 点 デジタル信号
25 点 アナログ信号
入出力装置 2 107 点 デジタル信号
  32 点 アナログ信号
合計 289 点

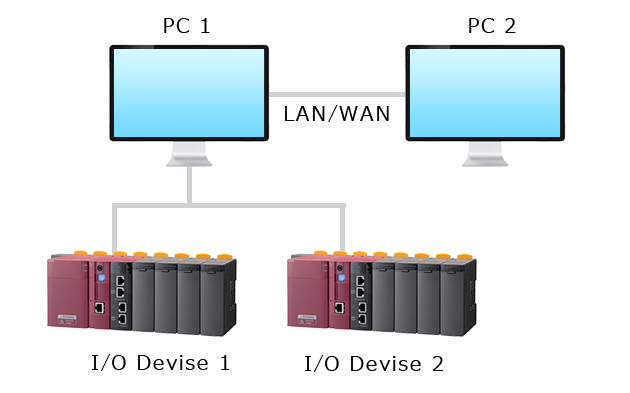

ネットワークシステム(クライアント・サーバ構成)

使用ライセンス
Citect フルライセンス 1,500点
操作・表示クライアント 1,500点
入出力装置 1 50 点 デジタル信号
125 点 アナログ信号
入出力装置 2 345 点 デジタル信号
  135 点 アナログ信号
合計 855 点

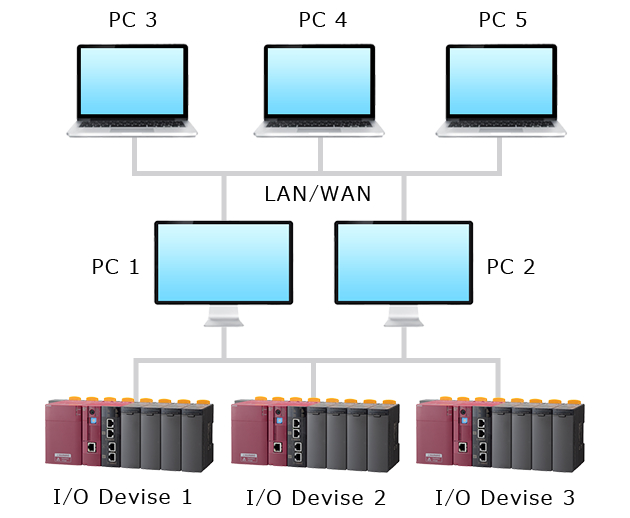

ネットワークシステム(冗長化構成)

使用ライセンス
Citect フルライセンス 5,000点
Citect フルライセンス 5,000点
操作・表示クライアント 5,000点
操作・表示クライアント 5,000点
表示クライアント 5,000点
入出力装置 1 800 点 デジタル信号
300 点 アナログ信号
50 点 浮動小数点信号
入出力装置 2 750 点 デジタル信号
135 点 アナログ信号
40 点 浮動小数点信号
入出力装置 3 750 点 デジタル信号
135 点 アナログ信号
  40 点 浮動小数点信号
合計 3000 点
