監視制御・需給管理・エネルギー管理

FeMIEL(コンパクトマルチ計測ユニット)

省エネには、「見て・感じて・節約する」ことが大切です!
まずは、生産現場の『見える化』から!

FeMIEL(コンパクトマルチ計測ユニット)

省エネ法改正に伴い小・中・大規模に対応可能な電力計測・監視装置をラインナップ完了

適用例

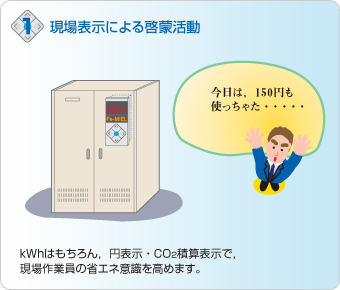

1.現場表示による啓蒙活動

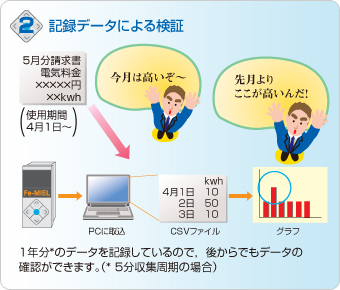

2.記録データによる検証

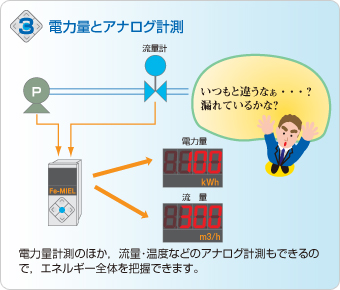

3.電力量とアナログ計測

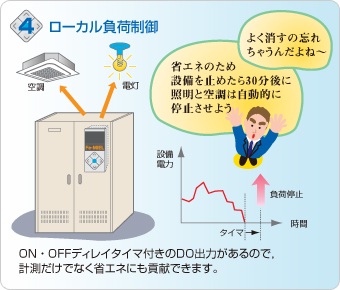

4.ローカル負荷制御

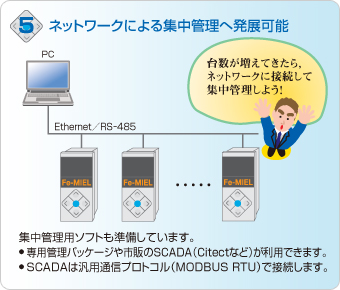

5.ネットワークによる集中管理へ発展可能

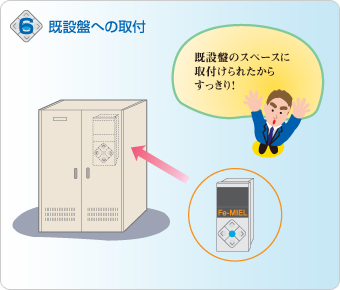

6.既設盤への取付
ページの先頭へ戻る

ソフトウェア、仕様・形式

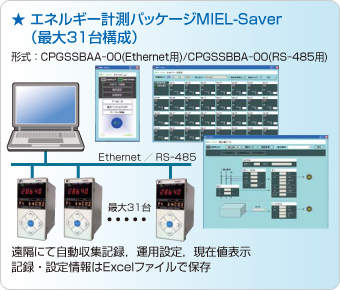

エネルギー計測パッケージ MIEL-Saver(最大31台構成)
記録データ吸上げツール(1対1接続ツール)

*動作環境:Windows2000/XP,Pentium 4(1GHz以上),メモリ容量512MB以上,ハードディスク空き容量512MB以上
支援ソフトウェア:Microsoft Excel 2000/2003, 画面サイズ1024×768以上

[仕様・形式]

項目 仕様 備考
形式 CPGSAAAAー00(Ethernet用) CPGSBAAAー00(RSー485用)
電源入力 入力電圧 定格:AC100V/200V(AC85V〜250V)
消費電力 15VA以下, 突入電流15A Typ AC100V入力時

電力
計測
入力
電力測定方式 三相3線式/単相3線式/単相2線式
入力電圧 AC 0V〜240V
許容入力電圧 AC 240V(定格200V×1.2倍):連続,AC 300V(定格200V×1.5倍):10秒
入力電流 定格:AC 1A/133mA/66mA/7mA 推奨CTの2次電流定格値
許容入力電流 定格×1.2倍:連続,定格×1.5倍:10秒
周波数 定格:50Hz/60Hz ±5Hz
センサ
入力
電圧入力 定格:DC5V(1ー5V) 非絶縁入力
電流入力 定格:DC4mA〜20mA
パルス入力 定格:DC24V(パルス幅20msec以上)
許容入力 定格×1.2倍:連続,定格×1.5倍:10秒
計測精度 (誤差) 交流電圧,交流電流,センサ入力:±1.0%FS 交流入力・電力の精度は,周波数50/60Hz基本波入力時外部CT,VTの誤差は含まず
有効電力,積算電力:±1.5%FS,無効電力,積算無効電力:±3.0%FS
力率:±10%FS,周波数:±0.5%FS

DO1 出力形式 Ry接点出力(1a) 電力警報出力
出力信号定格 最大開閉容量:AC250Vー5A,DC30Vー5A,最小適用負荷:DC1V,1mA
タイマ ONディレイ/OFFディレイタイマ(0〜60分)
DO2 出力形式 オープンコレクタ出力 電力パルス出力
出力信号定格 30V/100mA以下
出力周期 最小200ms(ON:100ms,OFF:100ms)
通信 通信方式 Ethernet LAN(10BASEーT/100BASEーTX) EIA RSー485 RSー485は専用のほか、汎用の通信プロトコル(MODBUS RTU)にも対応
通信速度 10Mbps/100Mbps(自動検出切替) 4800/9600/19200/38400bps
プロトコル TCP/UDP マルチドロップ2線式半2重
内蔵時計 精度 ±5分/月以内 -10℃〜55℃にて
バックアップ 1週間以上(電気二重層コンデンサ使用)
記録 媒体 内蔵フラッシュメモリ16MB(全記録データを5分周期で記録して約1年間分保存)
記録要素 電圧・電流実効値,周波数,センサ工業値の設定周期内の瞬時値,電力,無効電力,力率の設定周期内の瞬時値,最大値,最小値,パルス積算値のカウンタ値・工業値変換値・CO2換算値・電力料金,積算電力,積算無効電力,電力量CO2換算値,電力量料金換算値
一般仕様 外形寸法,質量 外形寸法:96×48×125.5mm,約350g(本体のみ) 取付け金具含まず
使用環境 動作温度:-10℃〜55℃(計測機能は〜50℃まで),保存温度:-20℃〜70℃
動作湿度:30〜90%PH(結露なきこと),使用雰囲気:腐食性ガスなきこと
絶縁耐圧 商用周波数 AC2000V 一分間,絶縁抵抗:DC500Vメガー 10MΩ以上 電源入力・交流電圧入力部
商用周波数 AC500V 一分間,絶縁抵抗:DC500Vメガー 10MΩ以上 通信・DO出力部
ページの先頭へ戻る

外形寸法、端子配列・配線図

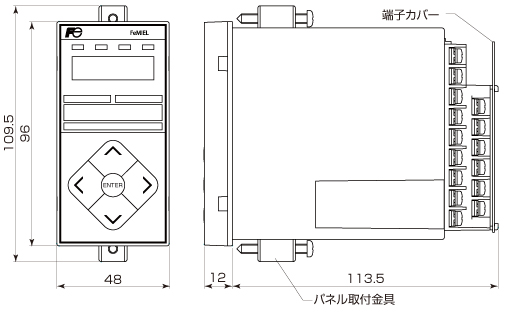

[本体]

本体

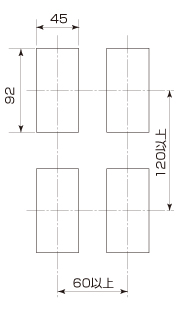

[パネルカット寸法]

パネルカット寸法

[三相3線 / 単相3線電力計測]

三相3線 / 単相3線電力計測

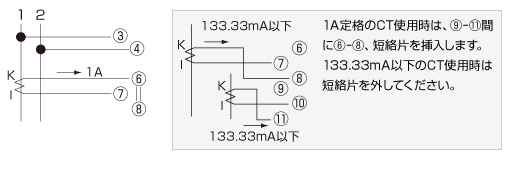

[単相2線電力計測]

単相2線電力計測

インターフェース

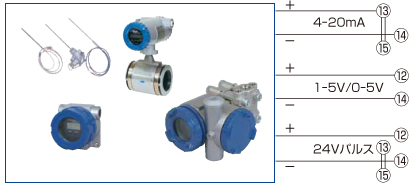

[汎用センサインターフェイス]

汎用センサインターフェイス
センサとのインタフェースは上記3種類の信号に対応可能です。
4ー20mA,30Vパルス入力時は、⑬ー⑮間に短絡片を挿入します。
5V入力時は短絡片を外してください。

推奨CT
富士電機テクニカ(株)製

推奨CT 富士電機テクニカ(株)製
CT1次定格 CT2次定格 形式[富士電機テクニカ(株)製] 備考
5A 7.34mA CC2D81ー0057 短絡片未実装
50A 73.4mA CC2D81ー0506
200A 66.67mA CC2D65ー2008
400A 133.33mA CC2D54ー4009
100A 1A CC2D74ー1001 短絡片実装
200A 1A CC2D74ー2001
400A 1A CC2D74ー4001
800A 1A CC2C76ー8001
1200A 1A CC2C76ー12X1
ページの先頭へ戻る

事例

[工場 / 事務所の電力使用量計測]

工場 / 事務所の電力使用量計測 工場 / 事務所の電力使用量計測
  • 各計測点のエネルギー使用量、コスト、原単位のグラフを表示します。
  • 使用量の多い順にランキング表示します。
  • 警報の発生状況を色別に表示し、E-mailによる通知を行います。
  • データはCSVファイルとしてダウンロードできます。
ページの先頭へ戻る

応用例

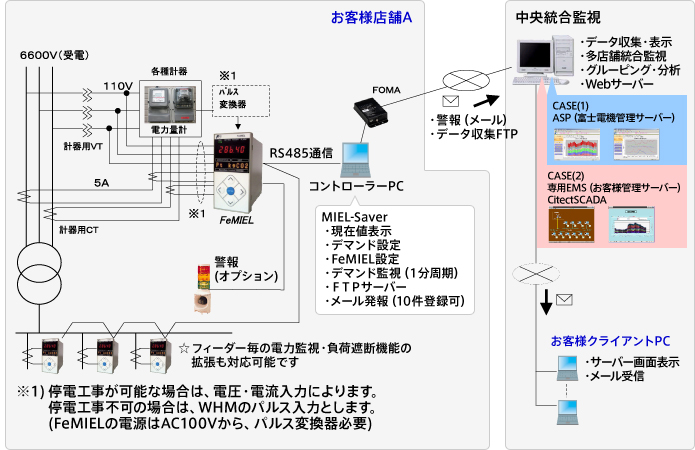

[工場 / 事務所の電力使用量計測]

工場 / 事務所の電力使用量計測
