蒸気発生ヒートポンプ

概要
仕様・関連法規

標準仕様・外形寸法

標準仕様

吐出蒸気仕様 105 ～ 120℃(0.1MPaG) 飽和蒸気
最大加熱能力 30kW
最大蒸気発生量 45kg ／ h

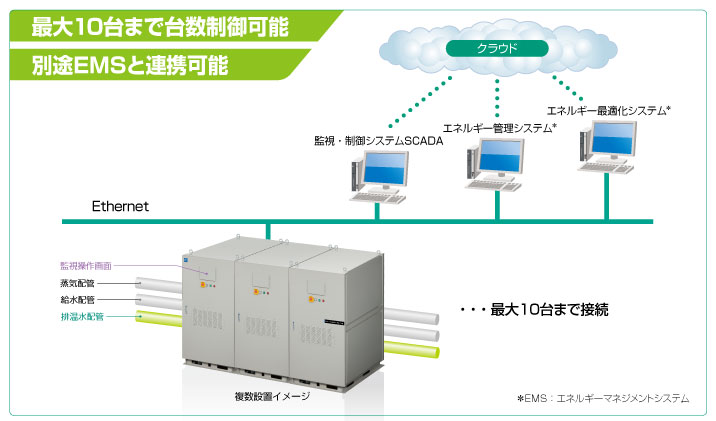

最大接続台数 10台／システム
最高COP 3.5
排温水（熱源）温度 60 ～ 80℃
排温水（熱源）流量 500 ～ 2,000kg/h
蒸気用給水水質 ボイラ水水質規準に準じる
外形寸法（W×H×D）〔mm〕 1,000×1,800×1,000

外形寸法

関連法規

低圧冷媒の使用で高圧ガス保安法の対象外です。

取り扱いに資格者が不要で、圧力容器の技能講習・特別教育も不要です。

■高圧ガス保安法（一般高圧ガス保安規則・冷凍保安規則）

冷媒（HFC245fa） 対象外
法定冷凍トン
（不活性フルオロカーボン）		 20t未満（10台接続時も含む）
高圧ガス製造に関する届出
（第二種製造者）		 不要（8台接続時まで）＊1
冷凍保安責任者の選任 不要（10台接続時も含む）
完成・保安・自主検査など 不要（10台接続時も含む）
危害予防規定・保安教育 不要（10台接続時も含む）

＊1

：9～10台接続の場合は届出が必要となります。

＊2

：法で規定された検査は不要ですが，当社規定のメンテナンスの実施は必要となります。

■労働安全衛生法（労働安全衛生法施行令）

第一種圧力容器・小型圧力容器 対象外（簡易容器扱い）
設置・性能・自主検査など 不要＊3

＊3

：法で規定された検査は不要ですが，当社規定のメンテナンスの実施は必要となります。
