銅合金溶解自動注湯システム

  • カタログダウンロードカタログダウンロード
  • お問合せお問合せ

銅合金注湯に適合した自動注湯炉システムです。注湯温度幅のごく狭い青銅鋳物に対応した温度制御、バーナー炎からの水素ガス吸収のない連続自動注湯システムを実現しました。鋳造歩留りが格段に向上します。溶解炉は移動式、注湯炉は加圧ストッパー式の組み合わせです。


  • 溶解炉:2t/800Kw×2基 移動式交互出湯
  • 注湯炉:加圧・ストッパ併用方式

銅合金溶解自動注湯システム

特長

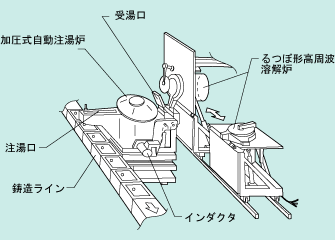

自動注湯炉への切出し(2炉交互出湯の例)

自動注湯炉への切出し(2炉交互出湯の例)

  • 注湯温度幅のごく狭い青銅鋳物に対応した自動注湯の連続システムを実現しました。
  • 水道バルブなど青銅注湯に対する鋳造歩溜りが格段に向上します。
    納入事例:湯まわり不良低減2%
    ピンホール不良低減1.5%
  • 溶解炉が移動式なので出湯時におけやとりべを必要とせず、直接注湯炉へ出湯できます。
  • 直接出湯可能なので温度降下が少なく、酸化防止になります。
  • 端部加熱ガスからのガス吸収がありませんのでピンホールなどが減少します。
  • バーナ炎からの水素ガス吸収がありませんので、ガス吸収による鋳造欠陥が抑制します。
  • ノロの発生が少なくなり、メンテナンス性の改善になります。
  • 加圧・ストッパ併用の自動注湯により、合理化・品質向上に寄与します。
  • クリーンな環境でバーナの騒音・暑熱・重労働からの開放、CO2環境問題へ配慮した設備です。

標準仕様

溶解炉の仕様

■項目 ■仕様
炉容量 公称:1000Kg  許容最大:1050Kg
定格 入力:600kw  周波数:300Hz
熔解率 1200℃ 0残湯(連続操業) 1600kg/h
1000kg溶解  約38分
消費電力 1200℃  0残湯(連続操業) 350Kwh/t
溶解金属 種類:BC6  出湯温度1200℃
炉体移動 注湯炉へ直接出湯
傾動 定点出湯切出し機能付き
自動コントロール付き(オプション)
集じん 移動式集じん用リングフード付き

注湯炉の仕様

■項目 ■仕様
炉容量 総容量:4400Kg
有効容量:2400Kg
インダクタ 入力:150Kw
溝形式:U形 溝部強制循環方式
制御方式 溶湯切出し 加圧・ストッパ併用方式
ロードセルにより常時溶湯量を検出
注湯金属 BC6 注湯量:5KG
注湯ダクト:18S
注湯時間:5秒
注湯温度 1230±5℃
連続測温自動コントロール付き
炉体移動 ライン前後 ライン平行 移動機構付き
炉体傾動 油圧シリンダ
加圧ガス ガスシール構造 循環装置付き
注湯口酸化防止装置付き
注湯方式 2口注湯方式

自動注湯炉溶湯切出しストッパ
