熱処理炉用赤外線ガス分析計

熱処理炉用赤外線ガス分析計

本品は,熱処理炉内の雰囲気ガス濃度を連続測定するガス分析計です。
CO,CO2,CH4のガス濃度を高精度で測定します。
1台で2成分のガス濃度を同時に連続測定することが可能です。
形式 : ZFG

熱処理炉内の雰囲気ガス濃度測定に最適なガス分析計です。

  • 炉内のガス濃度を高精度測定
    繰返し性:±0.5%

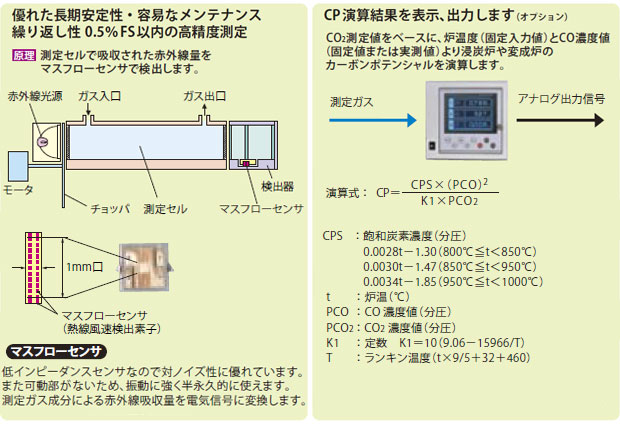

  • CP(カーボンポテンシャル)演算出力と表示が可能(オプション)
  • シングルビーム方式の採用により優れた長期安定性と容易なメンテンナス
  • 2成分のガス濃度を同時に連続測定
  • 小形軽量:約5kg

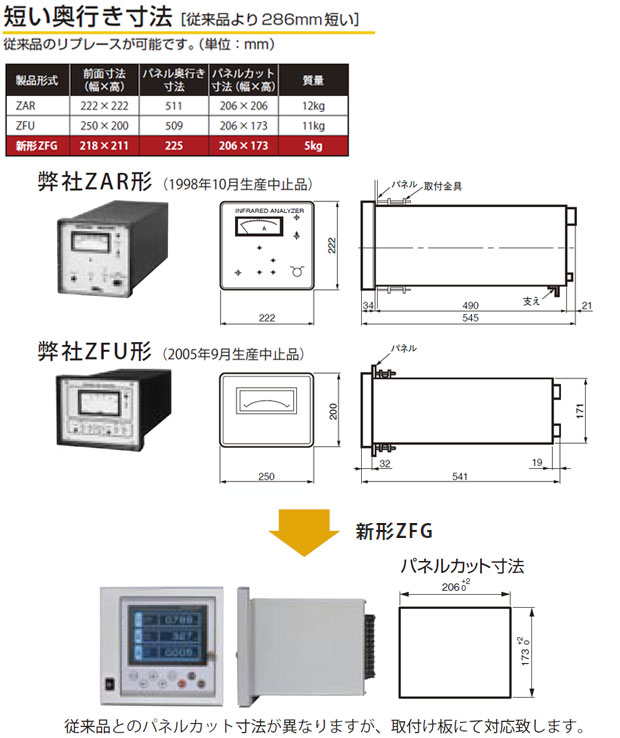

短い奥行き寸法

主な仕様

測定原理 非分散型赤外線吸収法(シングルビーム式)
測定成分および測定範囲 CO:0 ~ 0.5% ・・・・100vol%
CO:0 ~ 0.5% ・・・・100vol%
CH: 0 ~ 1%・・・・10vol%
●最大2成分まで測定
●2レンジ切換え
●最大レンジ比1:5
繰返し性 ±0.5% FS以内
直線性 ±1.0% FS以内
但しレンジ比1:4、1:5 は±2% FS以内
ゼロドリフト ±2% FS/week以内
スパンドリフト ±2% FS/week以内
他ガスの干渉 ±2% FS以内
応答時間 10秒以内(ガス入口より90%応答)
アナログ出力信号 DC4 ~ 20mAまたはDC0 ~ 1V
またはDC0 ~ 100mV、DC0 ~ 10mVのいずれか
瞬時値出力(各成分測定ガス濃度値)
CP演算値出力(オプション)
表示部 バックライト付LCD表示(自動消灯機能付き)
(日本語または英語:指定による)
各成分濃度値、CP演算結果値(オプション)
パラメータ設定値
レンジ切換方法 キー操作での手動切換え、自動切換え、
外部接点入力切換え(オプション)の3種類
接点出力 1a リレー接点
計器異常(標準)、各成分レンジ識別信号(オプション)
外部接点入力
(オプション)
無電圧接点
リモートレンジ切換、リモート出力信号ホールド
ガス出入口寸法 Rc1/4またはNPT1/4
パージガス流量 1L/min(必要に応じて行う)
塗装色 オフホワイト(マンセル10Y7.5/0.5相当)
構造 室内形、鋼板製ケース
周囲温湿度 -5℃~ 45℃ 95%RH以下(結露なきこと)
暖機時間 約30分
取付け方法 パネル埋込み形
電源電圧 AC100V ~ 240V 50/60Hz、50VA
外形寸法 211(H)× 218(W)× 257(D)mm
質量 約5kg
校正ガス ゼロ:N または除湿大気
スパン:各成分のレンジに対して90~100%のガス濃度
測定ガス条件 流量 0.5L/min ±0.2L/min
温度 0 ~ 40℃
圧力 5kPa 以下
ダスト 0.3μm以下
ミスト なきこと
水分 室温飽和以下(結露なきこと)
腐食性成分 HCl 1ppm以下
