耐圧防爆形ジルコニア式酸素計

検出器(形式:ZFKE)

検出器(形式:ZFKE)

変換器(形式:ZKME)

変換器(形式:ZKME)

フローガイドチューブ付き検出器

フローガイドチューブ付き検出器

形式 : ZKME
形式 : ZFKE

直接挿入形ジルコニア酸素計はサンプリング機器が不要で高速応答のため、ボイラや加熱炉などの燃焼管理用として省エネに貢献します。また、フローガイドチューブの採用により保守性に優れています。
耐圧防爆形は爆発性雰囲気内での使用が可能なため、石油化学分野等の防爆エリア内での酸素濃度測定が可能です。

  1. ジルコニアエレメントが交換可能なため、保守が容易です。
  2. 4~7秒と高速応答で燃焼制御に利用できます。
  3. ケースカバーを開けないで操作が可能です。
  4. センサ診断機能・センサ復活機能を搭載し長寿命となりました。
  5. TIIS、NEPSI 防爆規格認定品

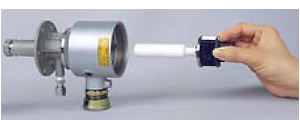

ジルコニアエレメントの交換は簡単に出来ます。

ジルコニアエレメントの交換が簡単です。

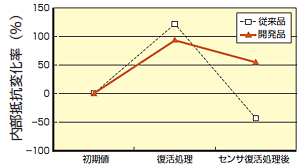

センサ復活機能により長寿命化をはかりました。

センサ診断機能により電極膜の劣化が著しいと判定した場合にセンサの復活処理を行います。電極膜に吸着した劣化要因物質を電気化学的に除去する方式です。

センサ復活機能により長寿命化をはかりました。

主な仕様

総合仕様

項目 仕様
測定対象 不燃性ガス中の酸素
測定方式 直接挿入形 ジルコニア式
測定範囲 0~2%・・・50%O2の範囲で任意2レンジ設定
(1Vol%Oステップ)
繰り返し性 ±0.5%FS以内
直線性 ±2% FS以内
応答時間 90%応答4~7秒 (校正ガス入り口より)
暖気時間 約30分
エジェクタ使用時約20分
アナログ出力 DC4~20mA (許容負荷抵抗500Ω以下)
または DC0~1V (出力抵抗100Ω以上)
供給電源 定格電圧
AC100~120V(動作電圧 AC90~132V)
AC200~240V(動作電圧 AC190~264V)
定格周波数 50/60Hz
消費電力 最大240VA
定常 70VA

検出器ZFKE

項目 仕様
測定ガス温度 -10~+600℃(フローガイドチューブ式)
測定ガス圧力 -3~+3 kPa
動作温度 -10~+60℃
構造 防塵・防雨構造、IEC規格IP66相当
質量 約3kg (フローガイドチューブを除く)
エジェクタ空気流量 5~10L/min
防爆規格 TIIS Exd IIB T4
NEPSI Exd IIC T4 Gb
フローガイドチューブ 標準フランジ JIS5K65A FF その他指定による
挿入長 300、500、750、1000mm
指定によりブローダウンノズル付き

変換器ZKME

項目 仕様
接点出力 6点、1a 250V/3A またはDC30V/3A(保守中、計器異常、警報、ゼロ校正、スパン校正、ブローダウン中)
接点入力 3点、 ON:0V、OFF:5V/10mA以下(外部ホールド、演算リセット、ヒータOFF、ブローダウン校正禁止、校正開始、レンジ切替 より任意選択)
通信機能 RS232C(MODBUS)
RS485(MODBUS) (オプション)
燃焼効率表示 (オプション)
動作温度 ー20~+55℃
構造 防塵・防雨構造、IEC規格IP65相当
質量 約22kg (ケーブル、検出器を除く)
防爆規格 TIIS Exd IIB T6
NEPSI Exd IIC T6 Gb
