シングルビーム方式赤外線ガス分析計
(サンプルスイッチング方式:低濃度測定タイプ)

シングルビーム方式赤外線ガス分析計ZPG形

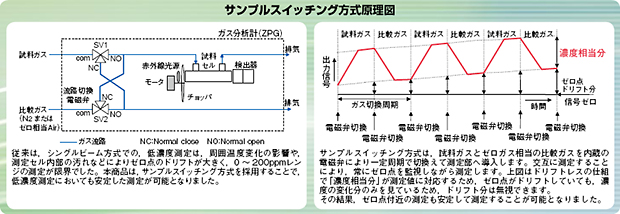

サンプルスイッチング方式原理図

本品は、大気環境(CO)や空気分離設備の不純物低濃度ガス(CO,CO2)を連続測定するシングルビーム方式の赤外線ガス分析計です。
サンプルスイッチング方式で低濃度ガス(0~5ppm)を連続測定できます。
形式 : ZPG

  1. 優れた長期安定性:ゼロ点ドリフト±0.5%FS/週
  2. 19インチラック取付けサイズで約9kgの軽量化
  3. 低濃度ガスを連続測定
  4. 磁気式酸素計またはガルバニ式酸素計内蔵(オプション)
  5. 大気圧補正、RS-485通信、自動校正、警報出力、O2換算など豊富な機能を内蔵(オプション)
  6. シンプルな測定部でメンテナンスが容易

主な仕様

測定原理 非分散形赤外線吸収法(シングルビーム)、酸素計は磁気式、ガルバニ式、
酸素計:ガルバニ式(内蔵)または磁気式(内蔵)またはジルコニア式(弊社ZFK7形外部設置)
測定成分及び測定範囲 NO:0~10ppm・・・・・100ppm
SO2:0~10ppm・・・・100ppm
CO2:0~5ppm・・・・50ppm
CO:0~5ppm・・・・50ppm
O2(内蔵ガルバニ式):0~10vol%・・・・・25vol%
O2(内蔵磁気式):0~5vol%・・・・100vol%
O2(外部ジルコニア式):0~5vol%・・・・・25vol%
測定レンジ数 1成分当り最大2レンジ
繰り返し性 ±0.5%FS以内
直線性 ±1%FS以内
ゼロドリフト ±0.5%FS/週以内
スパンドリフト ±2%FS/週以内
応答時間(90%以内) 30秒以内(ガス切換タイミングによりムダ時間が変わります)
アナログ出力信号 DC4~20mAまたはDC0~1V
表示部 バックライト付LCD(日本語,英語または中国語:指定による。)
各成分瞬時値,O2換算瞬時値,O2換算平均値,O2平均値
レンジ切換方法 キー操作での手動切換え,自動切換え,リモート切換え(オプション)外部接点入力による。
外部接点入力(オプション) 電圧入力接点(DC12~24V印加,最大電流15mA)
リモートレンジ切換,自動校正リモートスタート,リモートホールド,平均値リセット
接点出力(オプション) 1cリレー接点(接点容量 DC24V/1A 抵抗負荷)
計器異常,校正異常,レンジ職別,自動校正中,自動校正用電磁弁駆動,
上下限警報,COピークアラーム
大気圧補正(オプション) 指定により内蔵
標準機能 出力信号ホールド,手動/自動レンジ切換
オプション機能 自動校正,自動校正リモートスタート,リモート出力ホールド,レンジ識別接点出力,
上下限警報出力,O2換算値出力,O2換算平均値出力,平均値リセット接点入力,
COピークアラーム接点出力
通信機能(オプション) RS-485(Modbus)(9ピンD-sub出力) 半二重ビットシリアル,調歩同期方式
試料ガス流量チェッカー
ガス出入口寸法 Rc1/4 または NPT1/4メネジ
パージガス流量 1L/min(必要に応じて行う)
比較ガス 要(ドライN2またはドライAir)
周囲温湿度 -5~45℃ 90%以下(結露なきこと)
電源電圧 AC100V~240V 50/60Hz
消費電力 約100VA
外形寸法 133(H)×483(W)×382(D)mm
質量 約11kg
適合規格 CEマーク

測定ガス条件

流量 1.0L/min±0.2L/min
温度 0~50℃
圧力 10kPa以下
ダスト 0.3μm以下の粒子で100μg/Nm3以下
ミスト なきこと
水分 2℃飽和以下(試料ガス、比較ガス共に同程度のこと)
腐食性成分 HCL 1ppm以下
