赤外線ガス分析計(シングルビーム式)

赤外線ガス分析計(シングルビーム式)

焼却炉,燃焼排ガス,各種工業炉等の NO,SO2,CO,CO2, CH,O2ガス分析計。 1台で4成分のガス成分を同時に連続測定
形式 : ZRJ

焼却炉や燃焼排ガス,各種工業炉等のNO,SO2,CO,CO2, CH,O2ガス濃度測定に最適

  • 最大4成分のガス濃度を同時に連続測定できます。
  • マスフロー形ツイン検出器の採用で他ガスの影響を殆ど受けません。
  • 自動校正,O2換算出力,平均値出力,警報などの豊富な機能を装備しています。
  • 見易い大形液晶表示の採用で4成分の濃度変化を同時に確認できます。
  • 19インチラック取付け構造ですのでガス分析システムの構築が容易です。
  • O2測定は内蔵の磁気力式酸素計または別売品のジルコニア酸素計の2種類を用意しています。
見やすいバックライト付LCD表示メニュー画面設定画面

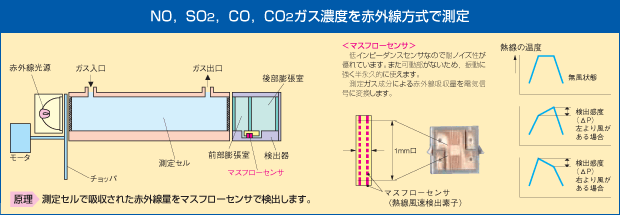

NO,SO2,CO,CO2ガス濃度を赤外線方式で測定

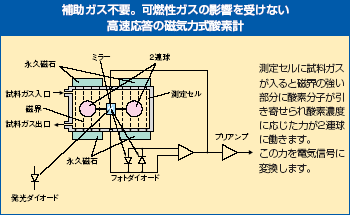

補助ガス不要。可燃性ガスの影響を受けない高速応答の磁気力式酸素系

主な仕様

測定原理 非分散赤外線方式:NO,SO2,CO,CO2,CH
磁気力方式またはガルバニ方式:O2(内蔵)
ジルコニア方式:O(形式:ZFK7を外部設置する)
測定成分 一成分:NO,SO,CO,CO,CH
二成分:NO+SO, NO+CO, CO+CO, CH+CO, CO+CH
三成分:NO+SO+CO, CO+CO+CH
は各成分へ付加します。
測定範囲 NO :0~500ppm・・・5000ppm
SO:0~500ppm・・・10%
CO:0~200ppm・・・100%
CO2:0~500ppm・・・100%
CH:0~1000ppm・・・100%
2:0~5vol%・・・100vol%
繰返し性 ±0.5% FS
ゼロドリフト ±2.0% FS以下/週
スパンドリフト ±2.0% FS以下/週
直線性 ±1.0% FS
応答時間 最大15秒以内(90%応答)(2成分計時)
出力信号 ●各DC4~20mA(リニア)またはDC0~1V(リニア)
(各測定濃度の瞬時値出力,O換算瞬時値,O換算平均値,O平均値)
●接点出力(COピークカウント/アラーム,濃度上下限警報,自動校正中,計器異常時,
レンジ識別,校正異常など)
接点入力 自動校正スタート,平均値リセット,レンジ切替え,出力ホールドなど
機能 自動校正,O換算演算,平均値演算, COピークカウント/アラーム,出力信号ホールドなど
周囲条件 -5~+40℃,90%RH以下
電源電圧 AC100~240V 50/60Hz,70VA
外形寸法 483(W)×177(H)×493(D)mm
標準測定
ガス条件
温度 0~50℃
流量 1L/min±0.5L/min
ダスト 0.3μm以下の粒子で100μg/Nm3以下
圧力 10kPa以下(ガス出口側は大気開放のこと)
ミスト なきこと
腐食性成分 1ppm以下
水分 室温飽和以下(結露なきこと)
専用ジルコニアO2センサ(別売品)
専用ジルコニアO2センサ(別売品)

形式:ZFK7
外形寸法:110(H)×170(W)×190(D) mm
再現性:±0.5% FS
応答時間:約20秒(90%応答)
電源電圧:AC100VまたはAC200V 50/60Hz
濃度表示:なし(ZKJ形の表示部で表示します)

ガスサンプリングシステム構成例

1.水分濃度の低い(室温飽和以下)サンプルガス測定の場合 (CO,CO,CH測定例)

2.水分濃度の高いサンプルガス測定もしくは、 NO,SO,CO(0~220ppmレンジ)測定の場合

サンプリング機器一覧(例)

No. 機器名称 弊社形式
(1) ミストフィルタ ZBBK1V03
(2) 安全ドレントラップ ZBH51603
(3) 吸引器 ZBG80
(4) 電子冷却器 ZBC91003
(5) ドレンポット ZBH13003
(6) ボール弁 ZBFB1
(7) 2方電磁弁
No. 機器名称 弊社形式
(8) 校正用標準ガス ZBM
(9) 流量計 ZBD42203
(10) メンブレンフィルタ ZBBM2V03
(11) デジスタ ZBH35003
(12) NO/NOコンバータ ZDL02001
(13) バブラ ZBH65003
(14) 3方電磁弁
