エアロゾル複合分析計

エアロゾル複合分析計
各成分の測定値推移表示
各成分の測定値推移表示

大気中のエアロゾル(PM2.5)の粒径、粒子数の測定および、各成分(ブラックカーボン、硝酸塩、硫酸塩)をリアルタイムに定量分析
形式 : ZSF

  1. 複合分析による3成分同時測定
    光散乱法、レーザ誘起白熱法、質量分析法を組み合わせた 複合分析法により、硝酸塩、硫酸塩、ブラックカーボンの同時測定が可能です。
  2. リアルタイム成分分析
    フィルタ法で8時間以上かかっていた成分分析を測定周期15分で行います。
  3. 成分の定量分析
    MEMS(Micro Electro Mechanical Systems)技術を適用した粒子トラップでPM2.5を高い効率で捕集し、今まで困難であった定量分析が可能になりました。
  4. タッチパネルによる表示・操作
    エアロゾル複合分析計の本体前面に配置したタッチパネルにより、主要な操作を行うことができます。
    測定値の表示の他、運転状態の監視やアラームの表示も可能です。

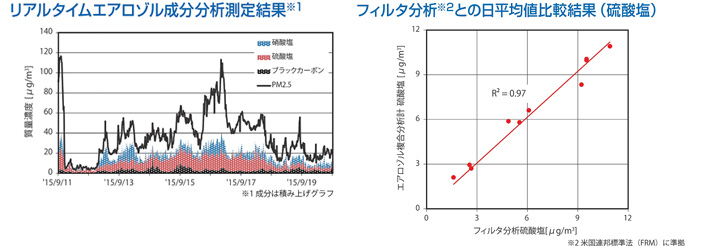

グラフ

一般仕様

電源電圧 AC100V±10%,50/60Hz±5%またはAC220V±10%, 50Hz±5%
消費電力 約1kVA(最大1.5kVA)
周囲温度 15 ~ 30℃
周囲湿度 30 ~75%RH
外形寸法 640(W)×1,740(H)×828(D)mm
質 量 装置本体:約350kg
ロッカ構造 室内設置形(キャスター付),前面扉片開き上下,背面扉片開き上下
ロッカ塗装色 前面扉:シルバー(ダーク) マンセルN6.7相当
背面扉,側面パネル:ブラック マンセルN1.5相当
サンプル採取口 ポートコネクタSS-401-PC(Swagelok)本体上部
排気口 KF16フランジ(スクロールポンプDIS-90)

測定仕様

測定対象 ・エアロゾルの質量濃度
・エアロゾルに含まれるブラックカーボンの質量濃度
・エアロゾルに含まれる硫酸塩の質量濃度
・エアロゾルに含まれる硝酸塩の質量濃度
測定方式 ・光散乱法:エアロゾルの質量濃度
・レーザ誘起白熱法:ブラックカーボンの質量濃度
・四重極質量分析法:硫酸塩,硝酸塩の質量濃度
測定レンジ ・エアロゾル: 0 ~ 100μg/m3
・ブラックカーボン: 0 ~ 30μg/m3
・硫酸塩:0~30μg/m3
・硝酸塩:0~30μg/m3
粒子検出範囲 光散乱法:0.12 ~ 2.5μm(エアロゾル)
サンプル採取量 約2.0L/min

出力仕様

アナログ
出力信号
4点:DC4 ~ 20mA(フォトカプラ絶縁),許容負荷抵抗:600Ω以下
①エアロゾルの質量濃度
②ブラックカーボンの質量濃度
③硫酸塩の質量濃度
④硝酸塩の質量濃度
イーサネット通信 ・チャンネル数:1
・コネクタ:D-sub9P ×1
・伝送プロトコル:TCP/IP,ICPM,APP
・データ種別:
  測定値(エアロゾル/ブラックカーボン/硫酸塩/硝酸塩の各質量濃度)
  エラー情報
警報出力 ・点数1点
・接点出力:異常時=開,正常時=閉
・定格負荷・定格電圧電流:DC24V,2A
