ダイオキシン類発生防止対策用
CO,O2ガス分析装置

ダイオキシン類発生防止対策用CO/O2分析装置

平成9年12月1日施行の焼却炉関連の法規制により既設の焼却炉へは、平成14年11月30日までに、CO分析装置の設置が義務付けられております。

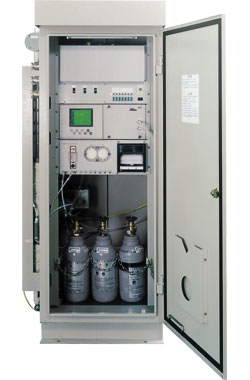

形式 : ZSQ

CO分析装置に要求される条件は全てクリア!

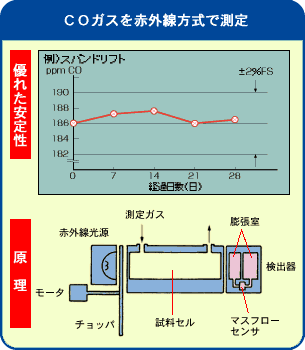

赤外線方式の測定原理

赤外線透過窓で仕切られた2つの膨張室内のガスは、赤外線を受光すると膨張し、圧力が上昇します。膨張室の受光量が異なるため、両膨張室間に圧力差が生じます。この圧力差は試料セル内のガスによる赤外線の吸収量に依存します。圧力差によって発生するガスの流れをマスフローセンサによって検出します。

主な仕様

項目 仕様

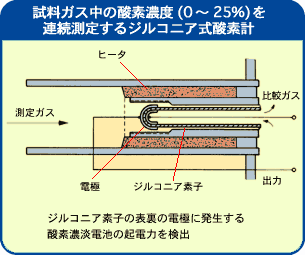

測定成分 CO:非分散赤外線方式,O2:ジルコニア式
測定範囲 CO:0~200/500,0~200/1000,0~500/1000,0~500/2000ppm
O2:0~25vol%
繰返し性 ±0.5%FS
ゼロドリフト CO:±2%FS/週,O2:±2%FS/月
スパンドリフト ±2%FS/週
直線性 ±1%FS
応答速度 90秒以内(90%応答,装置入口より)
出力信号 ●DC4~20mA,(リニア)
(CO瞬時値,O2瞬時値,O2換算CO瞬時値,O2換算CO移動平均値/1時間および4時間)
●接点出力 (ピークカウント/アラーム,自動校正中,異常時など)
機能 自動校正, O2換算演算, 平均値演算(移動平均時間1時間,4時間),
COピークカウント/アラーム, 記録機能(オプション)
周囲条件 -5~+40℃,90%RH以下
電源電圧 AC100V,50または60Hz
外形寸法 600(W)×1550(H)×650(D)mm 屋内用
標準測定ガス条件 温度 800℃以下
ダスト 100mg/Nm3以下
圧力 -1~+5,-3~+3,-5~+1kPa
成分 SO2:500ppm以下, NOX:1000ppm以下, CO2:15%以下

シンプルなガスサンプリングにより保守が容易です。

シンプルなガスサンプリングにより保守が容易です。
