直接挿入形レーザ方式ガス分析計

直接挿入形レーザ方式ガス分析計

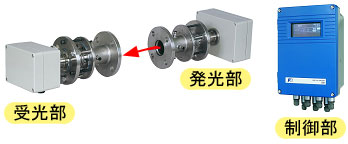

本品は、煙道などへ受光部と発光部を直接取付けて排ガス中のHClやNH3,O2、鉄鋼プラントガスや加熱炉中のCO, CO2等のガス濃度を連続測定するレーザ方式のガス分析計です。
形式 : ZSS

HClやNH3,O2, CO, CO2, CH4のガス濃度測定に最適な分析計です。

  • 1~5秒以下の高速応答ですので制御系への組込みが可能です。1~2秒への対応も可能です。
  • 1台でCO+CO2の2成分同時測定が可能です。
  • CO/O2用の2レーザを搭載した2成分計もラインアップ。
  • 計装エアパージ方式O2計も対応可能です。
  • 長期安定性に優れ,メンテナンスフリーが実現できます。
  • 高温・高ダスト環境下でも使用可能です。
  • 測定光路長(煙道・煙突幅)0.5~10mまで可能です。
  • 他ガスの干渉の影響を殆ど受けません。

設置例(発光部)

設置例(発光部)

フィールド測定データ事例

フィールド測定データ事例

主な仕様

測定ガス成分 HCl,NH3,HCl+H2O,NH3+H2O,CO+O2
2,CO,CO2,CO+CO2,CH4
測定原理 波長非分散赤外線方式(NDIR)
設置方式 クロススタック方式
レーザクラス CLASS 1 (一部O2計を除く)
測定レンジ 下表による
測定光路長 0.5~10m(煙道・煙突幅)(注)CO+O2計は0.5~5m)
繰返し性 ±1.0% FS
ゼロ・ドリフト ±2.0% FS/6ヶ月((測定成分、レンジによる)
応答速度(90%応答) 1~5秒以下(1~2秒への対応も可能)
アナログ出力 DC4~20mA,DC0~1V,DC0~5V,DC0~10V(指定による)
アナログ入力 DC4~20mA,2または6点
接点入力(オプション) 3点(平均値リセット,リモートホールド,リモート,瞬時値/平均値切換え)
接点出力 5点(上下限値範囲外,受光光量不足,電源断,機器故障,ホールド中/校正中)
電源電圧 AC100V~240V 約80VA
周囲温湿度 受発光部 -20~55℃ 制御部 -5~45℃ 90%R.H.以下
測定ガス温度 下表による
測定ガス圧力 ±10kPa(O2燃焼制御用は-10kPa~100kPa)
外形寸法 受光部(180×400×200mm)
発光部(240×400×200mm)
制御部(240×135×320mm)
質量 受光部・発光部(各約10kg)
制御部(約8kg)
取付け方法 制御部(壁またはパイプ取付け)
受・発光部(フランジ取付け)

表1 測定成分および測定範囲、測定ガス温度

表1 測定成分および測定範囲、測定ガス温度
