多点アナログ変換器

多点アナログ変換器

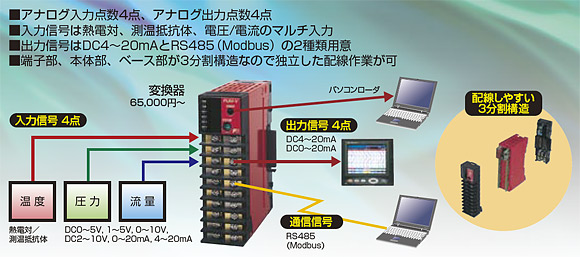

熱電対/測温抵抗体、電圧,電流を入力として入力点数4点、電流出力点数4点、RS485通信を行うレール取付けタイプの多点アナログ変換器です。
形式 : PUMV

機械・設備などの過昇温検出用に最適!

  1. 1ユニットでアナログ入力4点、アナログ出力4点が出来ます。
  2. 熱電対、測温抵抗体の直接入力が出来ます。
  3. RS485(MODBUS)通信が出来ます。
  4. レール取付けで端子部、本体部、ベース部が3分割構造
多点アナログ変換器

主な仕様

アナログ入力

入力点数 4点
入力信号 形式指定により,下記グループ IまたはIIから選択
[ グループI ]
熱電対:K,J,T,E,R,B,S,N,PL-II
測温抵抗体(3線式):Pt100,JPt100
[ グループII ]
直流電圧,電流:
DC0~5V,DC1~5V,DC0~10V,DC2~10V,DC0~20mA,DC4~20mA
※ 電流入力時 250Ω抵抗外付け,DC0~5V または DC1~5Vレンジにて入力
測定精度 ・熱電対入力:±0.3%FS±1digit±1℃ または ±3℃ の大きい方
・測温抵抗体入力:±0.3%FS±1digit または ±1℃ の大きい方
・電圧入力:±0.3%FS±1digit
入力サンプリング周期 200ms
入力インピーダンス 熱電対:1MΩ以上
電流入力:250Ω
電圧入力:約1MΩ

アナログ出力

出力点数 4点
出力種類 電流出力(DC4~20mA,DC0~20mA)
精度 ±0.3%FS(1mA以下は±5%FS)
負荷抵抗 300Ω以下

一般仕様

電源電圧 DC24V±10%
消費電力 最大3.2W(135mA)
周囲温度 -10~50℃
取付方法 DINレールによる盤内取付け または M3ネジによる盤内取付け
外形寸法 30(W)×100(H)×85(D)mm
質量 約200g

RS-485インターフェイス

通信規格 RS-485準拠
通信,同期方式 2線式 半2重 調歩同期式
通信速度 9.6k,19.2k,38.4k,115.2kbps
通信距離 1km(38.4kbps以下),250m(115.2kbps)
プロトコル Modbus RTU 準拠

ローダ通信(RS-232C)インターフェイス

通信規格 RS-232C準拠
通信,同期方式 半2重 調歩同期式
通信速度 半2重 調歩同期式
プロトコル Modbus RTU 準拠
接続方法 φ2.5ミニプラグ/ジャック〔本体前面に配置〕
パソコンローダソフト ダウンロード (EXE/19,7MB) 227ej
ローダソフト取扱説明書 ダウンロード (TN5A1634a)

拡張通信モジュールを使用することで、上位PLCと簡単!高速!に接続することができます。

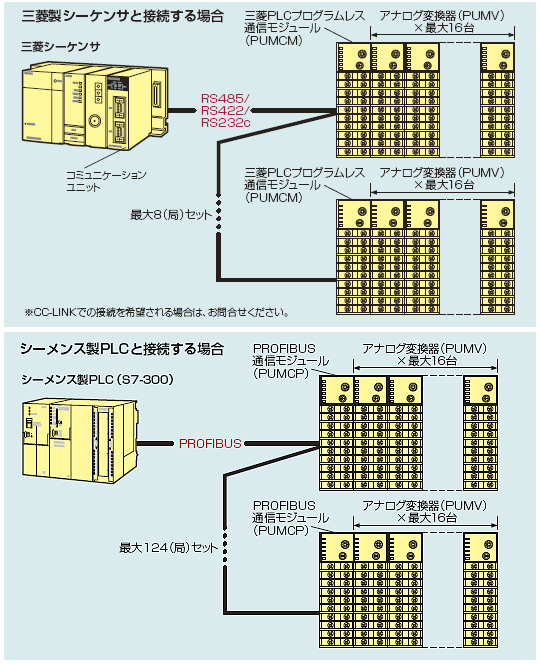

拡張通信モジュールと使用した上位PLCとの接続例

拡張通信モジュールと使用した上位PLCとの接続例
