ディジタル指示調節計

ディジタル指示調節計
前面寸法 : 96×96mm
奥行き寸法 : 81.5mm

高精度・高速制御が可能な高機能ディジタル指示調節計です。
形式 : PXH

  1. 測定値入力サンプリング周期は50msの高速制御
  2. 測定値指示精度は0.1%の高精度
  3. 5桁表示なので0.01℃表示まで可能
  4. 測定値入力は熱電対,測温抵抗体,電圧,電流いずれも可能
  5. 豊富な入出力点数(AO×2,DI×9,DO×9)
  6. RS-485通信,Tリンク通信,演算機能,ランプソーク機能,発信器用電源内蔵,制御テンプレートなど豊富な機能を搭載
  7. 前面防水構造で短い奥行き寸法(81.5mm)
  8. パソコンローダソフトでパラメータ設定が容易に可能

温度・圧力・流量等のプロセス制御に最適な調節計です。

主な仕様

電源電圧 AC100~240V 50/60Hz
消費電力 20VA以下(220V時)
測定値入力信号 熱電対,測温抵抗体,直流電圧/電流(フルマルチ入力)
測定値指示精度 フルスケールの±0.1%
入力サンプリング周期 50ms
入力値補正機能 ゼロ/スパン調整,開平演算,フィルター
補助アナログ入力信号 DC1~5V,0~5V,0~10Vの中から1点
(電動バルブ制御タイプの場合はポテンショメータ100Ω~10kΩ)
ディジタル入力 点数:4または9点
無電圧接点またはトランジスタ入力
数式演算機能 温圧補正,平均,最大/最小セレクタ,入力切替
ランプソーク機能 ステップ数64,パターン数31・・・標準装備
制御タイプ 一般形,加熱・冷却制御形,電動バルブ制御形
制御出力 リレー接点,SSR/SSC駆動,DC4~20mA,電動バルブ操作パルス出力の中から1点
ディジタル出力 2点または9点出力,1a接点または1c接点
アナログ転送出力 DC4~20mA,2点まで可能
発信器用電源内蔵 2線式発信器用供給電源(DC17~30V)
制御方式 オートチューニング付2自由度PID制御
制御テンプレート 制御対象にあわせた演算ブロック,I/O定義を装備
制御モード オート/マニュアル/リモート
警報機能 警報設定点数は最大8点まで可能
警報種類 PV値(上限/下限,絶対,偏差,範囲,変化率),SV値上限/下限
本体異常,ホールド機能,動作ラッチ,励磁/非励磁
警報出力 ディジタル出力へ割り当て設定
通信機能(オプション) RS-485(MODBUS),Tリンク
前面キー ユーザーファンクションキー有,キーロック機能付き
表示器 LED表示:SV値とPV値は5桁表示
前面保護構造 IP66,NEMA-4X相当
外形寸法,質量 96(W)×96(H)×81.5(D)mm,約500g
取付け方法 パネル埋め込み形
外部配線端子 M3ねじ
パソコンローダ パソコン用ローダ機能付(ローダソフトはホームページからダウンロード)
対応OS:Windows2000,XP,7
ハードディスク空き容量:100MB以上
本体-パソコン間の専用ケーブルは別売り品
RS-485(MODBUS)通信経由からも可能

パソコンローダソフトでパラメータ設定が容易に可能

本体のローダポートから接続,またはオプションのRS485通信から接続します。

パソコローダソフトをご使用戴ければ,パラメータのアップロード/ダウンロードが簡単に行えます。
また,PIDのチューニング状態も容易にパソコン上で見ることが可能です。

本体のローダポートから接続,またはオプションのRS485通信から接続します。

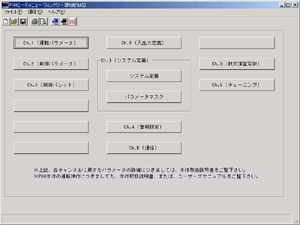

メニュー画面

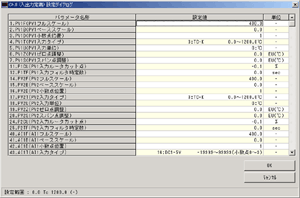

パラメータ設定/変更画面

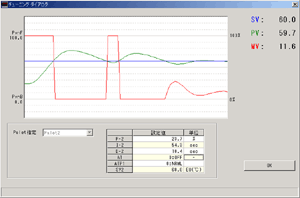

PIDチューニング状態画面

パソコン通信ソフト(形式)

下記のローダソフトをインストールしてご使用ください。

動作環境

  • 対応O/S : Windows2000/XP/7
  • 主記憶 : 128MB以上推奨
  • ハードディスク容量 : 100MB以上推奨
  • CD-ROMドライブ : 要
  • ディスプレィ解像度 : 1024×768ドット以上

注)本体のローダポートから接続する場合は専用ケーブル(形式:ZZPPXH1*TK4H4563)を別途ご購入ください。

PXH形用ローダーの新旧互換性について

1)ローダーと本体の互換性

  従来ローダーVer.2.2.8 機能アップローダーVer.2.3.0
従来版PXH 使用可能 使用可能
機能アップ版PXH 使用不可 使用可能

2)ローダーとファイルの互換性

  従来ローダーVer.2.2.8 機能アップローダーVer.2.3.0
従来版PXH 使用可能 使用可能
機能アップ版PXH 使用不可 使用可能

注意事項

従来版PXHから読み出したファイルを機能アップ版PXHに書き込むことはできません。
また、機能アップ版PXHから読み出したファイルを従来版PXHに書き込むことはできません。
