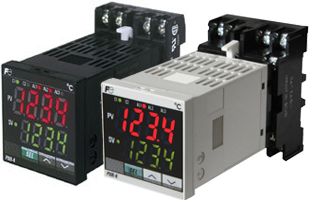

ディジタル温度調節計(ソケット取付けタイプ)

ディジタル温度調節計(ソケット取付けタイプ)
18,000円~

レール取付けができるソケットタイプの48×48mmサイズ温度調節計。
形式 : PXR4

  1. DINレールへの密着取り付けが可能
  2. ソケットと温調計は分離式なので配線作業が簡単
  3. 配線したまま,温調計の取替えが可能
  4. キー操作,性能はPXRシリーズと同じ
  5. パネル埋め込みも可能
    (標準で前面防水構造:IP66)
  6. 黒色ケースと白色ケースの2種類用意

PXRシリーズへソケット取付けタイプを追加しました。

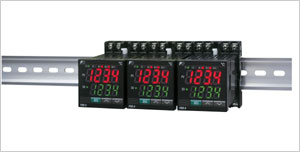

DINレール密着取付け例
DINレール密着取付け例

メンテナンス性がぐーんとアップ!

ソケットと温調計は分離式なので配線作業が簡単
ソケットと温調計は分離式なので配線作業が簡単

主な仕様

電源電圧 AC100~240V 50/60Hz
消費電力 10VA以下(220V時)
測定値入力信号 熱電対/測温抵抗体,DC1~5V,DC4~20mA,サーミスタ(弊社製)
測定値指示精度 ±(測定範囲の±0.5%)±1digit
入力サンプリング周期 0.5秒
入力値,設定値補正機能 付き
制御機能 PIDオートチューニング,セルフチューニング,ファジィ制御を標準装備
制御出力 リレー接点,SSR/SSC駆動,DC4~20mA出力の中から1点選択
警報出力(オプション) 1点または2点(リレー接点)
警報種類(オプション) 絶対値警報,偏差警報,範囲警報,各上限,下限 ホールド機能,アラームラッチ,励磁/非励磁機能あり
ランプソーク(オプション) 合計8ランプ/8ソーク。プログラムパターン数1または2
バーンアウト機能 熱電対,測温抵抗体入力の場合,上限側または下限側への設定可能
表示器 測定値/設定値 独立表示,7セグメントLED4桁,キーロック機能有り
前面保護構造 IP66,NEMA-4X相当(パネル埋め込みの場合)
外形寸法,質量 48(W)×48(H)×93.7(D)mm,約200g
取付け方法 DINレール取付けまたはパネル埋め込み形
ソケット(形式指定による) DINレール取り付け用またはパネル埋め込み用
ソケットのねじ端子寸法 M3.5
周囲温度 -10~+50℃
