運転指令入力方法(タッチパネル運転や外部信号運転など)の選択はどのように設定するのですか?

ご質問

運転指令入力方法(タッチパネル運転や外部信号運転など)の選択はどのように設定するのですか?

回答

運転指令設定はF02(運転・操作)で設定します。ご希望の設定方法を設定してください。
※工場出荷設定値はF02=2(タッチパネル運転(正転))となっております。

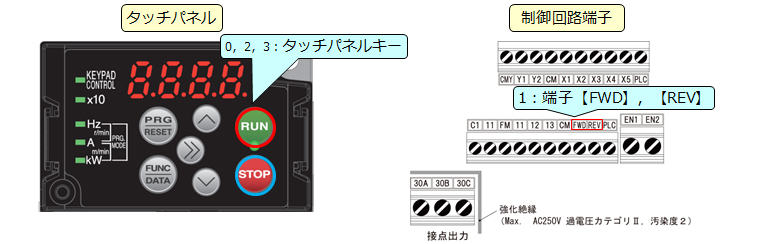

0:タッチパネル運転(回転方向入力:端子台)
RUNキー/STOPキーにより運転・停止ができます。回転方向は,デジタル入力端子機能『FWD』,『REV』で指定します。

注:【FWD】または【REV】のいずれかの端子がオンされていないと運転しません。

1:外部信号(デジタル入力)
デジタル入力端子機能『FWD』,『REV』で運転停止が可能です。

注:【FWD】、【REV】の両方の端子がオンの場合は運転しません。



2:タッチパネル運転(正転)
RUNキー/STOPキーにより運転・停止ができます。回転方向指令は不要です。ただし,正転運転のみで,逆転運転はできません。

3:タッチパネル運転(逆転)
RUNキー/STOPキーにより運転・停止ができます。回転方向指令は不要です。ただし,逆転運転のみで,正転運転はできません。

設定方法

【FWD】、【REV】端子を必ずオフ状態にしてください。

操作キー タッチパネル表示 備考
電源投入 0.00 左記と異なる表示がされる場合もございますが,問題ございません。
PRG/RESET1回押す 1F__ Fコード(基本機能)
もし、0fncと表示された場合は、上キーを押してください。 そうすると1F__が表示されます。
FUNC/DATA1回押す f00 データ保護設定モード
上2回押す f02 運転・操作設定モード
FUNC/DATA1回押す 現在の設定値が表示されます。 工場出荷値:2
上または下 ご希望の設定値に変更してください。 0: タッチパネル運転(回転方向入力:端子台)
1: 外部信号(デジタル入力)
2: タッチパネル運転(正転)
3: タッチパネル運転(逆転)
※運転中の変更はできません。
FUNC/DATA1回押す saveF03
saveの後にF03が表示されます。
上記設定値がインバータに保存されました。

注意事項

  • なし

ワンポイントアドバイス

F02が変更できない場合
1. 端子【FWD】または,端子【REV】と端子【CM】が短絡していない状態に変更してください。
2. データ保護設定がされていないか確認してください(F000に設定してください)。
