複数台のインバータを取り付ける際の注意点はありますか?

ご質問

複数台のインバータを取り付ける際の注意点はありますか?

回答

■ 複数台のインバータを取り付ける場合

同一の装置や制御盤内に2台以上据え付ける場合は,原則として横並びとしてください。やむを得ず上下に並べて据え付ける場合は,仕切板などを設けて下側のインバータからの放熱が上側のインバータに影響しないよう配慮してください。22kW以下で,周囲温度が40℃以下の場合に限り,左右方向に対して密着据え付けるすることができます。

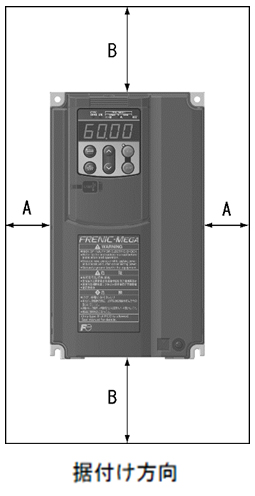

表2.3. 周囲のスペース

適用容量 A B C
0.4〜1.5kW 50 100 0
2.2〜22kW 10
30〜220kW 50 100
280〜630kW 150 150

C:インバータユニット前面側スペース

注意事項

なし。

ワンポイントアドバイス

なし。
