LD,MD,HDとは何ですか?

ご質問

LD,MD,HDとは何ですか?

回答

過負荷耐量を意味しており,以下のように分類されます。なお,仕様変更はF80(運転モード(HD/MD/LD 切換))で変更が可能ですが,「STOPキー+上/上キー」のダブルキー操作が必要です。

F80
データ
仕様 用途 定格電流のレベル 過負荷耐量 最高出力周波数
0 HD仕様
(High Duty)
重過負荷用途 インバータ容量と同一容量のモータを駆動可能 150% 1min,
200% 3s
500Hz
1 LD仕様
(Low Duty)
軽過負荷用途 インバータ容量より1〜2ランクアップの容量のモータを駆動可能 120% 1min 120Hz
2 MD仕様
(Medium Duty)
中過負荷用途 インバータ容量より1ランクアップの容量のモータを駆動可能 150% 1min 120Hz

なお,MD/LD仕様の場合,連続定格電流は1~2ランクアップしますが,HD仕様に比べて過負荷耐量の連続定格電流に対する%は下がります。電流値は「第12 章 仕様」を参照してください。また,MD/LD仕様の場合は以下機能コードや内部処理に影響を受けます。

機能
コード
名称 HD仕様 MD仕様 LD仕様 備考
F21 直流制動1
(動作レベル)
設定範囲:
0〜100%
設定範囲:0〜80% MD/LD仕様とした場合,設定値がMD/LD仕様の範囲外にあるときは,MD/LD仕様の上限値に書き換えられます。
F26 モータ運転音
(キャリア周波数)
設定範囲:
0.75〜16kHz
(0.4〜55Kw)
0.75〜10kHz
(75〜220Kw)
設定範囲:
0.75〜2kHz
(90〜220Kw)
設定範囲:
0.75〜16kHz
(55〜18.5Kw)
0.75〜10kHz
(22〜55Kw)
0.75〜6kHz
(75〜220Kw)
F44 電流制限
(動作レベル)
初期値:160% 初期値:145% 初期値:130% F80変更時,左記の値に初期化されます。
F03 最高出力
周波数1
設定範囲:
25〜500Hz
出力上限:500Hz
設定範囲:25〜500Hz
出力上限:120Hz
MD/LD仕様時,最高出力周波数が120Hzを超えた場合,出力周波数は内部的に120Hzに制限されます。
- 電流表示・出力 HD仕様の定格電流基準
MD仕様の定格電流基準 LD仕様の定格電流基準 -

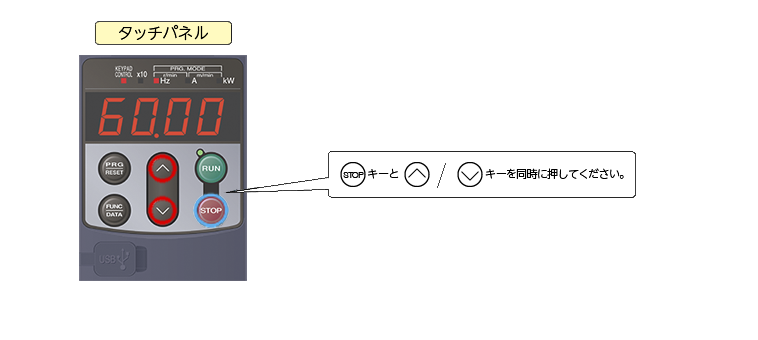

ダブルキー操作方法

注意事項

なし。

ワンポイントアドバイス

なし。

関連資料

その他の質問
