機能コードの変更ができません。

ご質問

機能コードの変更ができません。

回答

機能コードの設定を変更しようとしても変更できない(01にできない等)場合は,以下のケースが想定されます。

■運転中の変更が出来ない機能コード

インバータが運転している際に変更が出来ない機能コードがございます。
該当する機能コードについてはFRENIC-Mini(C2) ユーザーズマニュアルの機能コード一覧表をご確認ください。

■データ保護がかかっている

F00(データ保護)の機能により,各種指令値(周波数設定,PID 指令,タイマ運転時間)を,タッチパネルから不用意に変更できないようにされている可能性がございます。
変更したい場合は「STOPキー+上キー」または「STOPキー+下キー」を同時押し(ダブルキー操作)で0に設定してください。
※ダブルキー操作=2つのキーを同時に押すことをダブルキー操作といいます。

設定方法

操作キー タッチパネル表示 備考
電源投入 0.00 左記と異なる表示がされる場合もございますが,問題ございません。
PRG/RESET1回押す 1F__ Fコード(基本機能)
FUNC/DATA1回押す F00 データ保護設定モード
FUNC/DATA1回押す 現在の設定値が表示されます。 工場出荷値:0
上または下 設定値が0以外の場合は0に設定してください。
STOPキー+上キー」
または
STOPキー+下キー」を同時押ししてください。
0:データ保護無し,デジタル設定保護無し
FUNC/DATA1回押す saveF01
saveの後にF01が表示されます。
設定値がインバータに保存されました。

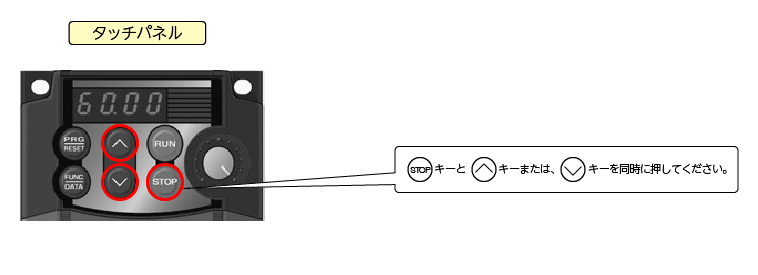

ダブルキー操作方法

■ダブルキー操作が必要な設定

数種類の機能コードは不要な変更を防ぐために,ダブルキー操作によって変更が可能になっております。
そのため,コードを変更する際はダブルキー操作にて変更をお願い致します。
<ダブルキー操作が必要な機能コード>
F00:データ保護機能
H03:データ初期化
H45:模擬故障
H97:アラームデータクリア
Y97:通信データ保存方式選択

注意事項

また,以下の場合も変更が出来ないことがございますので,ご確認ください。
    • ・インバータの運転指令FWD,REVがONしていた場合。
    • ・デジタル入力端子に編集許可指令が割り付けられていて(E01-E03E98E99(機能選択)=19 or10)で編集許可が無効の場合。
    • ・入力電源電圧が低い場合。
