メンテナンス性・信頼性の向上

パソコンローダの機能充実

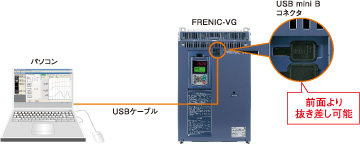

表面カバーのUSBコネクタ(miniB)でパソコンローダ使用可能

  • 表面カバーを外す必要がありません
  • RS-485変換器が不要です。
  • 専用ケーブルではなく, 市販ケーブルでOK

【トレースバックで故障解析】

  • 故障発生前後の内部データ及び日時を記録
    リアルタイムクロック(時計機能)標準内蔵
  • 電池にてデータをバックアップ
    電源遮断時もトレースデータを内部メモリに記憶できます。
    • ※電池:30kW~(標準内蔵), ~22kW(オプション対応:OPK-BP)

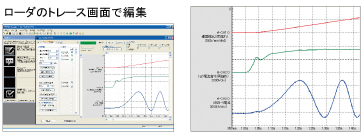

  • パソコンローダでトレース波形確認可能

【簡単編集・詳細モニタ】

従来のパソコンローダに対し, 更に簡単なデータ編集, 詳細なデータモニタ解析が行えるようになりました。

機能コード設定
ユーザ定義表示(表示のカスタマイズ),コード別データ説明表示

トレース機能
リアルタイムトレース:長時間モニタ用
ヒストリカルトレース:短時間の詳細データ解析用
トレースバック:故障解析用(過去3回分)

  • ※ : リアルタイムトレースおよびヒストリカルトレースは有償版ローダソフト(WPS-VG1-PCL)で対応しています。
  • ※ : 無償版ローダソフト(WPS-VG1-STR)は製品に同梱のCD-ROMに付属しています。(こちらよりダウンロードが可能です。

多機能タッチパネル

  • 大きな7セグメントLEDにより視認性を確保。
  • 液晶表示にはバックライトを内蔵。暗い制御盤内での容易な確認が可能。
  • 充実したコピー機能
    機能コードを他のインバータに簡単コピーできます。(3パターンの機能コードを記憶可能)事前にコピーしておけば,トラブル復旧など,インバータ交換時にタッチパネルを付替えることで復旧時間が短縮可能です。
  • 遠隔操作が可能
    RJ-45コネクタ部を配線延長することで,タッチパネルを遠隔操作できます。
  • JOG(ジョギング)運転がタッチパネルキーから実行可能。
  • ヘルプキーにより操作案内のガイダンス表示が可能。
  • 対応言語: 日本語,英語,中国語,韓国語(ハングル)

機能面での信頼性向上

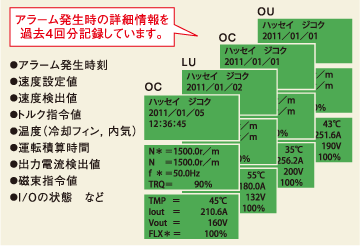

アラーム情報データ保存

  • 従来機種に対し,アラーム情報データ保存数を追加
    リアルタイムクロック機能を標準内蔵したことによりアラーム発生時の時間情報や速度指令, トルク, 電流などを最新と過去3回分まで保存可能。これにより機械装置の異常確認が可能。
    ⇒本来のアラーム発生後, 2次的に発生したアラームで上書きされ, 消えてしまうことがなくなりました。

アラームランク選択

アラームランク(重故障・軽故障)を選択可能にし,「軽微故障での重要設備停止」をなくします。

30リレー
出力
Y端子
出力
インバータ
出力
切換可否
モータ過負荷, 通信異常,
DCファンロックなど
出力なし
(軽故障)
あり 運転継続 ファンクションで切換可
出力 なし 遮断
ヒューズ断, 過電流,
地絡など
出力 なし 遮断 固定

PG故障診断

  • 標準内蔵のPGインタフェース回路には, PG信号線をはじめ, 電源線の断線検出にも対応。
  • PG故障かインバータ側の故障かを判別できるモードを追加
    PGパルス出力端子(FA,FB)に模擬出力モードを用意しました。これをPG入力端子に接続することで動作確認ができます。

冷却ファンの簡単交換

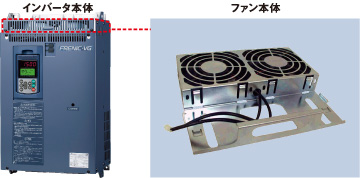

ユニットタイプ

フロントカバーやプリント板を外すことなく、簡単に冷却ファンの交換が可能です。

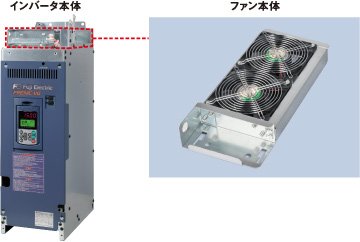

スタックタイプ

冷却ファンは上部に取付けており, スタックを引出さず容易に交換が可能です。ただし, 220kW以上は直流側接続バーを2枚取外し, 冷却ファンの交換を行います。

構成部品の長寿命化

インバータ内部の各種有寿命部品の設計寿命を10年に延ばしました。
このことにより, 設備メンテナンスサイクルが長くなります。

寿命条件
ユニットタイプ:周囲温度40℃, 負荷率100%(HD仕様), 80%(MD仕様, LD仕様)
スタックタイプ:周囲温度30℃, 負荷率100%(MD仕様), 80%( LD仕様)

有寿命部品 設計寿命 ※
冷却ファン 10年
平滑コンデンサ(主回路)
プリント基板上の電解コンデンサ
  • ※設計寿命は計算値ですので, 保証値ではありません。

寿命予報の充実

  • タッチパネルやパソコンローダ(オプション)から簡単に確認できます。
  • 設備のメンテナンス性が大幅に向上
項目
インバータ
累積時間(h)
インバータ
起動回数(回)
設備メンテナンス警報
累積時間(h)
起動回数(回)
インバータ寿命
予報情報を表示

試運転・調整時に便利な機能

  • 機能コード表示のカスタマイズ(表示/非表示をローダから個別に設定可能)
  • タッチパネルの特殊操作で模擬故障発報
  • モニタデータホールド機能
  • 模擬動作モード モータを接続しなくても模擬的に接続しているのと同じ状態でインバータ内部を動作可能。
  • タッチパネルで外部入力のI/Oモニタ, PGパルスの状態をチェック可能。

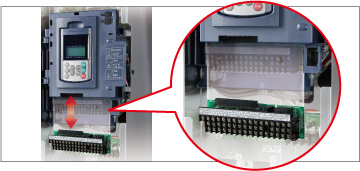

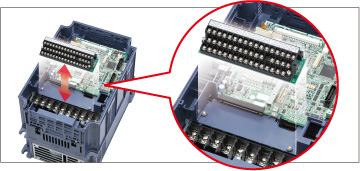

簡単配線(着脱式制御端子台)

  • 制御配線作業が完了後, 端子台をインバータに接続可能。配線作業がより簡単に。
  • 設備更新やトラブル時, インバータ交換の復旧時間大幅削減。配線された端子台基板を交換インバータに載せ換えるだけで作業完了。

ユニットタイプ

スタックタイプ
