低圧三相モータ

Premium Efficiency Motors
  • モータの動向
  • 特長

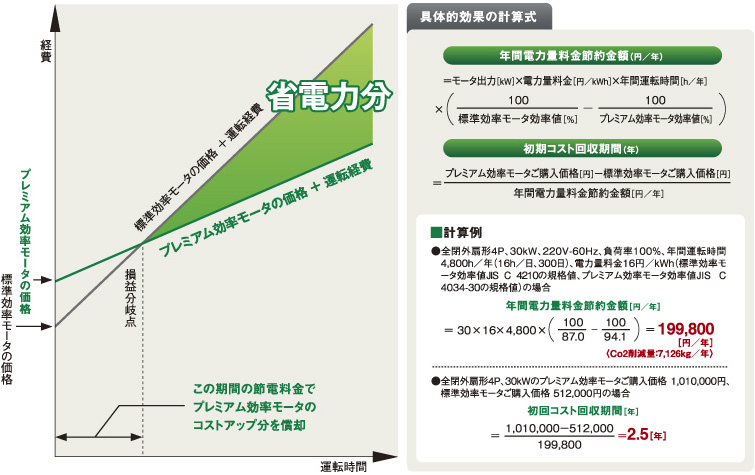

  • 省エネ効果
  • 標準仕様
  • カタログ

国際的な地球環境保護や温暖化防止を背景に主要各国を始め、モータ(三相誘導電動機)に対する高効率化(法規制・施策)の動きが加速しています。
日本国内においても、「省エネ法(エネルギーの使用の合理化に関する法律)」が 改正・告示され、2015年4月1日より「トップランナー制度」が義務付けられております。

2013年10月25日付、2013年11月1日付 官報にて公布・施行
2014年10月31日付官報にて告示改正
関連リンク
一般社団法人日本電機工業会
経済産業省 資源エネルギー庁
IEC60034-30  JIS C 4034-30
(単一速度かご形誘導電動機の効率クラス)

  • 高効率
    トップランナー基準値クリアー!
    ※ JIS C 4034-30:2011規定の効率クラス
  • 省エネ
    ランニングコストの大幅低減!
  • 屋外仕様
    グローバルスタンダードの保護等級 IP55!
  • 長寿命 ※1
    絶縁システムの長寿命化!
  • 置換えが容易 ※1
    標準モータと枠番かつ取り合い寸法同一!
  • 低騒音 ※1
    平均5dB(A)の低減!
  • インバータ運転 ※2
    0.5〜60Hz(1:120)の定トルク運転可能!
  • 作業性の向上
    端子箱は上部取付を採用!
    ケーブル引出し方向の変更が容易!
  • 保守点検が容易
    グリース注入方式採用!
    軸受交換不要!
    ※ 枠番250S以上
(注)
※1 は、当社従来比による
※2 at4P、出力45kW以下

屋内形

標準効率  プレミアム効率
外被構造 全閉自冷形・全閉外扇形 全閉外扇形
形式 鋼板フレーム MLP・MLH MLK
鋳物フレーム MLU
出力 0.1〜0.4kW 0.75〜375kW
枠番号 63M〜80M 80M〜355K
定格電圧・定格周波数
200 /  200
220
 V  および  380
400 /
415
400
440
460
 V,  50 / 60Hz
200 /  200
220
 V  および  400 /  400
440
 V,  50 / 60Hz
時間定格 S1(連続) S1(連続)
保護方式 IP40・IP44 IP44
※1始動方式 直入始動 3.7kW以下:直入始動
5.5kW以上:-△始動
75kW:直入始動
※2耐熱クラス 120(E) 155(F)
回転方向 CCW(負荷側より見て反時計方向) CCW(負荷側より見て反時計方向)
周囲条件 温度 -20℃〜+40℃ -30℃〜※3+40℃
湿度 100%RH以下(但し、結露なきこと) 100%RH以下(但し、結露なきこと)
標高 1,000m以下 1,000m以下
その他 腐食性、爆発性ガス、蒸気のなきこと 腐食性、爆発性ガス、蒸気のなきこと
端子箱 取付位置
(脚取付形)
63M・71M 80M 200L以下 225S以上
負荷側から見て左横側 負荷側から見て
左横側
上側
引込口方向
(脚取付形)
200L以下 225S以上
下向き 下向き 負荷側から見て
左向き
上・下向き
2方向可能
90° ステップで
方向変更可能
90° ステップで方向変更可能
材質 プラスチック製 鋼板製 鋼板製
口出線 方式 端子板方式 160L以下:端子板方式
180M以上:ラグ方式
※4本数 3本 3.7kW以下:3本
5.5〜55kW:6本
755kW以上:3本
塗装色 マンセルN5(灰色) マンセルN1.2(黒色ツヤナシ)
規格 適用 JIS C 4210 JIS C 4213
効率 JIS C 4034-30:2011(IE3相当)
(注1)
製作可能範囲としては、600V以下となります。
(注2)
始動方式(※1)は、4Pベース時です。
(注3)
耐熱クラス(※2)の温度上昇は、枠番112M以下:Eライズ、枠番132S〜225S:Bライズとなります。
(注4)
周囲温度(※3)は、商用運転時において枠番200L以下の機種のみ+50℃まで対応可能です。
(注5)
口出線本数(※4)は、在庫品機種です。ご注文生産品につきましては、始動方式および口出線本数をご指定ください。
(注6)
海外へ輸出(モータ単体及び機械・設備等に組込まれたモータ)される場合は、各国独自の高効率法規制が施行・実施されていますので別途お問合せください。

屋外形

標準効率  プレミアム効率
外被構造 全閉外扇形 全閉外扇形
形式 鋼板フレーム MLH MLK
鋳物フレーム MLU
出力 0.2〜0.4kW 0.75〜375kW
枠番号 63M〜80M 80M〜355K
※1定格電圧・定格周波数
200-400 /  200-400
220-440
 V,  50 / 60Hz
200-400 /  200-400
220-440
 V,  50 / 60Hz
時間定格 S1(連続) S1(連続)
保護方式 IP44 IP55
※2始動方式 直入始動 3.7kW以下:直入始動
5.5kW以上:-△始動
75kW以上:直入始動
※3耐熱クラス 120(E) 155(F)
回転方向 CCW(負荷側より見て反時計方向) CCW(負荷側より見て反時計方向)
周囲条件 温度 -20℃〜+40℃ -30℃〜※4+40℃
湿度 100%RH以下(但し、結露なきこと) 100%RH以下(但し、結露なきこと)
標高 1,000m以下 1,000m以下
その他 腐食性、爆発性ガス、蒸気のなきこと 腐食性、爆発性ガス、蒸気のなきこと
端子箱 取付位置
(脚取付形)
200L以下 225S以上
負荷側から見て左横側 負荷側から見て
左横側
上側
引込口方向
(脚取付形)
200L以下 225S以上
反運転側向き 反運転側向き 負荷側から見て
左向き
90° ステップで方向変更可能 90° ステップで方向変更可能
材質 鋼板製 鋼板製
口出線 方式 端子板方式 ラグ方式
※5本数 3本 3.7kW以下:9本
5.5〜55kW:12本
75〜132kW:9本
160kW以上:3本
塗装色 マンセルN5(灰色) マンセルN1.2(黒色ツヤナシ)
規格 適用 JIS C 4210 JIS C 4213
効率 JIS C 4034-30:2011(IE3相当)
(注1)
製作可能範囲としては、600V以下となります。
(注2)
定格電圧・周波数(※1)は、出力132kw以下:二重電圧仕様、出力132kW超え:単一電圧仕様です。(at 4P)
(注3)
始動方式(※2)は、4Pベース時です。
(注4)
耐熱クラス(※3)の温度上昇は、枠番112M以下:Eライズ、枠番132S〜225S:Bライズとなります。
(注5)
周囲温度(※4)は、商用運転時において枠番200L以下の機種のみ+50℃まで対応可能です。
(注6)
口出線本数(※5)は、在庫品機種です。ご注文生産品につきましては、始動方式および口出線本数をご指定ください。
(注7)
海外へ輸出(モータ単体及び機械・設備等に組込まれたモータ)される場合は、各国独自の高効率法規制が施行・実施されていますので別途お問合せください。
