高速増殖炉
臨界実験装置「FCA」
高速実験炉「常陽」
燃料取扱および貯蔵設備
燃料交換機
原子炉内の金属ナトリウム中で、炉心燃料をつかみ、外周部の燃料貯蔵ラックに移し替えるハンドリング装置です。
燃料出入機
炉内燃料貯蔵ラック内の燃料を原子炉外に吊り出し、トランスファロータに渡す密封遮蔽容器型走行台車です。
装填燃料収納管
施設に搬入されてきた新燃料を一時的に保管する蓋付き収納管から成る貯蔵設備です。
新燃料移送台車
装填燃料収納管から取り出された新燃料を受け取り、開放型収納管に入れて移送する走行台車です。
使用済燃料貯蔵設備
トランスファロータ
燃料出入機から燃料を開放型収納管で受け取り、旋回動作でキャスクカー位置まで移動させる受渡し機です。
回転移送機
洗浄後の使用済燃料を吊り上げ、旋回動作で缶詰装置まで移送する把持機能付き受渡し機です。
缶詰装置
洗浄後の燃料を収納した容器に蓋を被せ、ボルト締めで密封させる遠隔操作式の缶詰装置です。
燃料洗浄設備
洗浄槽で使用済燃料表面を水洗浄する装置で、回転移送機位置まで洗浄槽ごと旋回移動させる機能を持っています。
水中台車
缶詰された使用済燃料を開放型収納管で受け取り、燃料貯蔵ラック位置まで水中移送する走行台車です。
使用済燃料貯蔵ラック
缶詰された使用済燃料を水プール中で冷却貯蔵するための格子状構造ラックです。
キャスククレーン
使用済燃料を収納した移送キャスクを水プールから吊り上げ、トレーラーまで移動させる天井クレーンです。
共通保修設備
使用済燃料貯蔵施設（増設）
セル式貯蔵ラック
セル取扱機
燃料移送機
貯蔵ラック
新燃料貯蔵ラック
放射性廃棄物処理設備
液体廃棄物処理設備
廃液処理プロセス
-
受入タンク
-
蒸発濃縮処理装置
-
マイクロ波ガラス固化処理
-
廃液調整タンク
-
廃液調整タンク
-
濃縮液タンク
-
制御装置
放射線監視設備
プラント制御システム
電気・計測制御設備
「常陽」MkⅢ
燃料取扱設備自動化
高速原型炉「もんじゅ」
燃燃料取扱および貯蔵設備
新燃料移送機
新燃料キャスク、新燃料貯蔵ラック、地下台車間で新燃料を吊り上げて移送する天井クレーン型の移送機です。
新燃料貯蔵ラック
新燃料キャスクで搬入されてきた新燃料を一時的に保管する蓋付き収納管から成る貯蔵設備です。
燃料出入機
原子炉から燃料を吊り出し、炉外燃料貯蔵槽などの燃取設備まで移送する密封遮蔽容器型走行台車です。
炉外燃料貯蔵槽
原子炉から取り出された燃料を一時貯蔵して冷却する、金属ナトリウムを満たした大型容器です。
地下台車
新燃料を開放型収納管で受け取り、150℃まで加熱してから燃料出入機位置まで移送する走行台車です。
燃料検査設備
破損が疑われて原子炉から取り出された燃料が、破損しているか健全であるかを検査するための設備です。
燃料洗浄装置
炉外燃料貯蔵槽から取り出した使用済燃料表面の金属ナトリウムを除去するため、蒸気と水で洗浄する装置です。
水中台車
缶詰された使用済燃料を開放型収納管で受け取り、燃料貯蔵ラック位置まで水中移送する走行台車です。
キャスク装荷装置
破損燃料を搬出するための専用キャスクの設置と雰囲気遮断用ドアバルブを備えた設備です。
燃料容器取扱装置
水平状態で搬入された新燃料キャスクから新燃料を吊り出すため、90°スイングして直立させる装置です。
燃料缶詰装置
洗浄後の燃料を収納した容器に蓋を被せ、ボルト締めで密封させる遠隔操作式の缶詰装置です。

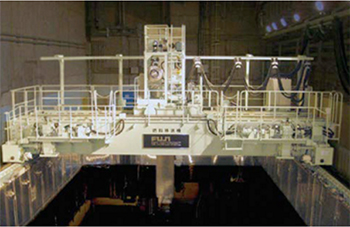

燃料移送機
缶詰された使用済燃料を水プール中の水中台車、貯蔵ラック、キャスク間で移送するクレーン型移送装置です。
貯蔵ラック
缶詰された使用済燃料を水プール中で冷却貯蔵するための格子状構造ラックです。
使用済燃料貯蔵設備
貯蔵ラック、水中台車、燃料移送機、キャスククレーンなどから構成される使用済燃料の移送、貯蔵を行う設備です。
燃料取扱設備制御システム
-
自然循環蒸発濃縮装置
-
脱塩塔
