MEDシリーズ

防災用、一般非常用としてライフラインを守るディーゼル発電装置

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • ダウンロード

特長

完全自動運転

停電検出後直ちに自動で始動し、商用電源から発電電源に切換えます。また、復電後は自動で商用給電に戻り、停止します。

自動保守運転

あらかじめ設定した時刻にテスト運転し、常に最良の状態で待機します。

幅広い出力容量

5kVAから875kVAまでを幅広くラインナップしています。

長時間バックアップに対応

別置き燃料タンクにより、長時間バックアップに対応しています。

短時間で安定した電力を供給

商用電源停止後、40秒以内に安定電力を供給します(オプションとして10秒以内に供給する方式も用意しています)。

設置場所に合わせて選べる外観形状

屋外または屋内の設置が可能です。また、キュービクルの騒音値は75dB、85dB、普通騒音の3種類を用意しています。(騒音値はいずれも装置周囲4箇所1m平均の値になります。)

定格・仕様

2極 三相 仕様要目

型名 MED2V-18 / MED2C-18 MED2V-24 / MED2C-24 MED2V-30 / MED2C-30
定格 周波数 〔Hz〕 50 60 50 60 50 60
出力 〔kVA〕 18 20 24 27 30 35
出力 〔kW〕 14.4 16 19.2 21.6 24 28
交流発電機 電圧 〔V〕 200 220 200 220 200 220
電流 〔A〕 52.0 52.5 69.3 70.9 86.7 91.9
回転速度 〔min-1 3000 3600 3000 3600 3000 3600
相数 三相3線
極数 2極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 F種(固定子)/ F種(回転子)
ディーゼル機関 出力 〔kW〕 18.1 19.4 22.9 25.7 29.1 32.1
機関形式 E-TVCS
過給形式 無過給 過給式
冷却方式 ラジエータ式
燃料油 軽油
燃料タンク 〔L〕 30
燃料消費量 〔L/h〕
(定格負荷)
5.7 6.5 7.3 8.5 9.6 11.0
始動方式 電気始動式(セルモーター)
メーカー名 クボタ
品名 D1105 V1505 V1505-T
バッテリ設備 電圧 〔V〕 DC12
容量 〔Ah〕 40(REH)

注1 110%負荷対応する装置です。(長時間形)
注2 即時形(停電より10秒送電)はオプションとなります。
注3 75dBキュービクルでは、-30℃までの寒冷地オプション対応が可能です。

2極 単相 仕様要目

型名 MED2SV-15 / MED2SC-15 MED2SV-18 / MED2SC-18 MED2SV-24 / MED2SC-24
定格 周波数 〔Hz〕 50 60 50 60 50 60
出力 〔kVA〕 15 16 18 20 24 27
出力 〔kW〕 15 16 18 20 24 27
交流発電機 電圧 〔V〕 200/100 220/110 200/100 220/110 200/100 220/110
電流 〔A〕 75 72.8 90 90.9 120 123
回転速度 〔min-1 3000 3600 3000 3600 3000 3600
相数 単相3線
極数 2極
力率 1.0
励磁方式 ブラシレス
絶縁種別 F種(固定子)/ F種(回転子)
ディーゼル機関 出力 〔kW〕 18.1 19.4 22.9 25.7 29.1 32.1
機関形式 E-TVCS
過給形式 無過給 過給式
冷却方式 ラジエータ式
燃料油 軽油
燃料タンク 〔L〕 30
燃料消費量 〔L/h〕
(定格負荷)
5.7 6.5 7.3 8.5 9.6 11.0
始動方式 電気始動式(セルモーター)
メーカー名 クボタ
品名 D1105 V1505 V1505-T
バッテリ設備 電圧 〔V〕 DC12
容量 〔Ah〕 40(REH)

注1 110%負荷対応する装置です。(長時間形)
注2 単相2線タイプの装置も対応可能です(別途仕様打合わせが必要となります)。
注3 75dBキュービクルでは-30℃までの寒冷地オプション対応が可能です。

4極 単相 仕様要目

型名 MED4SV-5N / MED4SC-5N MED4SV-7N / MED4SC-7N MED4SV-10N / MED4SC-10N MED4SV-15N / MED4SC-15N MED4SV-20N / MED4SC-20N
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 5 5 7.5 7.5 10 10 15 15 20 25
出力 〔kW〕 5 5 7.5 7.5 10 10 15 15 20 25
交流発電機 電圧 〔V〕 200/100 200/100 200/100 200/100 200/100 200/100 200/100 200/100 200/100 200/100
電流 〔A〕 25 25 37.5 37.5 50 50 75 75 100 125
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 単相3線
極数 4極
力率 1.0
励磁方式 ブラシレス
絶縁種別 H種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 13.6 16.6 13.6 16.6 13.6 16.6 28 33.5 28 33.5
機関形式 渦流室式
過給形式 無過給
冷却方式 ラジエータ式(放水式も可能)
燃料油 軽油またはA重油
燃料タンク 〔L〕 30
燃料消費量 〔L/h〕
(定格負荷)
4.3 5 5.6 7.3 8.8 10.1
始動方式 電気始動式(セルモーター)
メーカー名 三菱重工
品名 S4L2 S4S
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 24(REH)

注1 110%負荷対応する装置です(長時間形)。
注2 単相2線タイプの装置も対応可能です(別途仕様打合わせが必要となります)。

型名 MED4SV-30N / MED4SC-30N MED4SV-35N / MED4SC-35N MED4SV-45N / MED4SC-45N MED4SV-50N / MED4SC-50N MED4SV-65N / MED4SC-65N MED4SV-85N / MED4SC-85N
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 30 30 35 40 45 50 50 60 65 75 85 100
出力 〔kW〕 30 30 35 40 45 50 50 60 65 75 85 100
交流発電機 電圧 〔V〕 200/100
電流 〔A〕 150 150 175 200 225 250 250 300 325 375 425 500
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 単相3線
極数 4極
力率 1.0
励磁方式 ブラシレス
絶縁種別 H種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 41 48 53 63 67 78 67 78 107 122 107 122
機関形式 直接噴射式
過給形式 無過給 過給式 無過給 過給式
冷却方式 ラジエータ式(放水式も可能)
燃料油 軽油またはA重油
燃料タンク 〔L〕 40
燃料消費量 〔L/h〕
(定格負荷)
8.8 11.5 11.9 14.8 17.6 19.5 19.6 23.5 21.2 24.1 27.8 32.2
始動方式 電気始動式(セルモーター)
メーカー名 三菱ふそうトラック・バス
品名 4D33 4D34T 6D16 6D16T
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 40(REH)

注1 110%負荷対応する装置です(長時間形)。
注2 単相2線タイプの装置も対応可能です(別途仕様打合わせが必要となります)。

4極 三相 仕様要目

型名 MED4V-25N / MED4C-25N MED4V-28N / MED4C-28N MED4V-35N / MED4C-35N MED4V-50NM / MED4C-50NM MED4V-50NE / MED4C-50NE MED4V-75N / MED4C-75N MED4V-90N / MED4C-90N
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 25 25 28 34 35 45 50 60 50 60 75 85 90 105
出力 〔kW〕 20 20 22.4 27.2 28 36 40 48 40 48 60 68 72 84
交流発電機 電圧 〔V〕 200 220 200 220 200 220 200 220 200 220 200 220 200 220
電流 〔A〕 72.1 65.6 80.8 89.2 101 118 144 157 144 157 216 223 259 275
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 H種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 28 33.5 28 33.5 41 48 53 63 53 62.9 67 78 77.6 98.9
機関形式 渦流室式 直接噴射式
過給形式 無過給 過給式 無過給 過給式
冷却方式 ラジエータ式(放水式も可能)
燃料油 JIS 2号 軽油またはA重油(セタン価45以上)*1
燃料タンク 〔L〕 30 60 80
燃料消費量 〔L/h〕
(定格負荷)
7.2 7.3 8.3 9.9 8.8 11.5 11.9 14.8 11.6 14.2 19.6 23.5 22.1 27.8
始動方式 電気始動式(セルモーター)
メーカー名 三菱重工 三菱ふそうトラック・バス いすゞ 三菱ふそうトラック・バス いすゞ
品名 S4S 4D33 4D34T 4BG1T 6D16 6BG1T
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 24(REH) 40(REH) 24(REH) 40(REH)

注1 110%負荷対応する装置です(長時間形)。
*1 A重油使用の場合は、JIS1種1号または2号A重油でセタン価 : 45以上、流動点 : 周囲温度-6℃以下、硫黄分1%以下の性状としてください。

型名 MED4V-100N/ MED4C-100N MED4V-115NM/ MED4C-115NM MED4V-115NC/ MED4C-115NC MED4V-138N/ MED4C-138N MED4V-145N/ MED4C-145N MED4V-175N/ MED4C-175N MED4V-180NM/ MED4C-180NM
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 100 125 115 135 115 135 138 150 145 163 175 175 180 200
出力 〔kW〕 80 100 92 108 92 108 110.4 120 116 130.4 140 140 144 160
交流発電機 電圧 〔V〕 200 220 200 220 200 220 200 220 200 220 200 220 200 220
電流 〔A〕 288 328 331 354 331 354 398 393 418 427 505 459 519 524
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 H種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 107 122 107 122 106 120 133 138 130.9 147.1 168 188 168 188
機関形式 直接噴射式
過給形式 過給式
冷却方式 ラジエータ式(放水式も可能) ラジエータ式*1 ラジエータ式(放水式も可能)
燃料油 JIS 2号 軽油またはA重油(セタン価45以上)*2
燃料タンク 〔L〕 99 80 85 90 120
燃料消費量 〔L/h〕
(定格負荷)
26.3 30.9 30.3 32.2 24.6 30.1 30.2 38.7 32.1 37.7 40.5 43 41.7 49.8
始動方式 電気始動式(セルモーター)
メーカー名 三菱ふそうトラック・バス カミンズ ボルボ いすゞ 三菱ふそうトラック・バス
品名 6D16T 6BT5.9 TAD731GE 6SD1T 6D24T
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 40(REH) 100(UP-A)

注1 110%負荷対応する装置です(長時間形)。
*1 MED4V(C)-138N、180NMは、放水冷却方式の対応は不可となります。
*2 A重油使用の場合は、JIS1種1号または2号A重油でセタン価 : 45以上、流動点 : 周囲温度-6℃以下、硫黄分1%以下の性状としてください。

型名 MED4V-180NK/ MED4C-180NK MED4V-200N/ MED4C-200N MED4V-300N/ MED4C-300N MED4V-310N/ MED4C-310N MED4V-400NV/ MED4C-400NV MED4V-400NK/ MED4C-400NK MED4V-450NK/ MED4C-450NK
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 180 200 200 230 300 320 310 350 400 450 400 450 450 500
出力 〔kW〕 144 160 160 184 240 256 248 280 320 360 320 360 360 400
交流発電機 電圧 〔V〕 200 220 200 220 200 220 200 220 200 220 200 220 200 220
電流 〔A〕 519 524 577 603 866 839 894 918 1154 1181 1154 1181 1299 1312
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 H種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 161 178 181 210 259 284 354 392 354 392 346 389 383 427
機関形式 直接噴射式
過給形式 過給式
冷却方式 ラジエータ式 ラジエータ式(放水式も可能) ラジエータ式*1 ラジエータ式(放水式も可能) ラジエータ式*1
燃料油 JIS 2号 軽油またはA重油(セタン価45以上)*2
燃料タンク 〔L〕 120 150 250(A重油)*3 195
燃料消費量 〔L/h〕
(定格負荷)
36.8 43.5 43.1 50.4 63.7 69.3 63.1 74.5 77.2 93.2 81 96.6 88 120.4
始動方式 電気始動式(セルモーター)
メーカー名 コマツ 三菱ふそうトラック・バス コマツ ボルボ コマツ
品名 SAA6D107E 6D24TCE2 SA6D125 TAD1344GE SA6D140A SA6D140E
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 100(UP-A) 70(REH)

注1 110%負荷対応する装置です(長時間形)。
*1 MED4V(C)-310N、400NV、450NKは、放水冷却方式の対応は不可となります。
*2 A重油使用の場合は、JIS1種1号または2号A重油でセタン価 : 45以上、流動点 : 周囲温度-6℃以下、硫黄分1%以下の性状としてください。
*3 燃料タンク容量が200L以上の場合、燃料種別はA重油(セタン価45以上)となります。

型名 MED4V-450NV/ MED4C-450NV MED4V-500N/ MED4C-500N MED4V-600N/ MED4C-600N MED4V-750N/ MED4C-750N MED4V-1000NK/ MED4C-1000NK MED4V-1000NC/ MED4C-1000NC
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 450 500 500 570 600 625 750 875 1000 1000 1000 1000
出力 〔kW〕 360 400 400 456 480 500 600 700 800 800 800 800
交流発電機 電圧 〔V〕 200 220 200 220 200 220 400 440 400 440 400 440
電流 〔A〕 1299 1312 1443 1459 1732 1640 1082 1148 1443 1312 1443 1312
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 H種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 430 485 430 494 516 597 679 812 861 861 880 1107
機関形式 直接噴射式
過給形式 過給式
冷却方式 ラジエータ式*1 ラジエータ式(放水式も可能) ラジエータ式*1
燃料油 JIS 2号 軽油またはA重油(セタン価45以上)*2
燃料タンク 〔L〕 390(A重油)*3
燃料消費量 〔L/h〕
(定格負荷)
92.5 106.6 108.2 127 123.5 132.7 163.8 203.5 214.5 223.2 197.3 204.1
始動方式 電気始動式(セルモーター)
メーカー名 ボルボ コマツ カミンズ
品名 TAD1641GE SA6D170B SA6D170A SA12V140 SAA12V140 QST30-G4
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 200(MSE) 300(MSE)

注1 110%負荷対応する装置です(長時間形)。
*1 MED4V(C)-450NV、1000NK、1000NCは、放水冷却方式の対応は不可となります。
*2 A重油使用の場合は、JIS1種1号または2号A重油でセタン価 : 45以上、流動点 : 周囲温度-6℃以下、硫黄分1%以下の性状としてください。
*3 燃料タンク容量が200L以上の場合、燃料種別はA重油(セタン価45以上)となります。

4極 三相(極超低騒音キュービクル形 65dB) 仕様要目

型名 MED4C-80N
定格 周波数 〔Hz〕 50 60
出力 〔kVA〕 80 100
出力 〔kW〕 64 80
交流発電機 電圧 〔V〕 200
電流 〔A〕 231 289
回転速度 〔min-1 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 F種
ディーゼル機関 出力 〔kW〕 91.6 114.8
機関形式 直接噴射式
過給形式 過給器付き
冷却方式 ラジエータ式
燃料油 JIS 2号 軽油
燃料タンク 〔L〕 195
燃料消費量 〔L/h〕
(定格負荷)
18.0 22.7
始動方式 電気始動式(セルモーター)
メーカー名 いすゞ
品名 4HK1
バッテリ設備 電圧 〔V〕 DC12
容量 〔Ah〕 40(REH)

注1この製品は、一般予備電源用です。
消火栓・スプリンクラー・排煙設備などの防災設備負荷には使用できません。

4極 三相高圧 仕様要目

型名 MED4HV-300/ MED4HC-300 MED4HV-400V/ MED4HC-400V MED4HV-400K/ MED4HC-400K MED4HV-450/ MED4HC-450 MED4HV-500V/ MED4HC-500V
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 300 320 400 450 400 450 450 500 500 560
出力 〔kW〕 240 256 320 360 320 360 360 400 400 448
交流発電機 電圧 〔V〕 6600
電流 〔A〕 26.3 28.0 35.0 39.4 35.0 39.4 39.4 43.8 43.8 49.0
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 F種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 259 284 354 392 346 389 383 427 430 485
機関形式 直接噴射式
過給形式 過給器付き
冷却方式 ラジエータ式(放水式も可能) ラジエータ式*1 ラジエータ式(放水式も可能) ラジエータ式*1
燃料油 JIS 2号 軽油またはA重油(セタン価45以上)*2
燃料タンク 〔L〕 150 250(A重油)*3 195 390(A重油)*3
燃料消費量 〔L/h〕
(定格負荷)
64.0 71.9 82.0 94.0 87.2 98.2 100.4 114.9 103.0 120.0
始動方式 電気始動式(セルモーター)
メーカー名 コマツ ボルボ コマツ ボルボ
品名 SA6D125 TAD1344GE SA6D140A SA6D140E TAD1641GE
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 100(UP) 200(MSE)

*1 MED4HV(C)-400V、450、500Vは、放水冷却方式の対応は不可となります。
*2 A重油使用の場合は、JIS1種1号または2号A重油でセタン価 : 45以上、流動点 : 周囲温度-6℃以下、硫黄分1%以下の性状としてください。
*3 燃料タンク容量が200L以上の場合、燃料種別はA重油(セタン価45以上)となります。

型名 MED4HV-500K / MED4HC-500K MED4HV-600 / MED4HC-600 MED4HV-750 / MED4HC-750 MED4HV-1000K / MED4HC-1000K MED4HV-1000C / MED4HC-1000C
定格 周波数 〔Hz〕 50 60 50 60 50 60 50 60 50 60
出力 〔kVA〕 500 570 600 625 750 875 1000 1000 1000 1000
出力 〔kW〕 400 456 480 500 600 700 800 800 800 800
交流発電機 電圧 〔V〕 6600
電流 〔A〕 43.8 49.9 52.5 54.7 65.6 76.6 87.5 87.5 87.5 87.5
回転速度 〔min-1 1500 1800 1500 1800 1500 1800 1500 1800 1500 1800
相数 三相3線
極数 4極
力率 0.8(遅れ)
励磁方式 ブラシレス
絶縁種別 F種(固定子)/ H種(回転子)
ディーゼル機関 出力 〔kW〕 430 494 516 597 679 812 861 861 880 1007
機関形式 直接噴射式
過給形式 過給器付き
冷却方式 ラジエータ式(放水式も可能) ラジエータ式*1
燃料油 JIS 2号 軽油またはA重油(セタン価45以上)*2
燃料タンク 〔L〕 390(A重油)*3
燃料消費量 〔L/h〕
(定格負荷)
110.3 131.0 124.0 133.0 162.0 190.0 214.7 224.4 198.4 200.0
始動方式 電気始動式(セルモーター)
メーカー名 コマツ カミンズ
品名 SA6D170B SA6D170A SA12V140 SAA12V140 QST30-G4
バッテリ設備 電圧 〔V〕 DC24
容量 〔Ah〕 300(MSE)

*1 MED4HV(C)-1000K、1000Cは、放水冷却方式の対応は不可となります。
*2 A重油使用の場合は、JIS1種1号または2号A重油でセタン価 : 45以上、流動点 : 周囲温度-6℃以下、硫黄分1%以下の性状としてください。
*3 燃料タンク容量が200L以上の場合、燃料種別はA重油(セタン価45以上)となります。

システム構成

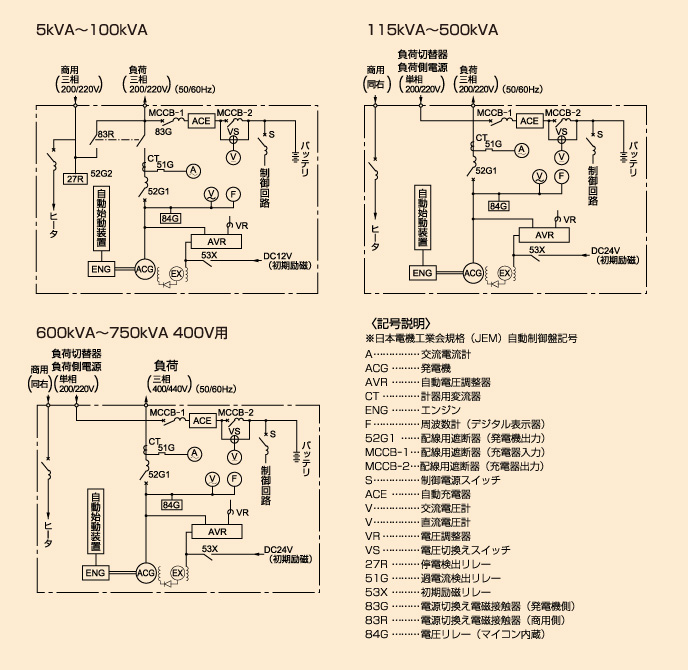

主回路接続図

外形・設置

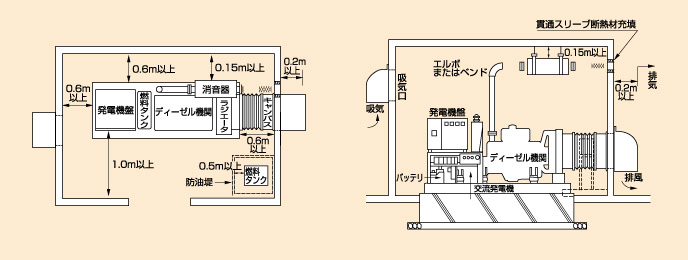

発電機室の配置図

発電機室は日常の保守・点検・定期整備の際に作業のできる広さが必要です。
消防法では、エンジン発電機の周囲は0.6m以上、発電機盤の前面は1.0mの空間が必要になります。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26C2-J-0006b 富士非常用発電装置[PDF] PDF(2,220KB)
