PSシリーズ(3~5kVA)

350ms バックアップ、単相3~5kVA

生産終了

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • ダウンロード

特長

メンテナンスフリー

バッテリーレス、ファンレスを実現

低ランニングコスト

高効率を実現、電力ロスを大幅に低減

幅広いアプリケーションに対応

システムの分散化への対応可能なラインアップ
3kVA~5kVAまでをラインアップ

定格・仕様

型名 PS-1103 PS-1105 PS-1203 PS-1205
定格容量 3kVA 5kVA 3kVA 5kVA
入力 入力電圧(*1) 単相、AC100V±8%、50/60Hz±1Hz 単相、AC200V±8%、50/60Hz±1Hz
入力電流 30A 52A 16A 26A
通常出力運転(商用入力運転) 出力電圧 単相、AC[入力電圧]-2V、50/60Hz
出力電流 28A 50A 15A 25A
瞬時過負荷耐量(*2) 定格出力電流の5倍以下(1サイクル)
過電流保護 110%(typ.)負荷状態時2分以下で出力遮断
瞬低出力運転(インバータ出力運転) 出力電圧 単相(正弦波)、AC100V±3%、50/60Hz±0.1Hz 単相(正弦波)、AC200V±3%、50/60Hz±0.1Hz
出力電流 28A 50A 15A 25A
負荷力率 0.8~1.0遅れ
波形ひずみ 5%以下
最大ピーク電流 定格出力電流の2倍
切換方式 入力電圧(供給電圧)が定格の-9%(typ.)以下の場合、半導体スイッチにてインバータ出力に切り換える
出力切換時間 1/2サイクル以下
出力電圧保護時間 全負荷時において0.35秒以上
繰り返し動作電圧保護 15秒間隔で0.35秒の瞬時電圧低下・瞬時停電を10回連続保護
保護機能 温度異常保護 装置内部が異常発熱した時、出力遮断
過電流保護 出力電流105~110%で2分以上後遮断、110~200%で2分~0.2秒後遮断
アラーム インバータ異常、サイリスタスイッチ異常、コンデンサ電圧不足・異常、出力電圧異常、本体内部温度異常、過電流で警報ブザー/接点信号出力(1C接点、DC24V、0.5Amax)/赤色LED 点灯
動作環境 動作周囲温度 +10~40℃
動作周囲湿度 30~90%(結露なし)
冷却方法 自然空冷
耐電圧 入力・出力̶筐体間 : 2kVAC1分間
サイズ(*3) W×H×D〔mm〕 430×349×400 430×499×400 430×349×400 430×499×400
質量 38kg 54kg 38kg 54kg
入出端子ねじサイズ M5 M6 M5 M6
制御端子ねじサイズ M4 - - -

*1 通常時の入力電圧は、規定値内でご使用ください。保護機能の動作、故障の原因となります。 本仕様以外の入力電圧については、お問い合わせください。
*2 接続する装置(特にトランスなど)の突入電流がこの値を上回らないようご注意ください。
*3 サイズは、取手・キャスタ・組立ねじ頭の寸法は含まれていません。外形図をご参照ください。

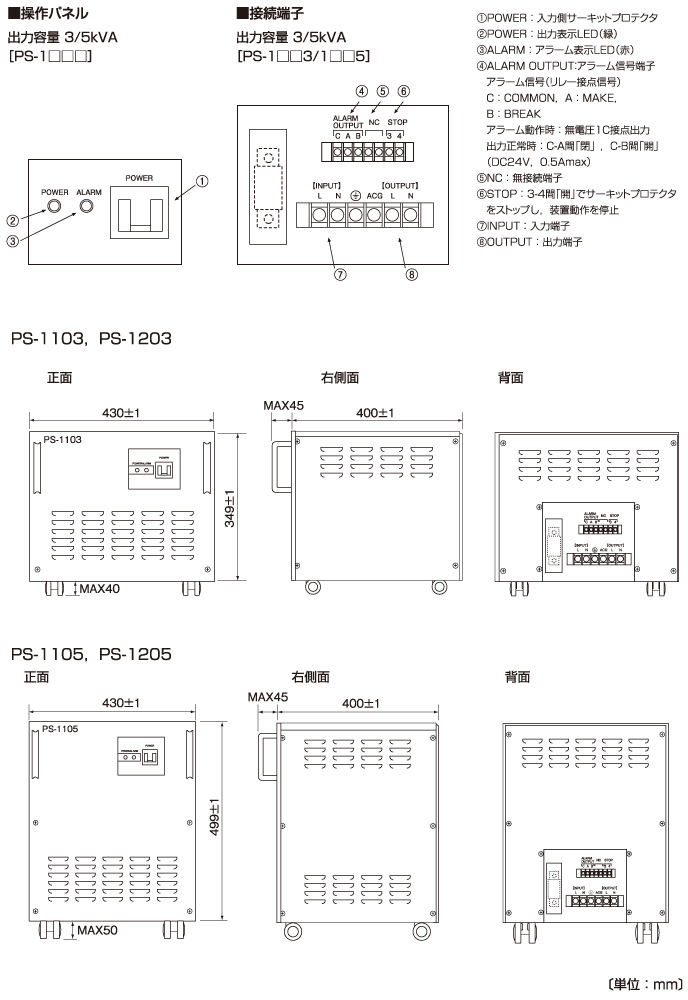

各部名称

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
RC155b 富士瞬時電圧低下保護装置 GT/PSシリーズ(1~5kVA)[PDF] PDF(4,680KB)
