PSWシリーズ(単相3~10kVA・三相5~50kVA)

SEMI F47 対策に! 瞬時電圧低下保護装置 700msバックアップタイプ

生産終了

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称

特長

メンテナンスフリー

バッテリーレス、ファンレスを実現

低ランニングコスト

高効率を実現、電力ロスを大幅に低減

幅広いアプリケーションに対応

システムの分散化への対応可能なラインアップ
3kVA~50kVAまでをラインアップ

定格・仕様

単相入力タイプ

型名 PSW-1103 PSW-1105 PSW-1110 PSW-1203 PSW-1205 PSW-1210
入力 入力電圧(*1) 単相AC100V±8%、50/60Hz±1Hz 単相AC200V±8%、50/60Hz±1Hz
入力電流 30A 50A 102A 16A 26A 51A
通常出力運転(商用入力運転) 出力電圧 単相[入力電圧]-2VAC、50/60Hz
出力電流 28A 48A 100A 15A 25A 50A
瞬時過負荷耐量(*2) 定格出力電流の5倍以下(1サイクル)
過電流保護 入力ヒューズによる遮断、マイコン制御によるサイリスタゲート遮断
瞬低出力運転(インバータ出力運転) 出力電圧 単相(正弦波)AC100V±5%、50/60Hz±0.1Hz 単相(正弦波)AC200V±5%、50/60Hz±0.1Hz
出力電流 28A 48A 100A 15A 25A 50A
負荷力率 0.8~1.0遅れ
波形歪 5%(標準値)
最大ピーク電流 定格出力電流の2倍
切換方式 入力電圧(供給電圧)が定格の-9%(typ.)以下の場合、半導体スイッチにてインバータ出力に切り換える
出力切替時間 1/2サイクル以下
出力電圧保護時間 全負荷時において0.7秒以上
繰り返し動作電圧保護 15秒間隔で0.7秒の瞬時電圧低下・瞬時停電を10回連続保護
保護機能 温度異常保護 装置内部が異常発熱した時、出力遮断
過電流保護 出力電流105%~110%で2分以上後遮断、110%~200%で2分~0.2秒後遮断
アラーム インバータ異常、サイリスタスイッチ異常、コンデンサ電圧不足・異常、出力電圧異常、本体内部温度異常、過電流で警報ブザー/接点信号出力(1C接点、DC24V0.5Amax)/赤色LED点灯
ACフェイル オープンコレクタ、通常時 : L(10mAmax)
動作環境 動作周囲温度 +10℃~+40℃
動作周囲湿度 30%~90% 結露なし
冷却方法 自然空冷
耐電圧 入力・出力 筐体間 : 2kVAC1分間
サイズ(*3)W×H×D 〔mm〕 430×299×570 430×399×570 430×1149×585 430×299×570 430×399×570 430×1149×580
質量 〔kg〕 40 60 150 40 56 140
入出端子ねじサイズ M5 M8 M5 M5
制御端子ねじサイズ M4

*1 通常時の入力電圧は、規定値内でご使用ください。保護機能の動作、故障の原因となります。
*2 接続する装置(特にトランス等)の突入電流がこの値を上回らないようご注意ください。
*3 サイズは、取手・キャスタ・組み立てねじ頭の寸法は含まれていません。外形図をご参照ください。

三相入力タイプ

型名 PSW-1103 PSW-1105 PSW-1110 PSW-1203 PSW-1205 PSW-1210
入力 入力電圧(*1) 単相AC100V±8%、50/60Hz±1Hz 単相AC200V±8%、50/60Hz±1Hz
入力電流 30A 50A 102A 16A 26A 51A
通常出力運転(商用入力運転) 出力電圧 単相[入力電圧]-2VAC、50/60Hz
出力電流 28A 48A 100A 15A 25A 50A
瞬時過負荷耐量(*2) 定格出力電流の5倍以下(1サイクル)
過電流保護 入力ヒューズによる遮断、マイコン制御によるサイリスタゲート遮断
瞬低出力運転(インバータ出力運転) 出力電圧 単相(正弦波)AC100V±5%、50/60Hz±0.1Hz 単相(正弦波)AC200V±5%、50/60Hz±0.1Hz
出力電流 28A 48A 100A 15A 25A 50A
負荷力率 0.8~1.0遅れ
波形歪 5%(標準値)
最大ピーク電流 定格出力電流の2倍
切換方式 入力電圧(供給電圧)が定格の-9%(typ.)以下の場合、半導体スイッチにてインバータ出力に切り換える
出力切替時間 1/2サイクル以下
出力電圧保護時間 全負荷時において0.7秒以上
繰り返し動作電圧保護 15秒間隔で0.7秒の瞬時電圧低下・瞬時停電を10回連続保護
保護機能 温度異常保護 装置内部が異常発熱した時、出力遮断
過電流保護 出力電流105%~110%で2分以上後遮断、110%~200%で2分~0.2秒後遮断
アラーム インバータ異常、サイリスタスイッチ異常、コンデンサ電圧不足・異常、出力電圧異常、本体内部温度異常、過電流で警報ブザー/接点信号出力(1C接点、DC24V0.5Amax)/赤色LED点灯
ACフェイル オープンコレクタ、通常時 : L(10mAmax)
動作環境 動作周囲温度 +10℃~+40℃
動作周囲湿度 30%~90% 結露なし
冷却方法 自然空冷
耐電圧 入力・出力 筐体間 : 2kVAC1分間
サイズ(*3)W×H×D 〔mm〕 430×299×570 430×399×570 430×1149×585 430×299×570 430×399×570 430×1149×580
質量 〔kg〕 40 60 150 40 56 140
入出端子ねじサイズ M5 M8 M5 M5
制御端子ねじサイズ M4

*1 通常時の入力電圧は、規定値内でご使用ください。保護機能の動作、故障の原因となります。
*2 接続する装置(特にトランス等)の突入電流がこの値を上回らないようご注意ください。
*3 サイズは、取手・キャスタ・組み立てねじ頭の寸法は含まれていません。外形図をご参照ください。

各部名称

単相入力タイプ

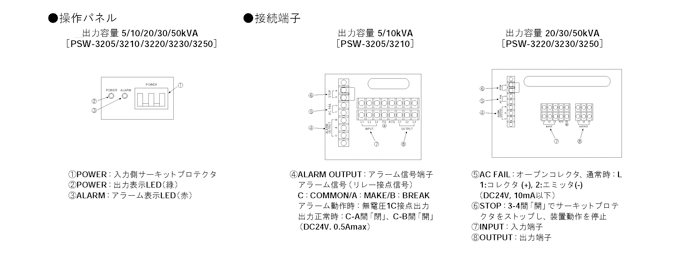

操作パネル部/接続端子部

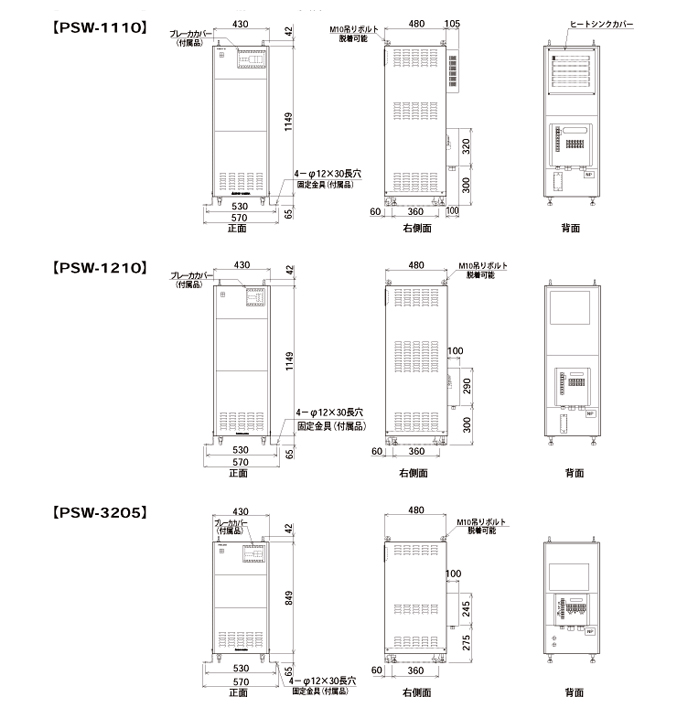

外観図

三相入力タイプ

操作パネル部/接続端子部

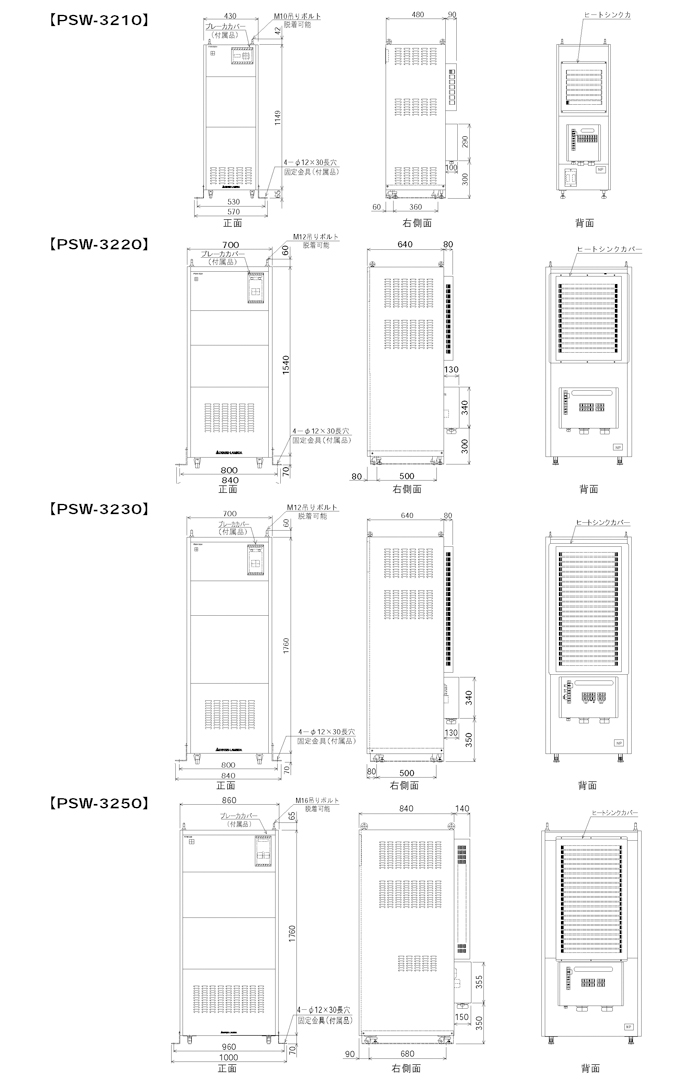

外観図
