UPS8000H-3シリーズ(2,000~12,000kVA)

世界初!リチウムイオンキャパシタ適用
効率・切換時間に応じ2タイプを用意した、高効率・高性能なシリーズ

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • ダウンロード

特長

小型化

世界で初めて、リチウムイオンキャパシタをエネルギー蓄電装置に適用し、当社従来比60%の小型化を実現しました。

キャパシタでの長時間補償

リチウムイオンキャパシタと鉛蓄電池のラインナップにより、瞬低から回線切換まで電力品質を維持することができます。

メンテナンスフリー(エネルギー蓄電装置)

長寿命のリチウムイオンキャパシタの適用により、エネルギー蓄電装置は、15年程度まで交換不要となりました。

高効率・高性能

当社独自の充電方式(特許出願中)の適用により、商用給電時の装置効率として99.6%(半導体式スイッチ99.3%)を実現しました。

環境負荷低減

本装置の採用により、装置消費電力低減となります。また、リチウムイオンキャパシタには重金属は含まれておりませんので地球環境にやさしい製品です。

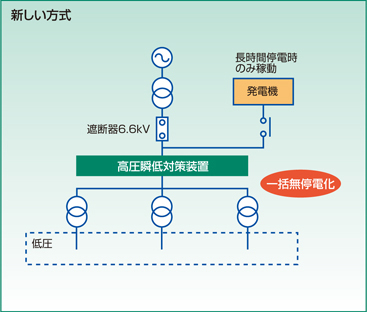

設備全体を瞬低から保護

工場・ビル設備を一括して電源バックアップを実現します。

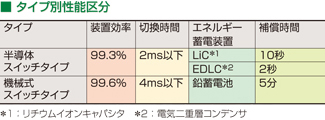

効率・切換時間に応じ2タイプを用意

半導体スイッチタイプ

高速切換
  • 最先端の高速半導体スイッチの採用により、切換時間2ms以下を実現しました。
高効率
  • 充電方式の改良により99.3%以上の高効率を実現しました。
リチウムイオンキャパシタによる小型化・長時間バックアップを実現
  • エネルギー蓄電装置は、リチウムイオンキャパシタ・電気二重層コンデンサのいずれかを選択できます。

機械体スイッチタイプ

超高効率
  • 最先端の高速解列メカニカルスイッチの採用により99.6%クラスの高効率を実現しました。
  • エネルギー蓄電装置には、鉛蓄電池を適用します。
  • バックアップ時間が長い用途に適しています。

定格・仕様

半導体スイッチタイプ

定格・仕様

形式 UPS8000H/2000
定格容量 2000kVA/1600kW(並列対応可)
運転方式 常時商用給電
冷却方式 強制空冷
停電切換時間 2ms以下(JEC-2433クラス2)
通常運転 入力定格電圧 3300/6600V
入力電圧変動範囲 ±10%以内
入力周波数 50/60Hz
入力周波数範囲 ±5%以内
入力相数 三相3線
効率 99.3%以上(定格満充電時)
出力電圧 入力電圧と同等
停電運転 出力定格電圧 3300/6600V
出力電圧精度 ±3%以内(定格負荷時)
出力周波数 50/60Hz
出力周波数精度 ±0.1%
定格負荷力率*1 0.8(遅れ)
停電補償時間*2 1分
環境 電圧波形ひずみ率 線形負荷 : 3%以下
周囲温度 0~+40℃(運転時)、推奨温度 : +25℃±3℃
相対湿度 30~90%(結露なきこと)

*1 負荷力率1.0への対応はお問い合わせください。
*2 搭載するエネルギー蓄電装置の種類によります。

定格容量

タイプ 定格電圧〔V〕 定格容量〔kVA〕
2000 4000 6000 8000 10000 12000
半導体スイッチタイプ 6600
3300

※ お問い合わせください。

機械式スイッチタイプ

定格・仕様

形式 UPS8000H/2000
定格容量 2000kVA/1600kW(並列対応可)
運転方式 常時商用給電
冷却方式 強制空冷
停電切換時間 4ms以下
通常運転 入力定格電圧 3300/6600V
入力電圧変動範囲 ±10%以内
入力周波数 50/60Hz
入力周波数範囲 ±5%以内
入力相数 三相3線
効率 99.6%以上(定格満充電時)
出力電圧 入力電圧と同等
停電運転 出力定格電圧 3300/6600V
出力電圧精度 ±3%以内(定格負荷時)
出力周波数 50/60Hz
出力周波数精度 ±0.1%
定格負荷力率*1 0.8(遅れ)
停電補償時間 5分
環境 電圧波形ひずみ率 線形負荷 : 3%以下
周囲温度 0~+40℃(運転時)、推奨温度 : +25℃±3℃
相対湿度 30~90%(結露なきこと)

*1 負荷力率1.0への対応はお問い合わせください。

定格容量

タイプ 定格電圧〔V〕 定格容量〔kVA〕
2000 4000 6000 8000 10000 12000
機械式スイッチタイプ 6600
3300

システム構成

半導体式高速スイッチ回路構成

  • 商用系統との切り離しには、半導体式高速スイッチを使用し、2ms以内での切換えを実現しています。
  • 停電補償時間は電圧低下レベルに依存しません。
  • 表示器として液晶表示器を使用しており、各部計測、操作ガイダンス、故障メッセージの表示ができます。
  • 電圧波形記録装置を装備し、瞬低発生前後の電圧波形記録が可能(波形解析はオプション)です。

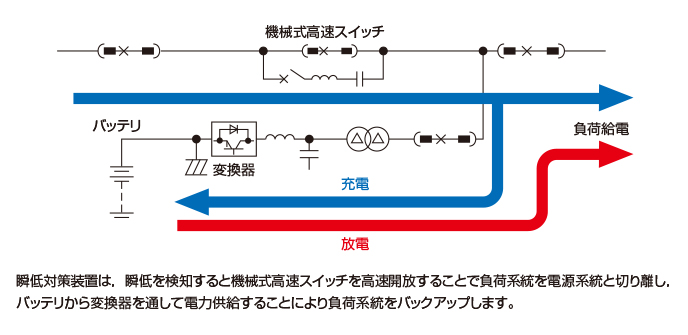

機械式高速スイッチ回路構成

  • 高速スイッチを使用し、4ms以内で商用系統との切り離しには、機械式の切換えを実現しています。
  • 停電補償時間は電圧低下レベルに依存しません。
  • 表示器として液晶表示器を使用しており、各部計測、操作ガイダンス、故障メッセージの表示ができます。
  • 電圧波形記録装置を装備し、瞬低発生前後の電圧波形記録が可能(波形解析はオプション)です。

外形・設置

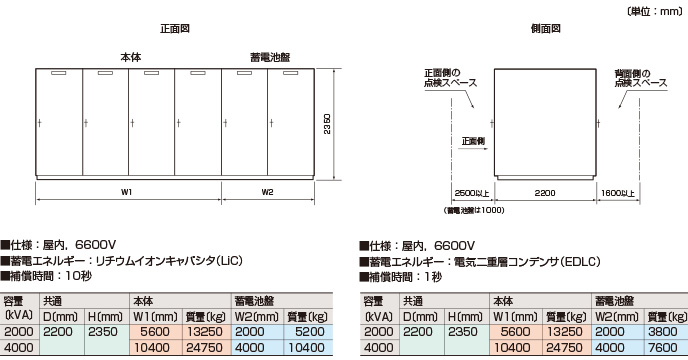

半導体スイッチタイプ

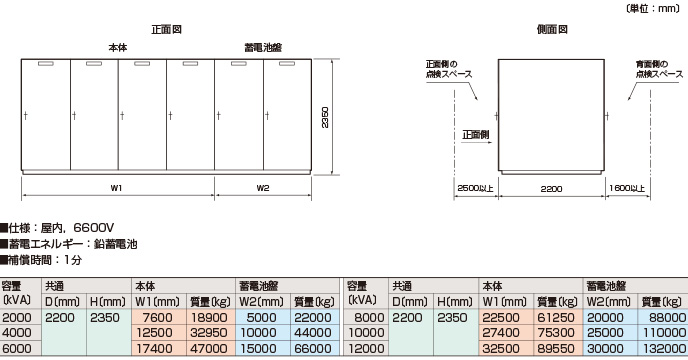

機械式スイッチタイプ

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26A2-J-0005e 富士 中・大容量UPS[別ウィンドウ] PDF(5,477KB)
