特長

新形IGBTと新回路方式の採用

新形IGBT*と従来のIGBTをワンパッケージ化した新3レベルモジュールを当社が世界で初めて実用化しました。
この新モジュールを用いて、新3レベル変換回路に適用する事で、電力ロスと部品数の大幅な削減が可能となり、装置での高効率+低ノイズを実現できます。

* : RB-IGBT: Reverse Blocking-Insulated Gate-Bipolar Transistor(逆阻止IGBT)

新形IGBTモジュール

新3レベル変換回路

損失の低減

世界最高効率98.5%(DC1,000V品)

新モジュールを新電力変換技術(新3レベル変換回路)により、IGBT素子のスイッチング損失を低減し、さらにインバータが出力するPWM波形に含まれる高調波成分を従来品より半減させた事によってフィルタ損失が低減し、世界最高効率の98.5%(DC1,000V品)を達成しました。 EURO効率においても98.2%(DC1,000V品)を達成しました。

FRT機能を標準搭載

大規模太陽光発電向けPCSには必須の機能となりつつあるFRT(Fault Ride Through)機能を標準搭載しました。 系統での三相短絡や二相短絡事故時においてもインバータは規定範囲内で三相電流を出力させ、系統の電源変動を抑制させるように動作します。

定格・仕様

PCS(DC750V)仕様(屋内自立型)

項目 シリーズ名 PVI750-3/500 備考
定格出力 500kVA
絶縁方式 トランスレス方式
電気仕様(DC入力) 直流入力電圧範囲 750V
直流入力電圧(MPPT範囲) 320V~700V
直流入力分岐数 5 標準でブレーカ分岐設置
電気仕様(AC出力) 定格出力容量 500kVA 力率1.0で500kW
力率0.8で400kW(進相運転時)
定格出力電圧 200V -12%~+10%
定格周波数 50/60Hz±5%
出力相数 三相3線 非接地系対応
定格出力電流 1444A
出力力率 >0.99(定格出力時) 単独運転Q出力を除く(出力1/8 ~定格時)
出力電流歪率(総合) <5% (定格出力時)
出力電流歪率(各次) <3% (定格出力時)
装置最高効率 98.1% 内部電源含まず、IEC61638裕度表示
装置効率(EURO効率) 97.8%
過負荷耐量 100%連続
騒音 75dB以下(A特性)
系統連系 系統保護 OV, UV, OF, UF
単独運転検出方式(受動) 電圧位相跳躍検出
単独運転検出方式(能動) 無効電力変動方式
電圧上昇・抑制機能 無効電流補償・有効電流出力抑制 進相運転(遅れ0.8 ~進み0.8)可能
FRT JEAC9701-2012に対応
盤構造 設置方式 屋外自立形
適合IP -
システム方式 -
ケーブル引き込み 下部
冷却方式 強制空冷
寸法 PCS単体(W×D×H) 2400×900×1950mm
サブステーション(W×D×H) -
質量 PCS単体 約2000kg
サブステーション -
環境条件 保存温度 -20℃~+50℃
動作温度 -5℃~+40℃
相対湿度 10~90% 結露なきこと
標高 1000m以下
準拠規格 JIS, JEM, JEC
通信方式 RS-485

スイッチギヤ・昇圧変圧器(500kVA)仕様

項目 定格出力 500kVA 備考
スイッチギヤ
電気仕様
電源電圧 6.6kV
電源周波数 50/60Hz
電源相数 三相3線
定格電流 200A
遮断容量 12.5kA 左記以外はオプション
昇圧変圧器
電気仕様
容量 500kVA
相数 三相
周波数 50/60Hz
冷却方式 油入自冷
結線方式 スター・デルタ方式
その他 混触防止板付き

PCS(DC1,000V)仕様(屋内自立型)

項目 シリーズ名 PVI1000-3/660 備考
定格出力 660kVA
絶縁方式 トランスレス方式
電気仕様(DC入力) 直流入力電圧範囲 1000V
直流入力電圧(MPPT範囲) 460V~850V
直流入力分岐数 2
電気仕様(AC出力) 定格出力容量 660kVA 力率1.0で660kW
力率0.8で528kW(進相運転時)
定格出力電圧 270V -10%~+10%
定格周波数 50/60Hz
出力相数 三相3線 非接地系対応
定格出力電流 1411A
出力力率 >0.99(定格出力時) 単独運転Q出力を除く(出力1/8 ~定格時)
出力電流歪率(総合) <5% (定格出力時)
出力電流歪率(各次) <3% (定格出力時)
装置最高効率 98.4% 内部電源含まず、IEC61638裕度表示
装置効率(EURO効率) 97.8%
過負荷耐量 100%連続
騒音 75dB以下(A特性)
系統連系 系統保護 OV, UV, OF, UF
単独運転検出方式(受動) 電圧位相跳躍検出
単独運転検出方式(能動) 無効電力変動方式
電圧上昇・抑制機能 無効電流補償・有効電流出力抑制 進相運転(遅れ0.8 ~進み0.8)可能
FRT JEAC9701-2012に対応
盤構造 設置方式 屋内自立形
適合IP -
システム方式 -
ケーブル引き込み 下部
冷却方式 強制空冷
寸法 PCS単体(W×D×H) 2400×900×1950mm
サブステーション(W×D×H) -
質量 PCS単体 2000kg
サブステーション -
環境条件 保存温度 -20℃~+50℃
動作温度 -10℃~+40℃
相対湿度 10~90% 結露なきこと
標高 1000m以下
準拠規格 JIS, JEM, JEC
通信方式 RS-485

スイッチギヤ・昇圧変圧器(660kVA)仕様

項目 定格出力 660kVA 備考
スイッチギヤ
電気仕様
電源電圧 6.6kV
電源周波数 50/60Hz
電源相数 三相3線
定格電流 200A
遮断容量 12.5kA 左記以外はオプション
昇圧変圧器
電気仕様
容量 660kVA
相数 三相
周波数 50/60Hz
冷却方式 油入自冷
結線方式 スター・デルタ方式
その他 混触防止板付き

システム構成

システム構成例

単線結線図(2MW、屋内自立型 500kVAのPCSを適用した例)

単線結線図(2MW、屋内自立型 660kVAのPCSを適用した例)

外形寸法

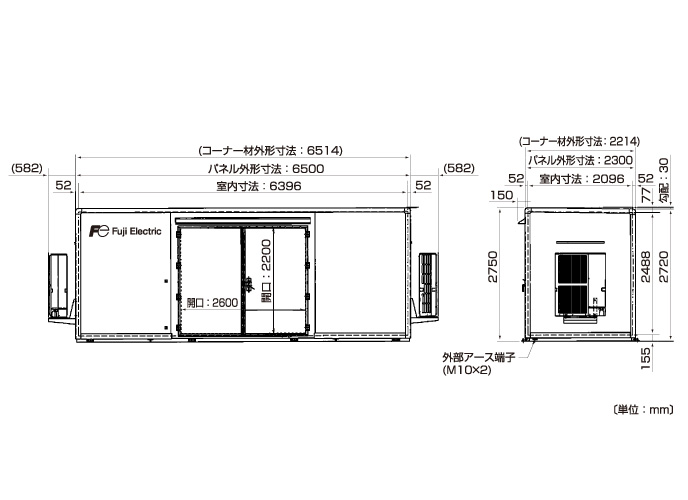

外形寸法例(PCSを収納する外形図(1,000kVA品)

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
01D1-J-0001d 大規模太陽光発電システム(太陽光発電用パワーコンディショナ)[別ウィンドウ] PDF(3,282KB)
