UPS6000DX-T3シリーズ

情報通信(ICT)機器の高い要求に対応
常時インバータ給電方式
三相3線 100~300kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • オプション
  • ダウンロード

特長

高力率負荷対応(kVA=kW)

力率改善(PFC)回路の普及により、高力率(1.0)化した負荷機器に対して、有効に電力を供給できます。

項目 DXシリーズ* 当社従来UPS*
定格負荷 1.0 0.9(遅れ)
出力容量 〔kVA〕 100 100
〔kW〕 100 90
5kWサーバ供給台数(例) 20台 18台

* 100kVA機同士の比較です。

高出力電力密度(kW/m2)

従来機と同一設置スペースにて、出力電力[kW]が増した事により、設置面積当たりの出力電力[kW]で、業界最高を実現しました。(300kVA機)

冷却ファンの冗長化

複数台の小型冷却ファンを効率的に配置する事により、冷却ファン1台が停止した場合においてもUPS給電を継続できます。この機能により、システムの可用性を向上させています。(推奨運転環境にて運用している場合)

多様なシステム対応

高信頼性システム(並列冗長運転、共通予備運転など)の構築に対応し、並列冗長運転システムを構築には共通制御部がない当社独自の完全独立並列冗長方式の適用が可能です。最大8台並列運転まで可能とし、大規模システムにも対応できます。そのほかにも一括母線式・マルチ母線式・バッテリ共通式などさまざまなシステムに適用可能です。

系統にやさしい負荷移行機能

保守点検などにより、インバータ給電から直送(バイパス)給電へ手動切替する際に、インバータ出力電流を制御して直送(バイパス)回路へ緩やかに負荷を移行する機能を持っています。この機能により電源系統側への急激な負荷変化を抑制し、電圧変動を低減できます。

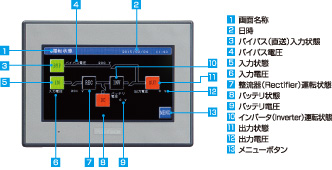

大型タッチパネルの採用

操作・表示画面に7インチ(ワイド)の大型タッチパネルを採用しました。操作ガイダンス・運転状態・各部計測がより見易く確認できるようになりました。

長寿命ファン適用可能(期待寿命15年*)(オプション)

標準ファン(期待寿命5年*)に対し、期待寿命を大幅に延伸した長寿命ファンをオプションにて準備しました。このファンの採用により、部品交換費用の削減に効果的です。

* 周囲温度25℃、負荷率80%の場合

ネットワークシステムの充実(オプション)

オプションのWeb/SNMPカードを搭載することによりWebブラウザによる状態監視、Eメールによるイベント通知、リモートメンテナンス、マルチサーバシャットダウン、SNMPマネージャソフトによる状態監視(JEMA-MIB対応)を可能としました。

定格・仕様

定格・仕様

型式 UPS6000DX
モデル T3/100 T3/200 T3/300
給電方式 常時インバータ給電方式
容量 100kVA/100kW 200kVA/200kW 300kVA/300kW
交流入力 相数 三相3線
電圧〔V〕 200/210
電圧範囲 起動:定格±10%
運転:定格±15%
周波数〔Hz〕 50/60
周波数変動率 ±5%
力率(定格負荷時) 0.99以上
電流歪率(THD)(定格線形負荷時) 3%以下
最大入力電流 385A 770A 1154A
バイパス入力 相数 三相3線
定格電圧〔V〕 200、208、210(220、230、380、400、415、420、440)
電圧範囲 定格±10%
定格周波数 50/60Hz
周波数変動率 ±5%
バイパス過負荷耐量 1000%1サイクル(ACSW短時間)
直流入力 定格電圧〔V〕/セル数 360V/180セル
電圧範囲〔V〕 288~401.4
交流出力 相数 三相3線
定格電圧〔V〕 200、208、210(220、230、380、400、415、420、440)
電圧精度 ±1%以内
±2%以内(不平衡負荷時)
定格周波数〔Hz〕 50/60
周波数精度(内部発振時) ±0.01%
周波数直送同期範囲 ±1%(±1〜5%設定可)
定格負荷力率 1.0
負荷力率変動範囲 0.7(遅れ)~1.0
電圧波形歪率 100%線形負荷 2%以下
100%整流負荷 5%以下
過渡電圧変動 負荷急変0⇔100% ±3%以下
入力電圧急変±10% ±2%以下
停電、復電 ±1%以下
出力BYP→INV切換時 ±5%以下
1台選択遮断時 ±5%以下
過渡変動整定時間 50ms
電圧不平衡比(100%不平衡負荷時) ±1.0%以内
クレストファクタ 2.3
インバータ過負荷耐量 125%10分、150%1分
絶縁耐圧、絶縁抵抗 AC2000V 1分間/3MΩ以上
動作温度 0~40℃
相対湿度 15~90%
標高 1000m以下
標準塗装色 マンセル5Y7/1半つや

蓄電池仕様(寿命・バックアップ時間)

蓄電池の種類と概要

UPSは商用電源が停電すると、蓄電池電源を使用します。しかし、蓄電池で長時間の停電をカバーするのは経済的ではありません。通常は短時間をカバーする容量としており、30分を超える長時間の停電をカバーする場合は、非常用自家発電設備を設けた方が経済的です。

蓄電池にはいろいろ種類がありますが、UPSには主として経済的理由から、高率放電用鉛蓄電池を用いることが一般的です。参考までに代表的な蓄電池の概略比較を紹介します。

  制御弁式鉛蓄電池
MSE型 UPS専用型
形式 MSE 長寿命MSE(FVL) 高率放電用(FVH)
容量〔Ah〕 50~3,000 50~3,000 50、100、150:(モノブロックタイプ:mFVH)
200、300:(セルタイプ:FVH)
期待寿命* 5〜7年 9〜12年 7~9年
日常保守 電圧のみ 電圧のみ 電圧のみ
備考 従来は大容量UPSに適用 ライフサイクルコストで有利 MSEに比べ寸法・価格で有利(省スペース化を実現)

* 周囲温度25℃、放電回数は数回、2.0C10A放電時の期待寿命です。(電池工業会 SBAG0304)

蓄電池容量(標準値)一覧(L=蓄電池の保守率)

FVH蓄電池[L=0.95(初期特性)]
UPS装置 容量 負荷力率 停電補償時間[+25℃、F.V*=1.6V/cell]
5分 10分 15分 30分
100kVA 0.8 100AH 100AH 150AH 200AH
0.9 100AH 100AH 150AH 200AH
1.0 100AH 150AH 150AH 250AH
200kVA 0.8 150AH 200AH 250AH 350AH
0.9 200AH 200AH 250AH 400AH
1.0 200AH 250AH 300AH 450AH
300kVA 0.8 250AH 300AH 350AH 500AH
0.9 250AH 300AH 400AH 600AH
1.0 300AH 350AH 450AH 700AH
FVH蓄電池[L=0.8]
UPS装置 容量 負荷力率 停電補償時間[+25℃、F.V*=1.6V/cell]
5分 10分 15分 30分
100kVA 0.8 100AH 150AH 150AH 200AH
0.9 100AH 150AH 150AH 250AH
1.0 150AH 150AH 200AH 250AH
200kVA 0.8 200AH 250AH 300AH 400AH
0.9 200AH 250AH 300AH 450AH
1.0 250AH 300AH 350AH 500AH
300kVA 0.8 300AH 350AH 400AH 600AH
0.9 300AH 350AH 450AH 700AH
1.0 400AH 400AH 500AH 800AH
MSE/長寿命MSE蓄電池[L=0.8]
UPS装置 容量 負荷力率 停電補償時間[+25℃、F.V*=1.6V/cell]
5分 10分 15分 30分
100kVA 0.8 150AH 200AH 300AH 400AH
0.9 200AH 200AH 300AH 400AH
1.0 200AH 300AH 300AH 400AH
200kVA 0.8 300AH 400AH 500AH 700AH
0.9 400AH 400AH 500AH 700AH
1.0 400AH 500AH 600AH 800AH
300kVA 0.8 500AH 600AH 700AH 1000AH
0.9 600AH 600AH 800AH 1200AH
1.0 600AH 700AH 800AH 1200AH

* F.V:放電終止電圧
注 蓄電池容量につきましては、御見積時にもう一度ご確認ください。
上記蓄電池以外のカスタマイズも可能です。詳しくは弊社営業までお問い合わせください。

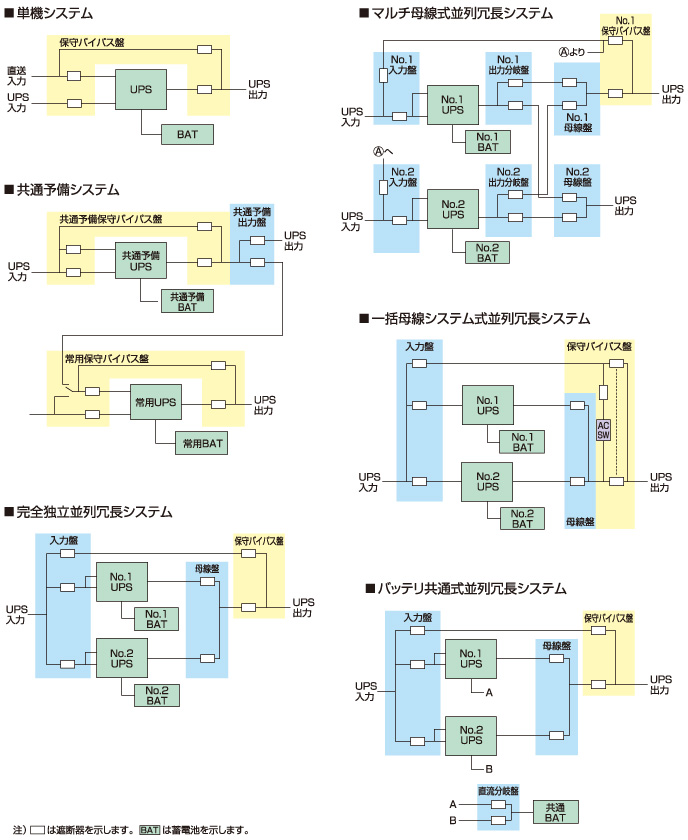

システム構成

外形・設置

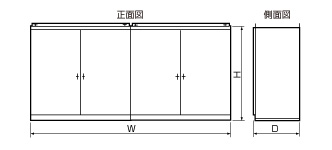

外形寸法・質量

UPS本体外形寸法・質量

容量〔kVA〕 寸法〔mm〕 質量〔kg〕
W D H
100 800 1000 1900+50 1100 A
200 1200 1000 1900+50 1650 B
300 1400 1000 1900+50 2350 B

注 入出力共200Vの場合を示します。

蓄電池盤寸法・質量(参考)

mFVH/FVH蓄電池
蓄電池容量 組み合わせ 概略寸法〔mm〕 質量〔kg〕
W D H(本体+ベース)
100AH 100AH 800 1000 1950 1880
150AH 150AH 1280 1000 1950 2900
200AH 100AH×2p 1600 1000 1950 3760
250AH 100AH+150AH 2080 1000 1950 4780
300AH 150AH×2p 2400 1000 1950 5550
350AH 100AH×2p+150AH 2880 1000 1950 6660
400AH 100AH+150AH×2p 3680 1000 1950 7710
450AH 150AH×3p 4160 1000 1950 8730
500AH 100AH×2p+150AH×2p 4480 1000 1950 9590
550AH 100AH+150AH×3p 4960 1000 1950 10610
600AH 150AH×4p 5280 1000 1950 11380
700AH 200AH×2p+300AH 6200 1000 1950 14030
800AH 200AH+300AH×2p 6900 1000 1950 15580
MSE/長寿命MSE蓄電池
蓄電池容量 組み合わせ 概略寸法〔mm〕 質量〔kg〕
W D H(本体+ベース)
150AH 150AH 2000 1000 1950 3140
200AH 200AH 2000 1000 1950 3500
300AH 300AH 2800 1000 1950 4960
400AH 200AH×2p 3800 1000 1950 6860
500AH 500AH 4000 1000 1950 8080
600AH 300AH×2p 5100 1000 1950 9920
700AH 200AH+500AH 5800 1000 1950 11180
800AH 300AH+500AH 6500 1000 1950 12640
1000AH 1000AH 11200 1000 1950 16810
1200AH 200AH+500AH×2p 10500 1000 1950 19510

設置計画

設置場所・保守スペース

  • 設置場所は屋内とし、不燃構造の部屋に設置してください。
  • UPSは前面保守スペースが必要です。
  • UPSはファンによる強制冷却をしており、じんあいを嫌います。設置場所の床は、Pタイルや防じん塗装をおすすめします。
  • その他、カタログ 6ページの「無停電電源装置(UPS)をお使いになるお客様へ」をよくお読みいただき適切な環境でお使いください。

オプション

ネットワーク対応製品

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
MultiPowerView MultiPowerView(マルチパワービュー)は、複数のUPSをまとめて監視するプログラムです。
