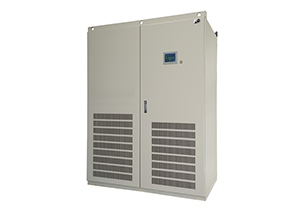

UPS7000HX-T4シリーズ(海外向け)

高い信頼性と高機能を誇る大容量UPS
常時インバータ給電方式
三相4線 400~500kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • オプション
  • ダウンロード

特長

高効率

三相4線常時インバータ給電方式で96.5%の高効率を実現

  • AT-NPC*3レベル(新3レベル)変換技術
  • 当社製RB-IGBT素子の適用
  • 直流電圧制御による絶縁トランスレスなどで回路の合理化
  • ランニングコストの大幅低減

*AT-NPC : Advanced T-type Neutral Point Clamped

高信頼性

システム化と豊富な実績により高信頼性の実現

  • バイパス同期切換システム
  • 並列冗長システム
  • 待機冗長システム

高機能

豊富な実績で多彩な機能を実現

  • 突入電流を抑制するソフトスタート
  • パワーウォークイン
  • バッテリ寿命診断
  • SNMP(オプション対応可能)

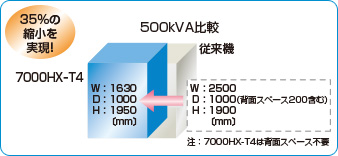

省スペース

小型・軽量化設計

  • ファシリティー設備の設置面積を削減し、サーバ機器スペースを確保します。

定格・仕様

シリーズ UPS7000HX-T4シリーズ
形式 UPS7000HX-T4/400 UPS7000HX-T4/500
交流入力 相数 三相4線
電圧 380V/400V/415V ±15%
周波数 50Hz or 60Hz ±5%
力率 >0.99
パイパス入力 相数 三相4線
電圧 380/400/415V ±15%
周波数 50/60Hz ±5%
交流出力 定格容量 400kVA 500kVA
相数 三相4線
電圧 380/400/415V
電圧精度 <±1%
周波数 50/60Hz
周波数精度 ±0.01Hz(自己発振時)
負荷力率 定格1.0(0.7 ~ 1.0 遅れ) 定格0.9(0.7 ~ 1.0 遅れ)
過渡電圧変動 <±5%
電圧波形ひずみ率 <2%(線形負荷)、<3%(非線形負荷IEC62043-3)
過負荷耐量 125% 10min、150% 1min
波高率 ≦3
バッテリ 定格電圧 480VDC(240セル)~528VDC(264セル)
浮動充電電圧 540V(240セル、2.25V/セル)、594V(264セル、2.25V/セル)
外形寸法 1630mm
奥行き 1000mm
高さ 1950mm (高さはベース含む)
準拠規格 安全 (CB保証) IEC62040-1
EMC IEC62040-2
パフォーマンス IEC62040-3
その他 動作温度 0 ~ +40℃
標高 標準1000m以下
相対湿度 30 ~ 90%
冷却方式 強制空冷
設置場所 屋内
保護等級 IP20
ケーブル引込 天井
ソフトスタート機能 あり
内部バックフィード保護 あり
通信インタフェース SNMP(オプション対応可能)

注 300kVAモデルに関しては、別途ご相談ください。
バッテリはカスタマイズ可能です。詳しくは弊社営業までお問い合わせください。

システム構成

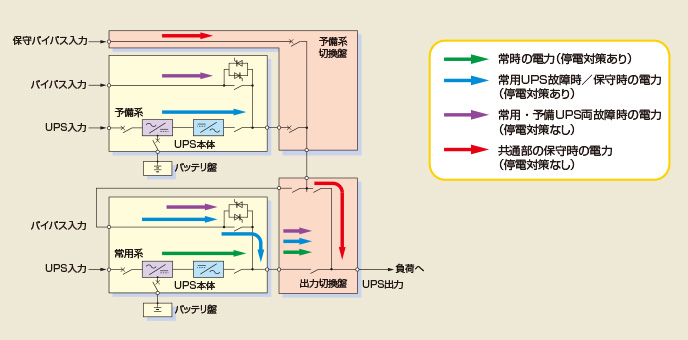

UPS待機冗長運転方式の電力の流れ

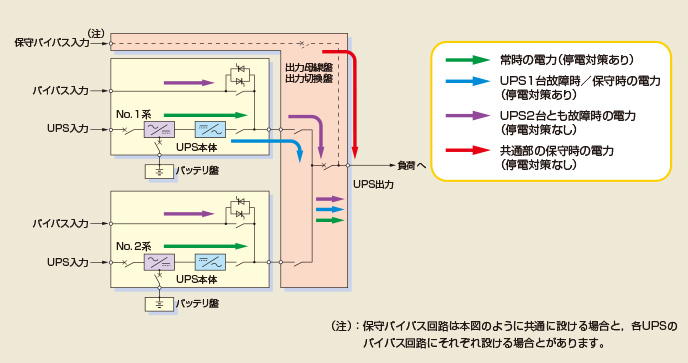

UPS並列冗長運転方式(完全独立型)の電力の流れ

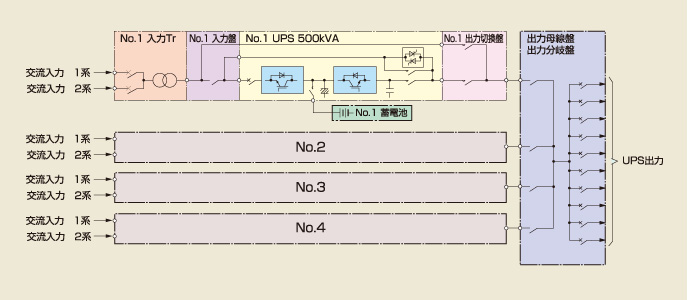

導入例1

  • 500kVA、UPS×4台並列冗長運転システムの例です(N+1システム)。
  • 8台並列まで対応可能です。
  • 入力から出力UPSまで冗長化され、高い信頼性が期待できます。
  • UPS系のメンテナンス時や万一のUPS1台の故障時でもUPS電力を給電できます。

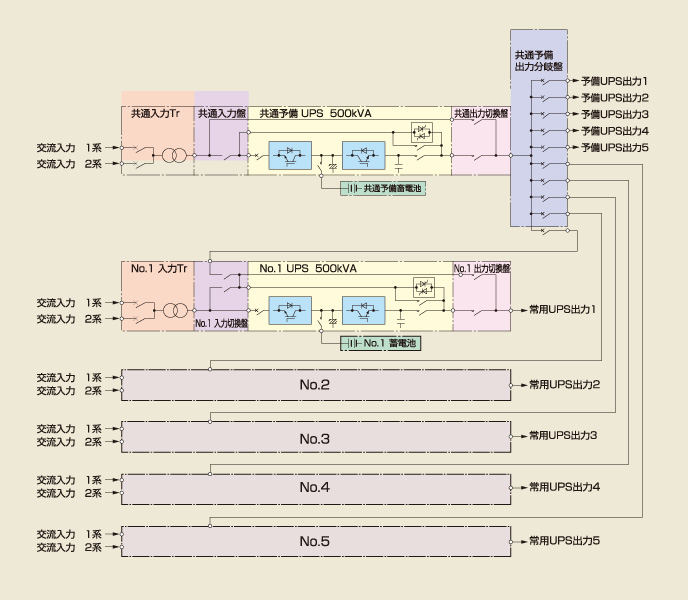

導入例2

  • UPSは待機冗長運転システム(常用+1台予備システム)の例です(N+1システム)。
  • 入力から出力まで常用+予備の2系統システムで、高い信頼性が期待できます。
  • UPS系のメンテナンス時や万一のUPS1台の故障時でもUPS電力を給電できます。

外形・設置

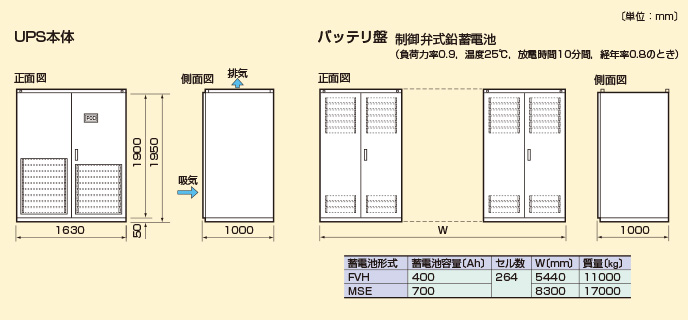

外形図

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード(RRACWL02) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
MultiPowerView MultiPowerView(マルチパワービュー)は、複数のUPSをまとめて監視するプログラムです。
Netshut Netshutは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26A1-J-0009c 高効率・オールIGBT式 富士大容量UPS UPS7000HX-T4シリーズ(三相4線式)[PDF] PDF(2,139KB)
