UPS8000D-3シリーズ

ランニングコストの大幅低減が可能
ラインインタラクティブ給電方式
三相3線 100~600kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • オプション
  • ダウンロード

特長

高効率

装置最高効率98%

  • 徹底した効率追求と新回路方式「無瞬断形デュアルプロセッシング方式」の採用
  • ランニングコストの大幅低減

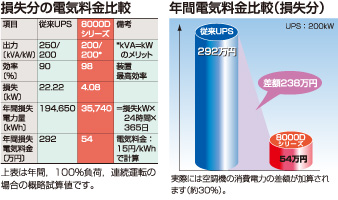

年間電気料金比較(ムダな電気料金の節約!)

UPSの損失の差はそのまま電気料金の差額となり、200kWの設備で年間約238万円となります。 また、UPS室に設置する空調設備はUPSの損失に比例して大きさが決まりますので、電気料金の差額はさらに拡大します(上記の約30%)。

高信頼性

高信頼性

  • 並列冗長運転で飛躍的に信頼性向上
  • 豊富な高品質UPSの製作実績

kVA=kW

最新の力率改善されたコンピュータ負荷でも、100%接続可能ですので経済的な設備計画ができます。

高性能

無瞬断、定電圧

  • パワーエレクトロニクス技術の集大成
  • UPS制御技術の高度化
  • 巧みなACスイッチの制御技術

高過負荷耐量

  • 800% 1サイクル

発熱量の大幅削減

  • 発熱量が小さいので空調機が不要または小型化が可

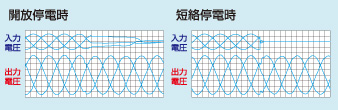

停電発生時の入出力電圧波形

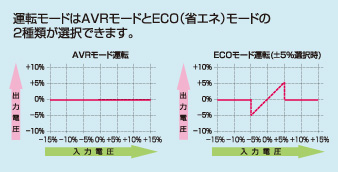

入力電圧対出力電圧特性

広いラインナップ

100~600kVAまで幅広い容量系列を準備しました。

Web/SNMPカード装備可能(オプション)

Web、Eメール、SNMPエージェント

省スペース

小型、省スペース

  • 従来UPS(6000D+MSE)比 : 約65%
  • 保守バイパス回路を標準装備

定格・仕様

定格・仕様

UPS方式 デュアルプロセッシング方式(並列冗長運転可)
定格出力容量〔kVA〕 100 150 200 250 300 400 500 600
停電時切換時間 無瞬断(JEC-2433クラス㈵準拠)
交流入力 相数 三相3線
電圧 200V±15%
415V±15%
-
周波数 50/60Hz(±1~±5%設定可能)
力率 0.98以上(定格時)
高調波補償率 75%以上(定格時)
直送入力 相数 三相3線
電圧 交流出力電圧に同じ
直流入力 電圧 384V(鉛蓄電池192セル相当)
交流出力 相数 三相3線
電圧 入力に同じ(200または415V)
周波数 入力に同じ、ただしバッテリ運転時±0.01%
負荷力率 0.8(遅れ)~1.0(定格1.0)
電圧精度(整定時) AVRモード時 : ±2%以下
ECOモード時 : 設定値による(設定範囲 : ±6%)
過渡電圧変動 ±5%以下(負荷0⇔100%)
電圧波形ひずみ率 5%以下
過負荷耐量 通常時 : 125% 10分間、200%1分間、800% 1サイクル
停電時 : 150%10秒間
その他 周囲温度 -10~+40℃(運転時)、推奨温度 : +25℃±3℃
相対湿度 30~90%(結露しないこと)
絶縁耐圧 AC2000V 1分間
絶縁抵抗 3MΩ以上

蓄電池(寿命・バックアップ時間)

蓄電池概要

UPSは商用電源が停電すると、通常は蓄電池電源を使用します。蓄電池の場合長時間の停電をカバーするのは経済的ではありません。通常は数分間以下の短時間の停電をカバーするものを設けます。これ以上の長時間の停電をカバーするには、非常用自家発電設備を設けます。
蓄電池にはいろいろの種類があり、その概略比較を下表に示します。一般にUPSには制御弁式鉛蓄電池を用いており、従来MSE形が用いられてきましたが、最近ではさらに高率放電特性に優れたMSE形相当電池(UPS専用形)が商品化されています。
このUPS専用形電池の性能を改善した「新モノブロック形蓄電池」は、従来のMSE形に比べ10分間率放電電流が約1.7倍と大幅な特性の改善を図り、その結果MSE形に比べ設置面積が約50%と大幅な省スペースを実現しました。

  ペースト式鉛蓄電池 制御弁式鉛蓄電池 アルカリ蓄電池
MSE型 UPS専用型
形式 HS MSE 長寿命MSE(FVL) 高率放電用(FVH) 小型制御弁式(FPX) AHH
容量〔Ah〕 30~2,500 50~3,000 50~3,000 50、100、150 : (モノブロックタイプ)200、 300 : (セルタイプ) 10~38 20~1,000
期待寿命* 5~7年 7~9年 13~15年 7~9年 約5年(長寿命FLHあり) 12~15年
日常保守 電圧、補液、比重、均等充電 電圧のみ 電圧のみ 電圧のみ 電圧のみ 電圧、補液、比重、均等充電
イニシャルコスト(概略比) 80~100% 100% 130% 70~80% 45~55% 200~300%
外形寸法(スペース比) 大(150%) 中(100%) 中(100%) やや小(50~70%) 小(30%) 大(150~200%)
備考 旧タイプ 従来は大容量UPSに適用 ライフサイクルコストで有利 MSEに比べ寸法・価格で有利(モノブロック式でさらに小型化を実現) 中・小容量UPSに標準適用 高価格、特殊用途向け

* 周囲温度25℃、放電回数は数回、0.1~0.16C10A放電時の期待寿命です。
* 上記バッテリー以外のカスタマイズも可能です。詳しくはお問い合わせください。

蓄電池容量(FVH、MSE、長寿命MSE、FPX形)

UPS容量 〔kVA〕 負荷容量 〔kVA/kW〕 公称直流電圧 〔V〕 セル数(2Vセル換算) 蓄電池容量(モノブロック式FVH形) 〔Ah/10hR〕 蓄電池容量(MSE形、長寿命MSE形) 〔Ah/10hR〕 蓄電池容量(FPX形) 〔Ah/20hR〕
5分間放電 10分間放電 5分間放電 10分間放電 5分間放電 10分間放電
100 100/80 384 192 100 100 150 200 76 76
150 150/120 384 192 150 150 300 300 76 114
200 200/160 384 192 150 200 300 400 114 152
250 250/200 384 192 200 250 400 500 152 190
300 300/240 384 192 200 250 500 500 152 228
400 400/320 384 192 300 350 600 700 228 -
500 500/400 384 192 350 450 800 900 - -
600 600/480 384 192 400 500 900 1000 - -

注1 負荷力率80%、周囲温度25℃の場合の容量です。(保守率 : MSE形80%、FVH形およびFPX形95%適用)
注2 30分などの長時間補償の場合や、他の種類の蓄電池を使用する場合はご照会ください。
* 上記バッテリー以外のカスタマイズも可能です。詳しくはお問い合わせください。

システム構成

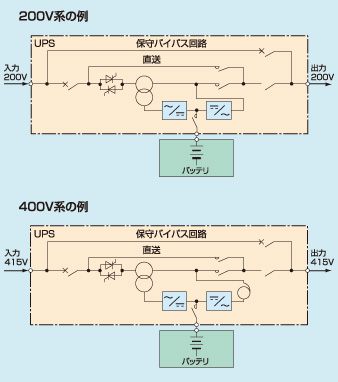

単独運転

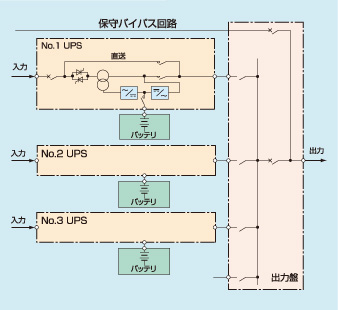

並列運転

外形・設置

外形寸法・質量

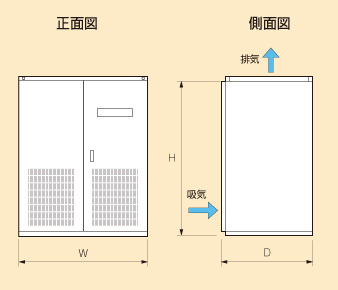

UPS本体外形寸法・質量

電圧 : 200V
容量 〔kVA〕 寸法 〔mm〕 質量 〔kg〕
W D H
100 1200 850 1950 850
150 1600 850 1950 1150
200 1600 850 1950 1250
250 2200 1000 1950 2350
300 2200 1000 1950 2350
400 3500 1000 1950 3300
500 3500 1000 1950 3300

注 質量にはチャンネルベースを含みません。

電圧 : 415V
容量 〔kVA〕 寸法 〔mm〕 質量 〔kg〕
W D H
100 1200 850 1950 1050
150 1200 850 1950 1200
200 1200 850 1950 1400
250 2000 1000 1950 2300
300 2000 1000 1950 2300
400 2800 1000 1950 3400
500 2800 1000 1950 3400
600*1 3300 1000 1950 3850
600*2 4200 1000 1950 6000

注 質量にはチャンネルベースを含みません。
*1 負荷力率0.8対応
*2 負荷力率1.0対応

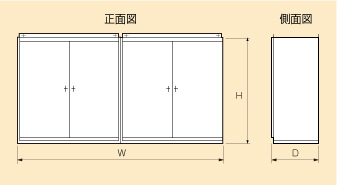

FVH形キュービクル外形寸法・質量

蓄電池容量 〔Ah〕 蓄電池構成 盤寸法 〔mm〕 盤幅寸法×面数 質量 〔kg〕 換気量 〔m3/分〕
W D H
(盤奥行850mmの場合)
100 100×1P 1150 850 1950 1150×1 2050 1.6
150 150×1P 1630 850 1950 1150+480 3100 2.4
200 100×2P 2300 850 1950 1150×2 4100 3.1
250 100×1P+150×1P 2780 850 1950 1150×2+480 5150 3.9
300 150×2P 3450 850 1950 1150×3 6100 4.7
350 100×2P+150×1P 3930 850 1950 1150×3+480 7200 5.4
400 100×1P+150×2P 5080 850 1950 1150×4+480 8400 6.2
450 150×3P 5560 850 1950 1150×4+480×2 9450 7.0
500 100×2P+150×2P 6230 850 1950 1150×5+480 10450 7.7
550 100×1P+150×3P 6710 850 1950 1150×5+480×2 11500 8.5
(盤奥行1000mmの場合)
100 100×1P 1280 1000 1950 800+480 2300 1.6
150 150×1P 1600 1000 1950 800×2 3150 2.4
200 100×2P 2400 1000 1950 800×3 4350 3.1
250 100×1P+150×1P 2880 1000 1950 800×3+480 5450 3.9
300 150×2P 3200 1000 1950 800×4 6250 4.7
350 100×2P+150×1P 4000 1000 1950 800×5 7500 5.4
400 100×1P+150×2P 4960 1000 1950 800×5+480×2 8800 6.2
450 150×3P 5280 1000 1950 800×6+480 9650 7.0
500 100×2P+150×2P 6080 1000 1950 800×7+480 10850 7.7
550 100×1P+150×3P 6560 1000 1950 800×7+480×2 11950 8.5
600 150×4P 6880 1000 1950 800×8+480 12750 9.3
650 100×2P+150×3P 7840 1000 1950 800×8+480×3 14200 10.0
750 150×5P 8160 1000 1950 800×9+480×2 15800 11.6

注1 さらに大容量のものを使用する場合はご照会ください。
注2 質量は適用するUPS容量によって、上表と異なる場合があります。 質量にはチャンネルベースを含みません。

MSE形キュービクル外形寸法・質量

蓄電池容量 〔Ah〕 盤寸法 〔mm〕 質量 〔kg〕 換気量 〔m3/分〕
W D H
150 2×1400 850 1950 3550 2.7
200 2×1400 850 1950 3950 3.5
300 3×1400 850 1950 6000 5.3
400 4×1400 850 1950 7900 7.0
400 3×1400 1000 1950 7600 7.0
500 5×1400 850 1950 9550 8.9
500 3×1550 1000 1950 8900 8.9
600 5×1600 850 1950 11800 10.6
600 4×1550 1000 1950 11100 10.6
700 6×1600 850 1950 13350 12.4
700 5×1400 1000 1950 13000 12.4
800 5×1550 1000 1950 14450 14.1
900 5×1700 1000 1950 16300 15.9
1000 6×1550 1000 1950 17800 17.6
1100 7×1550 1000 1950 20000 19.4
1200 2×1100+6×1550 1000 1950 21500 21.1
1300 8×1550 1000 1950 23400 23.0

注1 上表以上の大容量蓄電池を使用する場合や、開放架台を使用する場合はご照会ください。
注2 質量は適用するUPS容量によって、上表と異なる場合があります。質量にはチャンネルベースを含みません。

FPX形キュービクル外形寸法・質量

蓄電池容量 〔Ah〕 蓄電池構成 盤寸法 〔mm〕 質量 〔kg〕 換気量 〔m3/分〕
W D H
76 FPX12380×32×2P 800 1000 1950 1400 1.4
114 FPX12380×32×3P 1000 1000 1950 1950 2.1
152 FPX12380×32×4P 1300 1000 1950 2500 2.7
190 FPX12380×32×5P 1000+800 1000 1950 3050 3.3
228 FPX12380×32×6P 1000+1100 1000 1950 3650 4.1

設置計画

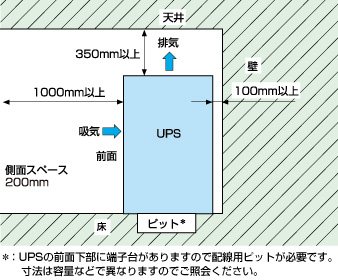

設置場所・保守スペース

  • 設置場所は屋内とし、不燃構造の部屋に設置してください。
  • UPSは前面保守スペースが必要です。
  • UPSはファンによる強制冷却をしており、じんあいを嫌います。設置場所の床は、Pタイルや防じん塗装をおすすめします。
  • 塩害および腐食性ガス流入のない環境に設置願います。

接地電流・接地

  • UPSの入力が接地系の場合、内部ノイズフィルタの接地コンデンサの影響により接地電流が流れます。ELRなどを設置する場合、設定値は200mA以上、動作時間は0.3秒以上で選定願います。
  • UPSの接地はC種(10Ω以下)が必要ですのでご準備ください。

発熱量

発熱量は従来のUPSに比べ大幅に削減されています。したがって空調機は必ずしも必要ありません(周囲環境にもよりますが換気のみで可)。

UPS容量 〔kW〕 100 150 200 250 300 400 500 600
発熱量 〔kW〕 2.6 3.8 5.0 6.4 7.7 10.0 12.5 15.0

注 本表は定格力率1.0(kVA=kW)の場合を示しています。負荷力率が0.8の場合、発熱量はほぼ80%に減少します。

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード(RRACWL01) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
MultiPowerView MultiPowerView(マルチパワービュー)は、複数のUPSをまとめて監視するプログラムです。
Netshut Netshutは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26A2-J-0005e カタログ 富士 中大容量UPS[別ウィンドウ] PDF(6.8MB)
