UPS6000D-1シリーズ

最大8並列のシステム構築が可能
常時インバータ給電方式
単相 20~75kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • オプション
  • ダウンロード

特長

入出力電圧フル対応

バリエーションの多い単相仕様において、交流出力および直送入力に対し、同一寸法にて柔軟に対応可能です。
電圧マッチング用変圧器を不要としたことにより、システム全体としての効率向上が図られます。

直送入力 1φ2w 200V 1φ2w 100V
交流出力 1φ2w 200V
1φ2w 100V
1φ3w 200V-100V

注1 交流入力は、3φ3w、200Vが標準仕様です。
注2 75kVAの直送入力は1φ2w、200Vのみです。

高信頼性システムへの対応

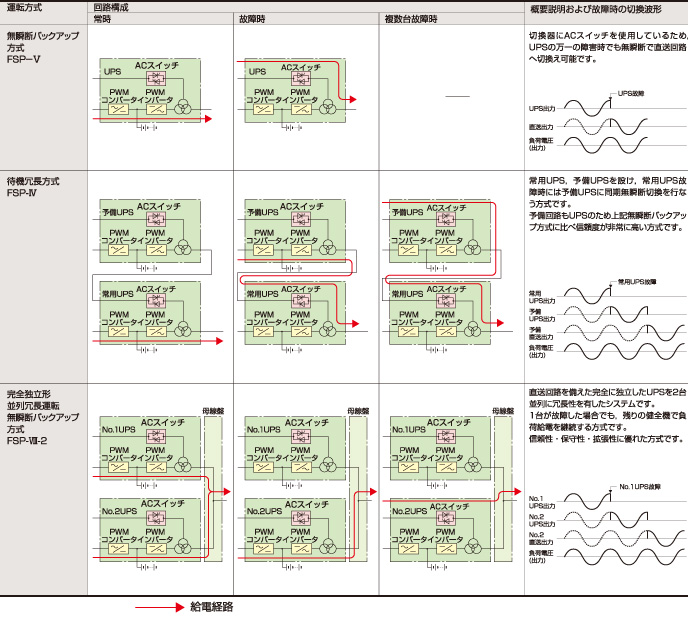

完全独立並列冗長システムへの対応を可能とし、最大8並列のシステム構築が実現できます。中容量・単相仕様のクラスにおいて、より高い信頼性を追求できます。

保守バイパス回路内蔵

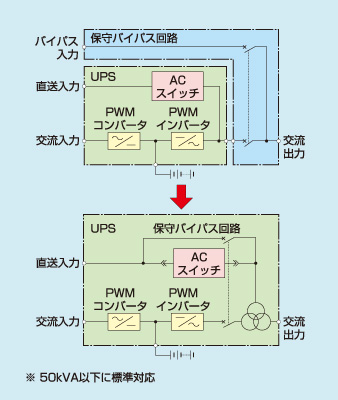

従来、オプション対応で設けていた保守バイパス回路をUPSに内蔵しました。UPSのみで、より高いメンテナンス性を実現しました。

低損失

新制御方式の採用により、従来品に比べ発熱量を27%低減させ、業界トップクラスの低損失を実現しました。

従来品(30kVAモデル) 6000D-1 従来比
発熱量 ※ 約4.1kW 約3.0kW 27%低減

※ 定格負荷時の装置発熱量

ネットワークシステム対応

UPS用JEMA-MIB対応のWeb/SNMPカードを開発しました。所内LAN回線を介して、ブラウザソフトによるUPSの状態情報モニタリングができます。また、リモートメンテナンスとして利用することも可能です。(Web/SNMPカードはオプションです。)

高調波電流抑制

入力電流が正弦波になるように制御し、高調波電流を抑制しました。このため入力系統の自家発電設備や進相コンデンサに、高調波による影響を与えません。

高力率

入力電流が電圧と同位相になるように制御することにより、無効電力をほとんどなくし、入力力率をほぼ1としました。このため入力容量を小さくすることができます。

バッテリマネジメント機能

UPSにおけるバッテリトラブルのノウハウを集約し、バッテリの信頼性管理を提供するシステムです。

定格・仕様

形式 UPS6000D-1/20 UPS6000D-1/30 UPS6000D-1/40 UPS6000D-1/50 UPS6000D-1/75
定格 20kVA/16kW 30kVA/24kW 40kVA/32kW 50kVA/40kW 75kVA/60kW
冷却方式 強制空冷
給電方式 商用同期常時インバータ給電方式
交流入力 相数 三相3線
電圧 200/210V±10%
周波数 50または60Hz
運転範囲 : ±5%
力率 0.98以上(定格負荷時)
高調波含有率 5%以下(定格負荷時)
直送入力 相数 単相2線
電圧 100または200V
手動切換許容条件 : ±10%
200V
手動切換許容条件 : ±10%
周波数 直送追従範囲 : 定格周波数の±1%
交流出力 相数 単相2線および単相3線
電圧 200/210V ±1%、100/105V±1%、100/105V-200/210V±1%
周波数 50または60Hz
周波数精度 定格周波数±0.01%(内部発振時)
負荷力率 0.7(遅れ)~1.0 定格0.8(遅れ)、定格0.9(遅れ)も製作可能
電圧波形ひずみ率 2%以下 : 線形負荷時
5%以下 : 100%整流負荷時
過渡電圧変動 ①±5%以内条件 : 負荷急変0⇔100%時
②±2%以内 条件 : 入力電圧急変±10%時
③±2%以内 条件 : 商用電源停電・復電時
④±5%以内 条件 : UPS ← 直送切換時
⑤±5%以内 条件 : 1台選択遮断時(並列・並列冗長システムの場合のみ)
ただし、 上記①~⑤は重複しないのもとする。UPS → 直送切換時は直送電源の特性による。
過負荷耐量 110% : 10分間、 125% : 1分間、150% : 10秒間
定格電流*1 100A/200A 150A/300A 200A/400A 250A/500A 375A/750A
許容ピーク電流*1 300A/600A 450A/900A 600A/1200A 750A/1500A 1125A/2250A
バッテリ 停電補償 短時間 約5分間 約5分間 約3分間 約4分間
標準時間 約10分間 約10分間 約12分間 約10分間 約14分間
長時間 約25分間 約21分間 約35分間 約25分間 約25分間
超長時間 約38分間 約50分間 約60分間 約45分間 約40分間
公称電圧 384V
種類 小型制御弁式鉛蓄電池(期待寿命5年、 周囲温度25℃)
その他 周囲温度 -10~+40℃(運転時)、推奨温度 : +25℃±3℃
相対湿度 30~90%(結露しないこと) 70dB(A)以下
騒音*2 65dB(A)以下
発熱量 約2.0kW 約3.0kW 約4.0kW 約5.0kW 約7.4kW
絶縁耐圧 AC2000V 1分間
絶縁抵抗 3MΩ以上

*1 出力電圧 200V/100V時を示す
*2 周囲1mの地点の平均値

上記バッテリー以外のカスタマイズも可能です。詳しくはお問い合わせください。

システム構成

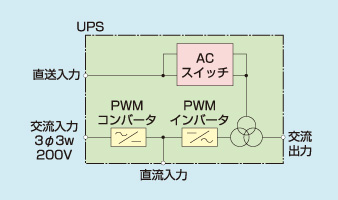

UPS基本構成・インタフェース

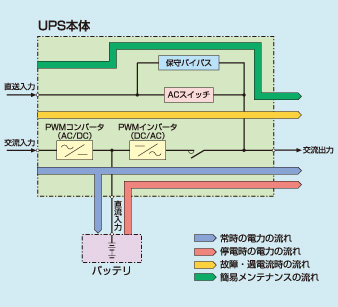

基本構成

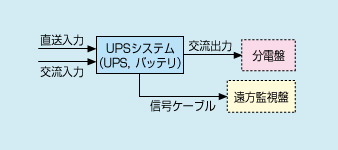

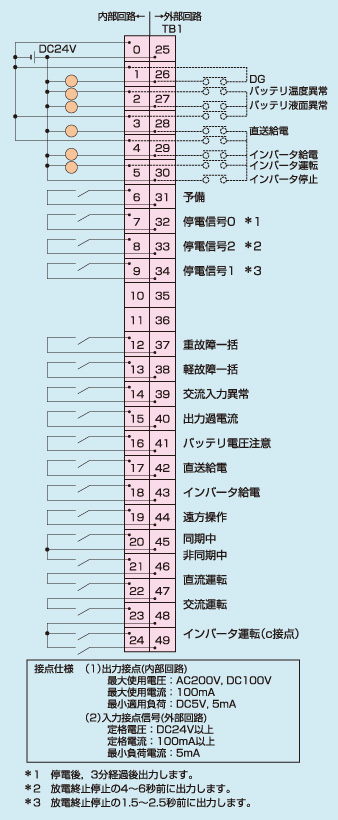

入出力インタフェース

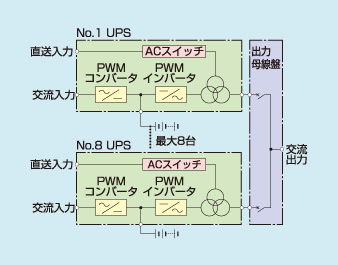

システム構成例

外形・設置

外形寸法・質量

UPS容量
〔kVA〕
バッテリ バッテリ盤 UPS本体
種類 停電補償
時間〔分〕
容量
〔Ah〕
個数
(192セル相当)
火災予防条例
(●は届出要)
寸法〔mm〕 質量
〔kg〕
寸法〔mm〕 質量
〔kg〕
奥行 奥行
20 標準 10 17 12V×32 本体内蔵 750 750 1725 800/740
長時間 25 17×2 12V×32 340 750 1725 410
超長時間 38 17×3 12V×32 680 750 1725 820
30 短時間 5 17 12V×32 340 750 1725 410 750 750 1725 680/590
標準 10 24 12V×32 430 750 1725 535
長時間 21 38 12V×32 730 750 1725 1060
超長時間 50 38×2 12V×32 950 750 1725 1580
40 短時間 5 24 12V×32 430 750 1950 575 900 750 1950 980/860
標準 12 38 12V×32 500 750 1950 910
長時間 35 38×2 12V×32 1000 750 1950 1700
超長時間 60 38×3 12V×32 1500 750 1950 2610
50 短時間 3 24 12V×32 430 750 1950 575 900 750 1950 980/860
標準 10 38 12V×32 500 750 1950 910
長時間 25 38×2 12V×32 1000 750 1950 1700
超長時間 45 38×3 12V×32 1500 750 1950 2610
75 短時間 4 38 12V×32 500 1000 1950 910 1200 1000 1950 1300
標準 14 38×2 12V×32 700 1000 1950 1140
長時間 25 38×3 12V×32 1200 1000 1950 1750
超長時間 40 38×4 12V×32 1400 1000 1950 2260

注1 バッテリの停電補償時間は負荷力率0.8、周囲温度25℃の初期値です。また適用バッテリの形式は、小型制御弁式鉛蓄電池で、期待寿命は5年(周囲温度25℃)です。
注2 各ユニットの高さ寸法はチャンネルベースを含んでいます。

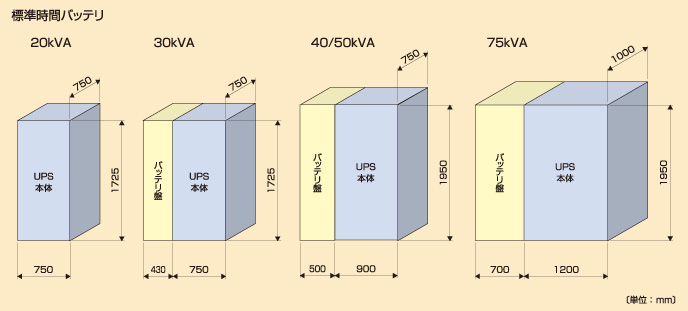

組合わせ外形図

設置計画

配線

  • UPSの外線端子は、前面下部に設けてあります。
  • UPSシステムをご購入いただいた場合の必要ケーブルは、下表を参考にしてください。なお配線長が50mを超える場合はご相談ください。
単相出力 20kVA 30kVA 40/50kVA 75kVA
交流入力 三相3線200V 推奨ケーブル 22□CV600V3C 38□CV600V3C 60□CV600V3C 150□CV600V3C
端子台形式 AYBN104-5 AYBN104-5 AYBN204-5 銅ブスバー
端子台ねじ径 M8 M8 M10 M12
直送入力 単相2線100V 推奨ケーブル 100□CV600V2C 150□CV600V2C 325□CV600V1C×2 200□CV600V1C×4
端子台形式 AYBN203-5 AYBN403-5 銅ブスバー 銅ブスバー
端子台ねじ径 M10 M12 M12 M12
単相2線200V 推奨ケーブル 38□CV600V2C 60□CV600V2C 150□CV600V2C 200□CV600V1C×2
端子台形式 AYBN203-5 AYBN403-5 銅ブスバー 銅ブスバー
端子台ねじ径 M10 M12 M12 M12
交流出力 単相2線100V 推奨ケーブル 100□CV600V2C 150□CV600V2C 325□CV600V1C×2 200□CV600V1C×4(非標準)
端子台形式 AYBN203-5 AYBN403-5 銅ブスバー 銅ブスバー
端子台ねじ径 M10 M12 M12 M12
単相3線100/200V 推奨ケーブル 38□CV600V3C 60□CV600V3C 150□CV600V3C 200□CV600V1C×3(非標準)
端子台形式 AYBN203-5 AYBN403-5 銅ブスバー 銅ブスバー
端子台ねじ径 M10 M12 M12 M12
単相2線200V 推奨ケーブル 38□CV600V2C 60□CV600V2C 150□CV600V2C 200□CV600V1C×2
端子台形式 AYBN203-5 AYBN403-5 銅ブスバー 銅ブスバー
端子台ねじ径 M10 M12 M12 M12
蓄電池主回路
(直流入力)
推奨ケーブル 22□CV600V3C 38□CV600V3C 100□CV600V3C 150□CV600V3C
端子台形式 AYBN103-5 AYBN103-5 AYBN203-5 銅ブスバー
端子台ねじ径 M8 M8 M10 M12

※ 信号ケーブルは2□CVVS600V20Cまたは2□CVVS600V30C

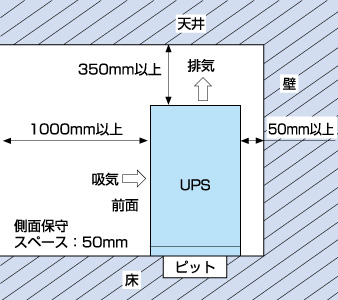

設置場所・保守スペース

  • 設置場所は屋内とし、不燃構造の部屋に設置してください。
  • UPSは前面保守スペースが必要です。
  • UPSはファンによる強制冷却をしており、じんあいを嫌います。設置場所の床は、Pタイルや防じん塗装をおすすめします。
  • 塩害および腐食性ガス流入のない環境に設置願います。

接地電流・接地

  • UPSの入力が1線接地の場合、内部ノイズフィルタの接地コンデンサの影響により接地電流が流れます。ELRなどを設置する場合、設定値は200mA以上、動作時間は0.3秒以上で選定願います。
  • UPSの接地はC種(10Ω以下)が必要ですのでご準備ください。

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード(RRACWL01) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
MultiPowerView MultiPowerView(マルチパワービュー)は、複数のUPSをまとめて監視するプログラムです。
Netshut Netshutは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26A2-J-0005e カタログ 富士 中大容量UPS[別ウィンドウ] PDF(6.8MB)
