UPS6100D-3シリーズ

10kVAから50kVAまで豊富な容量系列
常時インバータ給電方式
三相 10~50kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • オプション
  • ダウンロード

特長

高性能

常時インバータ給電方式を採用しているので、常に定電圧、定周波数の安定した無瞬断電力を供給します。

豊富な容量系列

10kVAから50kVAまで6機種を準備しており、負荷システムに最適な機種選定ができます。

並列運転可能

将来の負荷拡張による容量拡大や信頼性向上のための冗長運転など、UPSの並列運転が容易にできます。

高機能、高信頼性の実現

  • IGBTによる高力率コンバータの採用で交流入力力率をほぼ1.0に制御、同時に高調波電流の抑制制御の採用
  • パワーウォークイン機能で入力電源へのショックを低減
  • バッテリ寿命監視機能
  • 監視ソフトでUPSの遠隔モニタリング機能
  • ネットワークエージェントカードによるネットワーク対応機能

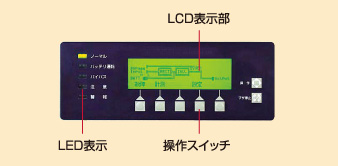

ユーザーフレンドリーな操作パネル

  • 漢字表示のLCDパネル採用
  • 運転状態が一目でわかる系統表示、LED状態表示
  • ソフトキーによる画面ナビゲーション
  • イベント、履歴確認可能

豊富なオプション

  • 監視ソフト(Power-SOL UPSステーション)
  • ネットワークエージェントカード
  • 各種周辺盤、オプションバッテリ

定格・仕様

基本仕様(単機仕様)

形式 UPS6100D-3/10 UPS6100D-3/15 UPS6100D-3/20 UPS6100D-3/30 UPS6100D-3/40 UPS6100D-3/50
定格出力容量 10kVA 15kVA 20kVA 30kVA 40kVA 50kVA
8kW 12kW 16kW 24kW 32kW 40kW
運転方式 常時インバータ給電方式(商用同期無瞬断方式)、並列冗長運転方式も可
交流入力 相数 三相3線
電圧変動範囲 200/210V(工場出荷時に設定)±10%
周波数変動範囲 50/60Hz(工場出荷時に設定)±3Hz
力率(定格負荷時) 0.97以上 0.98以上
最大入力容量 10.5kVA 16kVA 21kVA 31kVA 41kVA 50kVA
直送入力 相数 三相3線
電圧 交流出力電圧に同じ
直流回路 公称電圧 360V(鉛蓄電池2Vセル180セル相当)
交流出力 相数 三相3線
電圧 200/210V(工場出荷時に設定)
周波数 50/60Hz(工場出荷時に設定)
負荷力率 0.7(遅れ)~1.0(定格0.8遅れ)、定格0.9(遅れ)も製作可能
電圧精度(整定時) ±1.5%
周波数精度 ±0.05Hz(自走発振時)
同期周波数範囲 ±0.5Hz/±1Hz(初期設定値)/±2Hz
過渡電圧変動 ±5%以下
同上整定時間 50ms以下
電圧波形ひずみ率 3%以下(線形負荷)、5%以下(整流器負荷)
過負荷耐量 101~110% : 10分、111~125% : 1分、126~150% : 10秒
その他 周囲温度 0~+40℃(+25℃を超えるとバッテリ期待寿命減)
相対湿度 10~90%(結露しないこと)
絶縁耐圧 AC2000V 1分間(主回路)
絶縁抵抗 3MΩ以上
騒音 約60dB(A) 約65dB(A)
通信機能 接点方式機能 無電圧a接点の信号出力(例 : 注意一括、警報一括)/信号入力(例 : 始動、停止、EG運転、非常停止)
ネットワーク通信機能 ネットワークエージェントカードを追加することにより可能(オプション)
通信機能用Xスロット 4スロット(並列システムは4スロット中2スロット使用)
UPS管理機能 *1 ログ機能(イベント)、ログ機能(計測値)、警告通知機能(メール通信)

*1 UPS管理機能の適用には監視ソフト(Power-SOL UPS ステーション)が必要です。(オプション)
注 並列冗長運転時の交流出力仕様はシステムにより異なります。

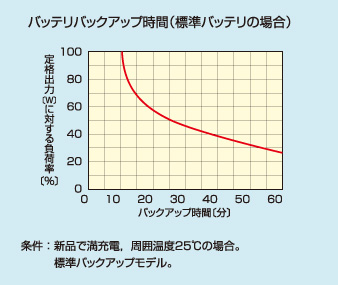

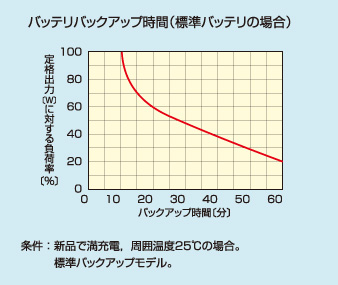

バッテリ(寿命・バックアップ時間)

10~20kVA
UPS容量 10kVA 15kVA 20kVA
種類 鉛蓄電池、期待寿命5年(初期値、標準)
停電補償時間 *1 標準10分
公称電圧 360V(12V電池使用)・・・180セル相当
浮動電圧 410V
単体電池容量×個数 12Ah×30 12Ah×60
総容量 2160Ah・セル 4320Ah・セル
換気量 0.1m3/min 0.3m3/min

*1 バッテリ初期時、周囲温度25℃、定格負荷時
注1 バッテリ総容量〔Ah・セル〕=バッテリ容量×セル数(180セル)
注2 バッテリ総容量が4,800Ah・セル以上になると火災予防条例の適用を受けます。その場合、所轄消防署への届出や換気設備の設置が必要となります(このUPS容量では、標準バッテリ適用の場合火災予防条例の適用は受けません)。

上記バッテリー以外のカスタマイズも可能です。詳しくはお問い合わせください。

30~50kVA
UPS容量 30kVA 40kVA 50kVA
種類 鉛蓄電池、期待寿命5年(初期値、標準)
停電補償時間 *1 標準9/10分 標準9/10分
公称電圧 360V(12V電池使用)・・・180セル相当
浮動電圧 410V
単体電池容量×個数 9分 : 24Ah×30 40Ah×30
10分 : 40Ah×30
総容量 〔Ah・セル〕 9分 : 4320 7200
10分 : 7200
換気量 〔m3/min〕 9分 : 0.3 0.5
10分 : 0.5

*1 バッテリ初期時、周囲温度25℃、定格負荷時
注1 バッテリ総容量〔Ah・セル〕=バッテリ容量×セル数(180セル)
注2 バッテリ総容量が4,800Ah・セル以上になると火災予防条例の適用を受けます。その場合、所轄消防署への届出や換気設備の設置が必要となります。

上記バッテリー以外のカスタマイズも可能です。詳しくはお問い合わせください。

ハイスペックモデル基本仕様(単機仕様)

形式 UPS6100DH-3/30 UPS6100DH-3/40 UPS6100DH-3/50
定格出力容量 30kVA 40kVA 50kVA
27kW 36kW 45kW
交流入力 相数 三相3線
定格電圧 200/210V(工場出荷時に設定)
電圧変動範囲 ±10%以内
定格周波数 50/60Hz(工場出荷時に設定)
周波数変動範囲 ±3Hz以内
力率(定格負荷時) 0.97以上
最大入力容量 33kVA 43kVA 53kVA
UPS本体 方式 運転方式 常時インバータ給電方式(商用同期無瞬断方式)
冷却方式 強制空冷
過負荷耐量 連続(101~110% : 30分、111~125% : 10分、126~150% : 1分)
交流出力 相数 三相3線
定格電圧 200/210V(工場出荷時に設定)
電圧精度 ±1%以内
定格周波数 50/60Hz(工場出荷時に設定)
周波数精度 ±0.05Hz以内(自走発振時)
同期周波数範囲 ±0.5/±1Hz(初期設定値)、±2Hz以内
過渡電圧変動 ±5%以下
同上整定時間 50ms以下
電圧波形ひずみ率 3%以下(線形負荷)、5%以下(整流器負荷)
負荷力率 0.9(遅れ 0.7~1.0)
バッテリ 保持時間 標準10分(バッテリ初期値、周囲温度25℃、定格負荷時)
種類 鉛蓄電池、期待寿命5年(初期値、標準)
電圧 360V(鉛蓄電池180セル相当)
騒音 約65dB(A) 約70dB(A)
発生熱量 12020kJ/h(3.34kW) 16020kJ/h(4.45kW) 20030kJ/h(5.56kW)
使用環境 周囲温度 0~+40℃
相対湿度 10~90%(結露しないこと)
外形寸法*1 UPS本体(W×D×H) 700×750×1650mm
バッテリ盤(W×D×H) 500×750×1650mm 600×750×1650mm
質量 UPS本体 約610kg
バッテリ盤 約800kg 約1250kg
通信機能 接点方式 あり
機能シリアルデータ通信機能 あり
通信機能用Xスロット あり(4スロット)
UPS管理機能*2 ログ機能(イベント)、ログ機能(計測値)、警告通知機能(メール通信)、
警告通知機能(モデムコマンド通信)、警告通知機能(ユーザーコマンド通信)

*1 外形寸法のH寸法は、チャンネルベース50mmを含んでいます。
*2 UPS管理機能の適用には監視ソフト(Power-SOL UPS ステーション)が必要です。(オプション)
注 並列冗長運転時の交流出力仕様はシステムにより異なります。

ハイスペックモデル仕様 10分間バックアップ(標準バッテリ)

UPS形式 UPS6100DH-3/30 UPS6100DH-3/40 UPS6100DH-3/50
UPS容量 30kVA 40kVA 50kVA
単体容量 40Ah 70Ah
個数 30
外形寸法(W×D×H) 500×750×1650mm 600×750×1650mm
質量 約800kg 約1200kg
火災予防条例*1(●は届出要)

*1 バッテリ総容量が4,800Ah・セル以上になると火災予防条例の適用を受けます。その場合、所轄消防署への届出や換気設備の設置が必要となります。

上記バッテリー以外のカスタマイズも可能です。詳しくはお問い合わせください。

システム構成

標準回路構成

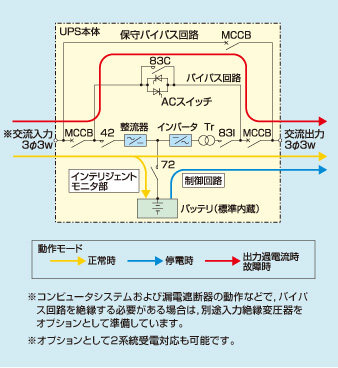

10~20kVA

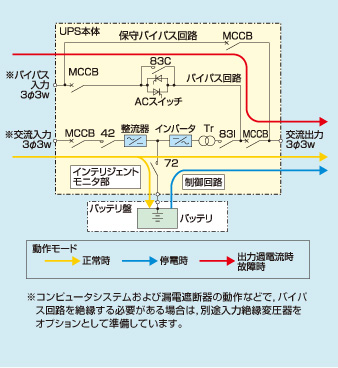

30~50kVA

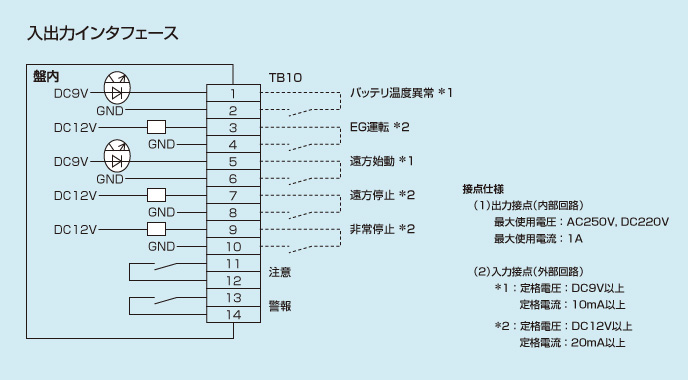

入出力インタフェース

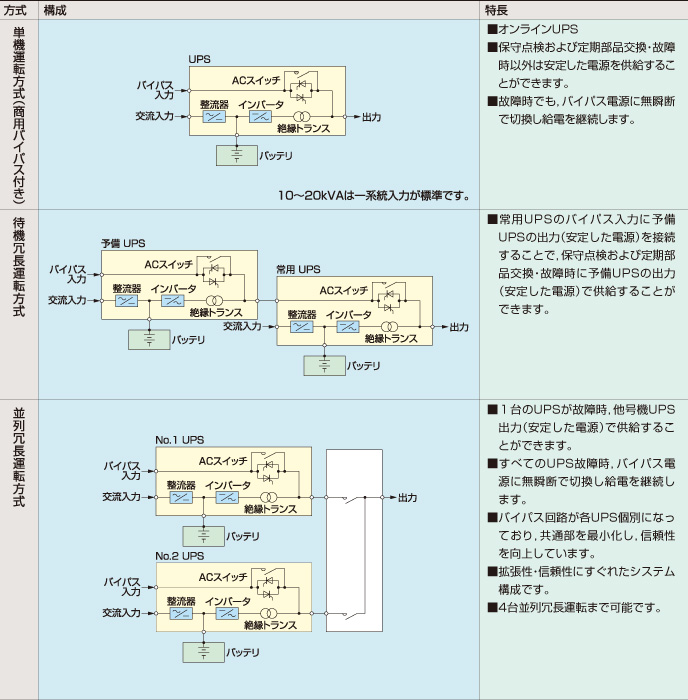

システム構成例

外形・設置

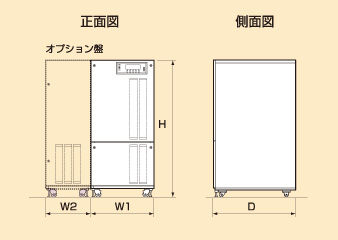

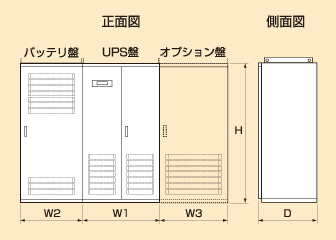

外形寸法・質量

単機運転方式 10/15/20kVA

UPS本体
UPS容量
〔kVA〕
外形寸法〔mm〕 質量 〔kg〕
W1 D H
10 580 760 1262 510
15 580 760 1262 635
20 580 760 1262 635

注1 上表は、標準バッテリ(10分間バックアップ)を含みます。
注2 塗装色 : マンセル0.5Y8/0.7(レザートーン仕上げ)

標準バッテリ(10分間バックアップ)盤
UPS容量 10kVA 15kVA 20kVA
バッテリ容量 12Ah
個数 30 60
総容量 2160Ah・セル 4320Ah・セル
外形寸法(W×D×H) UPS本体に内蔵
質量 UPS本体に含む

単機運転方式 30/40/50kVA

UPS本体
UPS容量
〔kVA〕
外形寸法〔mm〕 質量 〔kg〕
W1 D H
30 700  750 1650 490
40 700  750 1650 610
50 700 750 1650 610

注1 塗装色 : マンセル5Y7/1(半つや)

標準バッテリ(10分間バックアップ)盤
UPS容量 30kVA 40kVA 50kVA
バッテリ容量 40Ah
個数 30
総容量 7200Ah・セル
外形寸法(W2×D×H) 500×750×1650mm
質量 800kg

設置計画

電源設備・空調設備・配線

入力電力容量・発生熱量・受電側MCCB容量・配線サイズは下記のとおりです。

UPS
容量
〔kVA〕
最大入力
電力容量
〔kVA〕
発生熱量
〔kw〕
入力・出力
接続電線
入力・
出力
端子ねじ
受電側MCCB
10 10.5 1.4 CV14SQ M6 50AF/50AT
15 16 2.0 CV22SQ M6 100AF/75AT
20 21 2.6 CV22SQ M6 100AF/75AT
30 31 3.6 CV100SQ M10 225AF/125AT
40 41 4.4 CV100SQ M10 225AF/175AT
50 50 5.5 CV100SQ M10 225AF/175AT

アース

C種アース1極を専用でご用意ください(または、接地極へ直接つながるアース線をご用意ください)。
アースは接地極からUPSまでの配線ルートが電力線または、受変電用アース線などと平行布線とならないよう注意してください。

換気設備

シール鉛電池は、通常はガスが発生しない構造となっていますが、安全のため外気と通じる換気設備をご用意ください。

設置場所・搬入・据付

10/15/20kVA

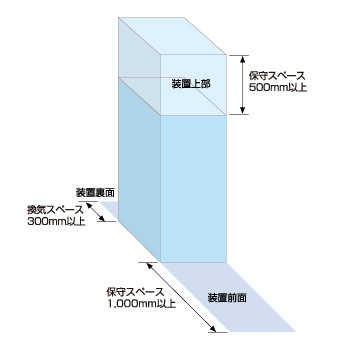

UPS本体の保守・換気スペースとして下記のスペースを確保してください。

* 定期部品交換・定期点検以外の作業をする場合、右側面板を外す可能性があります。この際は装置を前方に引き出すか、右側面600mm以上のスペースが必要となります。

横倒し搬入はしないでください。
右記寸法以上の搬入ルートを確保してください。幅850mm×高1,600mm以上
設置場所の床荷重をご確認ください。

30/40/50kVA

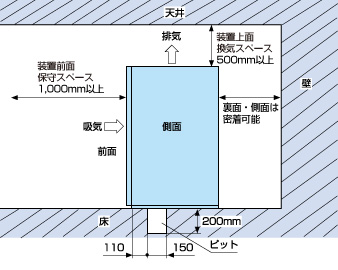

UPS本体の保守・換気スペースとして下記のスペースを確保してください。また、下部配線を標準としていますので、ピットまたはフリーアクセス床を設けてください。上部配線はオプションで対応しますので、仕様打ち合わせ時にご相談ください。

横倒し搬入はしないでください。(必要な際は、仕様打ち合わせ時にご相談ください。)
右記寸法以上の搬入ルートを確保してください。幅1,000mm×高2,100mm以上
設置場所の床荷重をご確認ください。

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
Power-SOL Network Agent Card (XS-PS-NAC) SNMP v2に対応 / 電源の統合管理 Power-SOLに対応 / 複数OSの連携シャットダウン / E_Mail通知/ログ記録 / Webブラウザ監視 / Wake On LANに対応

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
Power-SOL UPSドメイン、UPSステーションと連携し、LAN経由で統合管理を実現
MultiPowerView MultiPowerView(マルチパワービュー)は、複数のUPSをまとめて監視するプログラムです。
Netshut Netshutは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26A2-J-0005e カタログ 富士 中大容量UPS[別ウィンドウ] PDF(6.8MB)
  UPS標準パッケージ F.U PAQ (Quick and Quality package)[別ウィンドウ] PDF(1.43MB)
