DL3120-RMシリーズ

8年間メンテナンスフリーが可能
常時商用給電方式
単相 0.5~1kVA

生産終了

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • ダウンロード

特長

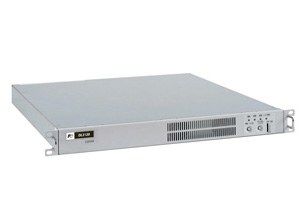

小型・軽量のオフラインUPS

リチウムイオン電池を搭載することで、小型かつ軽量な1Uサイズを実現しました。

1U19インチラックマウント対応省スペースを実現

    業界トップクラスの最高出力密度 1Uサイズ : 1kVA 700W出力 バックアップ時間 : 350W 10分(0.5kVA) / 700W 10分(1kVA)

外部インタフェースを標準装備

    外部インタフェース(X-slot)を装備 UPS拡張オプションが搭載可能

環境対応に考慮したRoHS対応設計

鉛電池を使用しない完全鉛フリーを実現しました。リチウムイオン電池を使用することにより、環境負荷物質を排除する調達活動の推進に貢献できます。

8年間メンテナンスフリーが可能

リチウムイオン電池を使用することにより、鉛電池の3~5年ごとの定期メンテナンスは不要になります。また、頻繁な停電などの充放電の多い環境でも、メモリ効果がなく試用期間が長くなります。試用期間中のメンテナンスコストを削減できます。35℃環境でも5年間メンテナンスは不要になります。

定格・仕様

項目 1kVA 0.5kVA
形式(JANコード) DL3120-102JW-RM
(49 45435 00604 2)
 DL3120-501JW-RM
(49 45435 00605 9)
運転方式 常時商用給電方式(オフライン式)
交流入力 定格電圧(電圧範囲) 100/120V(DIPスイッチにより設定変更可能)(90 ~ 110V/110 ~ 130V)
相数・線数 単相2線
周波数(周波数範囲) 50/60Hz(50/60Hz±3Hz : 商用入力給電を行う範囲)
最大入力電流 <15A  <10A
定格出力容量 1kVA/700W 0.5kVA/350W
交流出力 商用給電時 定格電圧 100/120V(DIPスイッチにより設定変更可能)
電圧範囲 選択された出力電圧±10Vまたは±20V(DIPスイッチにより設定変更可能)
周波数(周波数範囲) 50/60Hz(50/60Hz±3Hz)
バックアップ運転時 電圧変動範囲 選択された入力定格電圧±10V以内
定格電流 10A  5A
周波数変動範囲 検出された定格周波数±1Hz以内
電圧波形 正弦波
歪率 10%
運転モード(給電)切換え時間 10ms以下(商用運転⇔バックアップ運転)
バッテリ 種類 リチウムイオン電池 : 25℃環境下で期待寿命8年
バックアップ時間 約10分/700W 約10分/350W
公称電圧 24V 24V
回復充電時間 90%までの充電時間 : 約12時間以内/満充電まで : 約48時間
外部接続 入力 アース付き(2P+E)1.8mプラグ : NEMA5-15P(100V)
出力 コンセント4個 : NEMA5-15R(100V)
カードスロット あり(X-slot)
環境条件 周囲温度/相対湿度 0~+40℃/10 ~ 90%(結露なきこと)
騒音 40dB(A)以下(AC運転時)
冷却方式 強制空冷
外形寸法(W×D×H) 432×464×43mm
質量 12kg  10kg
表示手段 LED(点灯/点滅) : UPS運転、停電、故障、バッテリ異常
警報手段 ブザー(断続音/連続音) : ブザー停止スイッチまたはDIPスイッチにより停止可能
規格 EMC VCCI-classB
オプション品 ラックマウント用レールキット(RAIL-KIT-1UH-EIA) :
58.5 ~ 90cmのスライドが可能

* フロントパネルから設定を変更できます。
* ローバッテリ、整流器負荷時は10%以下になります。
* バックアップ時間は実力値であり、保証値ではありません。周囲温度25℃、初期特性
* ラック取付けフランジ、タワー設置台座を除く本体の寸法です。

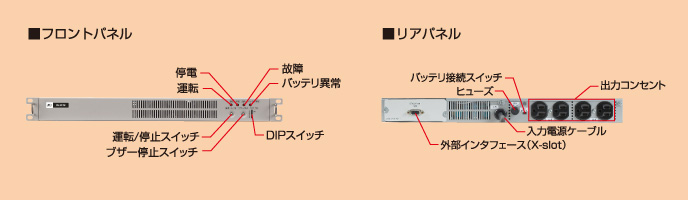

各部名称

ダウンロード

仕様書

資料No. ファイル名 種類(サイズ)
DN100-01-01 装置仕様書 DL3120 50Wバックアップ電源[別ウィンドウ] PDF(335.4KB)
DN104-01-01 装置仕様書 DL3120_RMシリーズ 1kVA[別ウィンドウ] PDF(402.6KB)
DN104-01-02 装置仕様書 DL3120_RMシリーズ 500VA[別ウィンドウ] PDF(404.8KB)

カタログ

資料No. ファイル名 種類(サイズ)
26A1-J-0015 リチウムイオン電池搭載の小形・軽量化実現 富士ミニUPS DL3120シリーズ[別ウィンドウ] PDF(737.1KB)
26A1-J-0003-DL3120 カタログ Li電池搭載UPS DL3120_072JW[別ウィンドウ] PDF(314.5KB)
26A1-J-0003-DL3120RM カタログ Li電池搭載UPS DL3120_RM[別ウィンドウ] PDF(587.2KB)

取扱説明書

資料No. ファイル名 種類(サイズ)
DN104-04-01 取扱説明書 DL3120_RMシリーズ[別ウィンドウ] PDF(636.6KB)
DN100-04-02 取扱説明書 ユーザーズガイド DL3120 50Wバックアップ電源[別ウィンドウ] PDF(394.2KB)

使い方ガイド

資料No. ファイル名 種類(サイズ)
DN100-04-01 取扱説明書 使用上のご注意 DL3120 50Wバックアップ電源[別ウィンドウ] PDF(185.9KB)
