DL9126シリーズ

常時商用給電方式
単相 1.2~1.5kVA

こちらの製品は生産終了になりました。
お持ちの製品のリプレースをご検討の方は推奨後継機をご覧ください。

  • 特長
  • 定格・仕様

特長

RoHS指令対応

環境負荷物質を排除する調達活動の推進に貢献できます。

高性能

高効率常時インバータ方式、無瞬断出力

フレキシブル

  • あらゆる用途、電源トラブルに対応

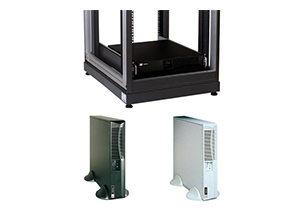

  • ラックマウント、タワー設置の両方に対応
  • 増設バッテリによるバックアップ時間の拡張
  • 定格電圧をパネル操作で選択可能

インテリジェント

  • セルフテスト、テストコマンドによる自己診断機能
  • 急速充電・フロート充電・充電休止の3ステージ充電制御
  • バッテリ状態監視機能(運転休止時)

セーフティ

  • UL1778規格 取得
  • VCCI class B,FCC class B,CISPR class B 適合

定格・仕様

定格・仕様

鉛電池モデル リチウムイオン電池モデル
型名(黒モデル) DL9126-1200JL/B DL9126-1500JL/B DL9126-1500JHL/B DL9126-1200JW DL9126-1500JW
型名(白モデル) DL9126-1200JL DL9126-1500JL DL9126-1500JHL - -
定格出力容量 1.2kVA/875W 1.5kVA/1050W 1.2kVA/875W 1.5kVA/1050W
給電方式 常時インバータ給電方式(オンライントポロジー)
冷却方式 強制空冷
主回路方式 入出力非絶縁方式
入出力電圧(注1) 100V(110V、120V) 200V(220V、230V) 100V(110V、120V)
動作周波数 50Hz/60Hz(自動選択)
商用入力 接続方法 5-15P付ケーブル 5-20P付ケーブル IEC320C14コネクタ 5-15P付ケーブル 5-20P付ケーブル
相数・線数 単相2線
商用運転電圧範囲(注2) 約80~132V(注7) 約160~264V(注7) 約80~132V(注7)
商用同期周波数範囲 47Hz~53Hz(@ 50Hz)/ 57Hz~63Hz(@ 60Hz)
商用給電周波数範囲 45Hz~65Hz
最大電流(充電含む定格出力時) <15A <20A <10A <15A <20A
力率調整(定格入出力時) 0.97以上 0.94以上 0.97以上
インバータ出力 接続方法/ 相数・線数 5-15R x 6個 IEC320 C13 x 6個 5-15R x 6個
電圧変動(精度) 定格電圧±3%以内
周波数変動(精度) 同期時 : 入力周波数、非同期時 : 動作周波数±0.1Hz以内
電圧波形、歪率(注3) 正弦波、5%以下 : 線形負荷時、(入出力電圧100V時)
過負荷耐量(注4) 101%~110% : 2分、111%~150% : 30秒、151%~ : 瞬時
効率 最大90%(定格容量出力、満充電時)
運転切り換え時 断時間(停電⇔復電) 0m秒
バイパス切り換え動作 入出力同期時 : 無瞬断、非同期時 : 禁止(オートリターン機能付き)
バッテリ バッテリ種類 制御弁式小型鉛蓄電池 ラミネートセル電池
容量・個数 7Ah、12V × 4個(組電池電圧 : 48V) (組電池電圧 : 44.4V)3.5Ah、22.2V × 4個
バックアップ時間(注5) 7分以上 6分以上 12分以上 10分以上
充電時間 約3時間(上記バックアップ確保までの急速充電) 約4時間(上記バックアップ確保までの急速充電)
期待寿命 5年(外気温25℃) 8年(外気温25℃)
その他 周囲温度 0℃~40℃
相対湿度 10%~90%(無結露のこと)
騒音レベル 45dB以下
表示手段 LED(点滅/点灯)
警報手段 ブザー(断続音/連続音)
ネットワークプロテクタ(注6) ネットワーク/モデム回線上のサージ保護回路
外部インタフェース D-sub 9ピンコネクタ(X-slot 標準通信ポート)
遠隔操作用インタフェース リモートON/OFF、REPO用共用ポート
環境耐量 耐ACノイズ IEC61000-4-4 level3
耐雷サージ IEC61000-4-5 level3
耐静電ノイズ IEC61000-4-2 level3
規格 安全規格 UL1778認定 UL1778認定、CEマーク UL1778認定
EMC VCCI-クラスB適合レベル
外形寸法(W×H×D)/ RM 432×87×494mm(ラックマウント時 2U)(注8)
質量 23kg 17kg

注1 フロントパネルから設定変更可能です。
注2 商用電力だけをインバータ給電します。
注3 ローバッテリ、整流器負荷時は10%以下になります。
注4 耐量超過でバイパス給電切り換えします。
注5 定格出力、周囲温度25℃、初期特性の場合によります。
注6 RJ-45(10BaseT/100Base)、RJ-11
注7 120V設定時は約80~144Vになります。230V設定時は約160~276Vになります。
注8 ラック取りつけフランジ、タワー設置台座を除く本体の寸法です。

拡張仕様

増設バッテリモジュール(EBM)仕様

鉛電池搭載機種 リチウムイオン電池搭載機種
型名 (黒モデル) DL9126-48EBML/B DL9126-48EBMW-1UH
型名 (白モデル) DL9126-48EBML -
装置公称入出力電圧 48V 44.4V
バックアップ時間(定格出力、周囲温度25℃、初期特性) 約30分 : 1.2kVAモデルにEBM1台 増設時合計 約25分 : 1.2kVAモデルにEBM1台 増設時合計
充電時間 約12時間以内 : 内蔵バッテリ+EBM1台分(急速充電の時間)
接続 接続方法 コネクタ付きケーブル(2台目はディジーチェーン)
最大接続台数 2台まで 15台まで
搭載バッテリ バッテリ種類 制御弁式小型鉛蓄電池 ラミネートセル電池
搭載バッテリ(容量・個数) 7Ah、12V × 8個(4個直列x 2並列) 3.5Ah、22.2V × 4個(2個直列x 2並列)
期待寿命 5年 8年
外形寸法(W×H×D)/ RM 432×87×494mm(ラックマウント時2U) 216×44×510mm(ラックマウント時1U、ハーフサイズ)
質量 30kg 8kg

交換バッテリモジュール

鉛電池搭載機種 リチウムイオン電池搭載機種
バッテリモジュール型名 9126RBM-1500 9126RBM-1500W
対象UPS型名 DL9126-JLシリーズ DL9126-JWシリーズ
DL9126-JHLシリーズ
DL9126-RAPSモデル

※交換バッテリモジュールはUPS1台に付き1台必要です。

アクセサリ

型名 型名
タワー設置用台座キット DL9126-PD-KIT
DL9126-PD-KIT/B
ラックマウントレールキット※ RAIL-KIT-2U-EIA
200Vモデル用入出力ケーブル DL9126-HV-OUTC

※EIA規格に対応します。別にラックの備品(ボックスナットとネジのセット)が必要になります。
