DL9127-3000シリーズ

常時商用給電方式
単相 3kVA

こちらの製品は生産終了になりました。
お持ちの製品のリプレースをご検討の方は推奨後継機をご覧ください。

  • 特長
  • 定格・仕様

特長

業界クラストップの最高出力密度!2Uサイズで3kVA/2400W登場!

高効率常時インバータ給電方式

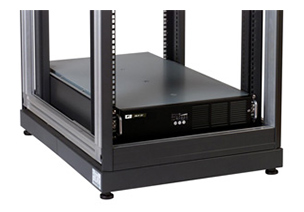

19インチラック対応

  • サーバ用19インチラックに対応(ラック奥行き寸法にご注意ください)
  • ラックマウント時2Uの高出力密度
  • フランジ取り付け位置調整機能(3箇所)によりさまざまな奥行きのラックに対応します。
  • 増設バッテリによるバックアップ時間拡張
  • バッテリホットスワップ機構による無停止交換

*1 ラック取付用のフランジは標準添付です。
(EIA/JIS対応)EIA規格ラック対応の専用ラックマウントレールは別売りです。
*2 バッテリ交換については弊社までお問い合わせください。

インテリジェント

  • セルフテスト、テストコマンドによる自己診断機能
  • 急速充電・フロート充電・充電休止の3ステージ充電制御
  • バッテリ状態監視機能(充電休止時)

セーフティ

  • UL1778 準拠
  • VCCI class A 適合

定格・仕様

定格・仕様

型名 DL9127-3000JL-RML DL9127-3000JL-RMS DL9127-3000JL-11A DL9127-3000JL-11B
定格出力容量 3kVA (2400W)
給電方式 商用同期常時インバータ給電方式 (オンライントポロジー)
冷却方式 強制空冷
主回路方式 入出力非絶縁方式
入出力電圧(注1) 100V(110V、120V)
動作周波数 50Hz/60Hz(自動選択)
商用入力 接続方法 端子台(M5)
相数・線数 単相2線(アース付き)
商用運転電圧範囲(注2) 約85V~132V
商用同期周波数範囲 47Hz~53Hz(@50Hz)/57Hz~63Hz(@60Hz)
商用給電周波数範囲 45Hz~65Hz
最大電流(充電含む定格出力時) <40A
力率調整(定格入出力時) 0.97以上
インバータ出力 接続方法/相数・線数 セグメント1 : NEMA 5-15R×1個(ブレーカ15A)、セグメント2 : 端子台/単相2線アース付き(30A)、NEMA 5-15R×1個(ブレーカ15A)
電圧変動(精度) 定格電圧±3%以内
周波数変動(精度) 同期時 : 入力周波数、非同期およびバッテリ運転時 : 動作周波数±0.1Hz以内
電圧波形/ 歪率(注3) 正弦波/5%以内 : 線形負荷時(入出力100V時)
過負荷耐量(注4) 101~110% : 2分、111~150% : 30秒以上、150%以上 : 0.03秒以上
効率 85%以上(定格容量出力、満充電時)
運転切り換え時断時間(停電⇔復電) 0ms
バイパス切り換え動作 入出力同期運転時 : 無瞬断、非同期時 : 禁止(オートリターン機能付き)
バッテリ バッテリ種類 制御弁式小型鉛蓄電池
容量・個数 7Ah相当 12V×8個直列(組電池電圧 : 96V) 48セル
バックアップ時間(注5) 5分 10分
充電時間 6時間以内(上記バックアップ時間を確保するまで) 12時間
期待寿命 5年(周囲温度25℃)
その他 周囲温度 0~40℃
相対湿度 10~90%(無結露のこと)
騒音レベル 55dB以下
表示手段 LED(点滅/ 点灯)
警報手段 ブザー(断続音/ 連続音)
外部インタフェース D-sub 9ピンコネクタ(X-slot 標準通信ポート)
遠隔操作用インタフェース(注1) リモートON/OFF、REPO共用ポート
環境耐量 耐ACノイズ IEC61000-4-4 level3
耐雷サージ IEC61000-4-5 level3
耐静電ノイズ IEC61000-4-2 level3
規格 安全規格 UL1778 準拠
EMC VCCI-クラスA適合レベル
外形寸法(W×H×D) 432×87×770(2U)mm 432×174×484(2U)mm 220×556×504(2U)mm 290×556×504(2U)mm
質量 46kg 47kg 60kg 95kg

注1 フロントパネルから設定変更可能です。
注2 商用電力だけをインバータ給電する範囲です。
注3 10%以下整流器負荷時およびバッテリ残容量29%以下
注4 耐量超過でバイパス給電切換します。ただし、150%を超える場合は出力断します。バッテリ運転時 : 出力断
注5 定格出力、周囲温度25℃、バッテリ初期特性の場合になります。
注6 寸法Dは突起物(端子台カバー等)やフランジ類は除きます。

拡張仕様

増設バッテリモジュール(EBM)仕様

型名 DL9127-96EBML-RML DL9127-96EBML-RMS DL9127-96EBCL-02
対象機種 DL9127-3000JL-RML DL9127-3000JL-RMS DL9127-3000JL-11A
DL9127-3000JL-11B
装置公称入出力電圧 96V
バックアップ時間 : 1台増設時 約20分 約10分 約20分(本体装置11A時)
(入出力定格時、周囲温度25℃、 約30分(本体装置11B時)
バッテリ初期特性時)
充電時間 約16時間 約12時間 約24時間(本体装置11A時)
(満充電時の90%まで/1EBM当たり) 約36時間(本体装置11B時)
接続 接続方法 コネクタ付きケーブル(2台目はディジーチェーン)
最大接続台数 2台まで 4台まで 本体装置11A時 : 2台まで
本体装置11B時 : 1台まで
搭載バッテリ バッテリ種類 制御弁式小型鉛蓄電池
容量・個数 7Ah相当、12V×16個直列 7Ah相当、12V×8個直列 7Ah相当、12V×16個直列
(8個直列×2並列) (8個直列×2並列)
期待寿命 5年
外形寸法(W×H×D) 432×87×770(2U)mm 432×87×770(2U)mm 200×556×504mm
質量 65kg 31kg 75kg

交換バッテリモジュール

交換バッテリモジュール型名 対象機種
9127RBM-3000L1 DL9127-3000JL-RML
9127RBM-3000L2 DL9127-96EBML-RML
9127RBM-3000S DL9127-3000JL-RMS
DL9127-3000JL-11A
DL9127-96EBML-RMS
9127RBM-3000S2 DL9127-3000JL-11B
DL9127-96EBCL-02

アクセサリ

品名 型名
ラックマウントレールキット RAIL-KIT-2U-EIA
保守バイパスユニット(3kVA) MB-302M11
コンセント共締め金具 PLUG-STOP9127L

※EIA規格に対応します。別にラックの備品(ボックスナットとねじ)のセットが必要となります。
