Jシリーズ

常時インバータ給電方式
単相 1~10kVA

こちらの製品は生産終了になりました。
お持ちの製品のリプレースをご検討の方は推奨後継機をご覧ください。

  • 特長
  • 定格・仕様
  • 各部名称
  • オプション
  • ダウンロード

特長

コンパクトボディに先進の機能を満載

従来モデルとの比較

Jシリーズ 寸法〔mm〕W×D×H 質量〔%〕 体積〔%〕
1kVA 128×365×214 65 50
1.5kVA 128×545×214 48 20
2kVA 160×500×430 81 46
3kVA 160×550×430 77 51

機能

  • 高力率 : 入力力率は約1.0
  • 出力過負荷保護
  • 復電時の自動リブート
  • バッテリの過放電保護
  • バッテリの緩放電保護

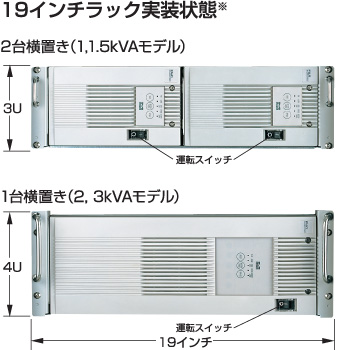

縦置き・横置き自由自在で,19インチラックにもピッタリ収納(1~3kVA)

オプションの増設バッテリ箱と組み合わせることで、さらに高密度実装を実現します。

※ 横置きする場合は、運転スイッチが下側になるように設置してください。
※ 1、1.5kVAモデルは、1台からでも実装可能です。

1U : 44.45mm(EIA規格)

固定用金具を標準付属(2kVA以上)

床面への固定金具を標準付属しています。

豊富なインタフェースを標準装備

  • 標準監視用インタフェース(接点)
  • PC用インタフェース(接点、シリアル)
  • リモート ON/OFF

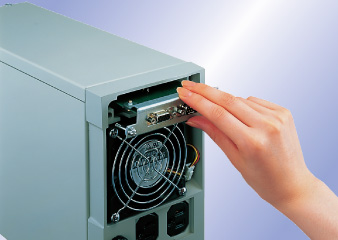

オプションのインタフェースボードでさまざまなコンピュータ環境に対応

新開発のWeb/SNMPカード(オプション)を装着すれば、ネットワークに楽々接続。ブラウザよりUPSにアクセス。コンピュータを選びません。

充実したバッテリチェック機能

  • 期待寿命5年(周囲温度25℃、0.25CA放電)のバッテリを搭載し、メンテナンス費用を低減。
  • 充実したバッテリチェック機能(起動時/自動、運転時/手動、1ヶ月ごと/自動)
  • 温度補正付きバッテリ交換タイマにより、交換時期をブザーとLEDで知らせます。
  • バッテリにはバッテリトレイを採用し、万一のバッテリの液漏れ対策も万全です。

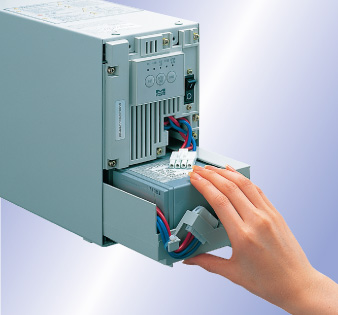

バッテリのイージーメンテナンス

  • 前面引出し構造
  • ホットスワップ可能

海外規格対応

  • UL1778取得
  • CEマーキング適合品も製作可能

定格・仕様

定格・仕様

1~3kVA

形式 M-UPS010J11W-L M-UPS010J11W-UL M-UPS015J11W-L M-UPS015J11W-UL
UL認定*1 - -
定格 1kVA/0.8kW 1.5kVA/1.2kW
UL認定定格 - 1kVA/0.7kW - 1.5kVA/0.9kW
冷却方式 強制空冷
給電方式 商用同期常時インバータ給電
停電切換時間 無瞬断
直送バイパス回路 有(リレー切換)
交流入力 相数
単相2線
電圧 100V±15%
周波数 50または60Hz±5%
力率 0.97以上
高調波電流限度値 汎用UPSの高調波抑制対策ガイドラインに準拠
交流出力 相数 単相2線
電圧 100V±2%
周波数 50または60Hz
周波数精度 ±0.1%以下(内部発振時)
電圧波形 正弦波
電圧波形歪率 線形負荷時3%以下
過負荷保護 10A(実効値)
30A(ピーク値)
15A(実効値)
45A(ピーク値)
バッテリ 保持時間(初期値)
7分(負荷700W)
10分(負荷1050W)
公称電圧 36V 60V
種類 小型制御弁式鉛蓄電池(長寿命バッテリ)
その他 周囲温度 0~+40℃
相対湿度 30~90%
騒音 40dB(A)以下
発熱量 約145W 約215W
外形寸法(W×D×H) 128×365×214mm 128×545×214mm
質量 14.5kg 21.5kg
外部接続 入力 2Pアース付きプラグ(コード2m)
出力 2Pアース付き
抜止コンセント×4
2Pアース付き
コンセント×4
2Pアース付き
抜止コンセント×4
2Pアース付き
コンセント×4
入力側ブレーカ容量 15A以上 20A以上
形式 M-UPS020J11W-L
M-UPS020J11L-L
M-UPS020J11W-UL M-UPS030J11W-L
M-UPS030J11L-L
M-UPS030J11W-UL
UL認定*1 - -
定格 2kVA/1.6kW 3kVA/2.4kW
UL認定定格 - 2kVA/1.6kW - 3kVA/2.4kW
冷却方式 強制空冷
給電方式 商用同期常時インバータ給電
停電切換時間 無瞬断
直送バイパス回路 有(サイリスタ切換)
交流入力 相数
単相2線
電圧 100V±15%
周波数 50または60Hz±5%
力率 0.97以上
高調波電流限度値 汎用UPSの高調波抑制対策ガイドラインに準拠
交流出力 相数 単相2線
電圧 100V±2%
周波数 50または60Hz
周波数精度 ±0.1%以下(内部発振時)
電圧波形 正弦波
電圧波形歪率 線形負荷時3%以下
過負荷保護 20A(実効値)
60A(ピーク値)
30A(実効値)
90A(ピーク値)
バッテリ 保持時間(初期値) 12分(負荷1400W) 10分(負荷2100W)
公称電圧 96V 120V
種類 小型制御弁式鉛蓄電池(長寿命バッテリ)
その他 周囲温度 0~+40℃
相対湿度 30~90%
騒音 42dB(A)以下
発熱量 約290W 約430W
外形寸法(W×D×H) 160×500×498mm 160×550×498mm
質量 40kg 47kg
外部接続 入力 端子台(M5)
出力 端子台(M5)
2Pアース付き
抜止コンセント×4
端子台(M5)
2Pアース付き
コンセント×4
端子台(M5)
2Pアース付き
抜止コンセント×4
端子台(M5)
2Pアース付き
コンセント×4
入力側ブレーカ容量 30A以上 40A以上

*1 CEマーキング対応品も製作可能です。

※ 固定金具(ミニUPSを床に固定するためのL形の板)は、キャスタ付きのモデル(2~10kVA)に標準付属されます。

5~10kVA

形式 M-UPS050J11L M-UPS050J12L-UL(CE) M-UPS050J22L-UL(CE)
UL認定(CEマーキング対応) -
定格 5kVA/4kW
冷却方式 強制空冷
給電方式 商用同期常時インバータ給電
停電切換時間 無瞬断
直送バイパス回路 有(サイリスタ切換)
交流入力 相数 単相2線
電圧 100V±15% 200V±15%
周波数 50または60Hz±5%
力率 0.97以上
高調波電流限度値 汎用UPSの高調波抑制対策ガイドラインに準拠(5kVA以下)
交流出力 相数 単相2線 単相2線(単相3線も可能)
電圧 100V±2% 100および200V±2%
周波数 50または60Hz
周波数精度 ±0.1%以下(内部発振時)
電圧波形 正弦波
電圧波形歪率 線形負荷時3%以下
過負荷保護
(100V出力時)
60A(実効値)
180A(ピーク値)
過負荷耐量 120% 1分間
バッテリ 保持時間(初期値) 10分(負荷4000W)
公称電圧 216V
種類 小型制御弁式鉛蓄電池(長寿命バッテリ)
その他 周囲温度 0~+40℃
相対湿度 30~90%
騒音 45dB(A)以下 47dB(A)以下
発熱量 約710W 約880W
外形寸法W×D×H 240×710×550mm 350×710×675mm
質量 100kg 165kg
外部接続 入力 端子台(M6)
出力 端子台(M6)
入力側ブレーカ容量 70A以上 35A以上
形式 M-UPS075J12L-UL(CE) M-UPS075J22L-UL(CE) M-UPS100J12L-UL(CE) M-UPS100J22L-UL(CE)
UL認定(CEマーキング対応)
定格 7.5kVA/6kW 10kVA/8kW
冷却方式 強制空冷
給電方式 商用同期常時インバータ給電
停電切換時間 無瞬断
直送バイパス回路 有(サイリスタ切換)
交流入力 相数 単相2線
電圧 100V±15% 200V±15% 100V±15% 200V±15%
周波数 50または60Hz±5%
力率 0.97以上
高調波電流限度値 汎用UPSの高調波抑制対策ガイドラインに準拠(5kVA以下)
交流出力 相数 単相2線(単相3線も可能)
電圧 100および200V±2%
周波数 50または60Hz
周波数精度 ±0.1%以下(内部発振時)
電圧波形 正弦波
電圧波形歪率 線形負荷時3%以下
過負荷保護
(100V出力時)
90A(実効値)
270A(ピーク値)
120A(実効値)
360A(ピーク値)
過負荷耐量 120% 1分間
バッテリ 保持時間(初期値) 10分(負荷6000W) 10分(負荷8000W)
公称電圧 216V
種類 小型制御弁式鉛蓄電池(長寿命バッテリ)
その他 周囲温度 0~+40℃
相対湿度 30~90%
騒音 47dB(A)以下
発熱量 約1060W 約1420W
外形寸法W×D×H 350×750×900mm 350×750×1050mm
質量 245kg 300kg
外部接続 入力 端子台(M8)
出力 端子台(M8)
入力側ブレーカ容量 100A以上 50A以上 125A以上 70A以上

※ 固定金具(ミニUPSを床に固定するためのL形の板)は、キャスタ付きのモデル(2~10kVA)に標準付属されます。

標準インタフェース

入出力インタフェースボード(標準装備)

各部名称

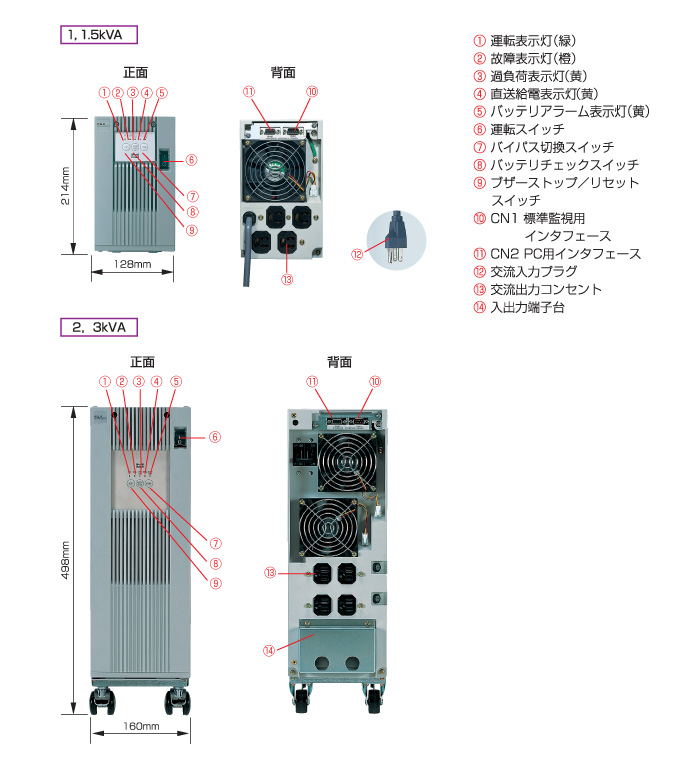

1~3kVA

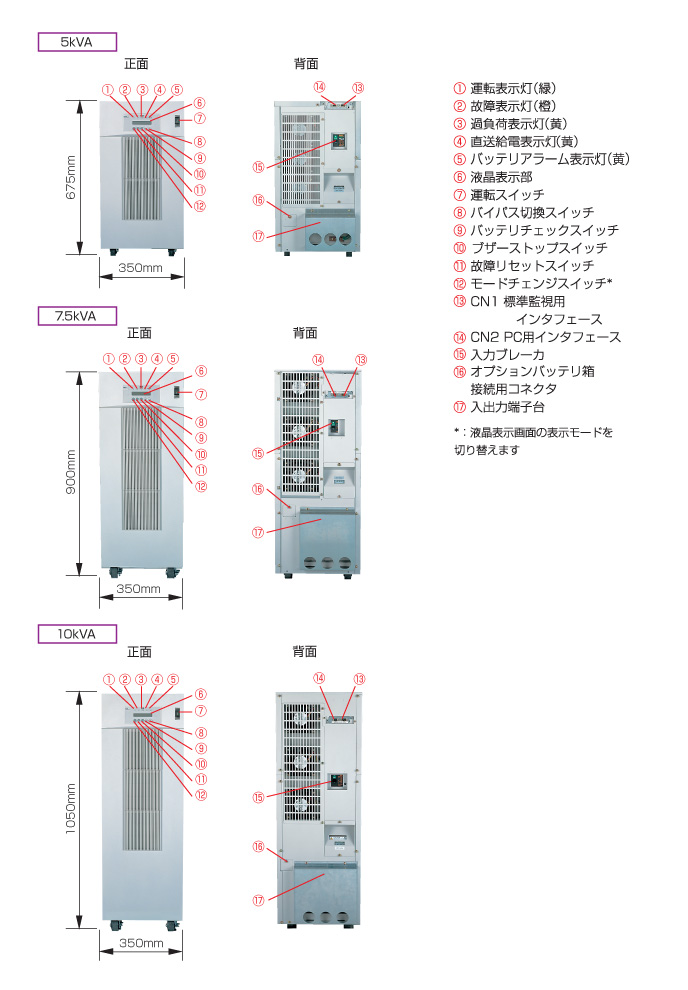

5~10kVA

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
端子台出力ボード(RRACWP01) 標準インタフェースボードと同じ機能を提供しますが、CN1のコネクタで出力していた放電終止予告・入力停電・装置故障の各信号を端子台で出力します。監視盤や制御装置などのサーバ以外の負荷とのインタフェースをとる場合の配線作業を簡単にします。
WEB/SNMPカード(RRACWL02) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
NetpowerView F NetpowerView F(ネットパワービューエフ)は、高機能なUPS管理ソフトです。
ネットワーク経由の電源監視や、マルチサーバシャットダウンが可能です。
Pupsman PUPSMAN(ピーウプスマン)はモジュールサイズの小さいUPS管理プログラムです。(フリーソフト)
英語版OSにも対応しています。
UPSUtilityコマンド お客様のアプリケーションプログラムから、UPSを直接制御するためのコマンド類です。
NetpowerView GroupMGR NetpowerView GroupMGRは、複数のUPSをまとめて監視するプログラムです。
RCCMD-ADV RCCMD-ADVは、ネットワーク対応のリモートシャットダウンプログラムです。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
RC 83-8n 小容量無停電電源装置 富士ミニUPS Jシリーズ 1~10kVA[PDF] PDF(1,331KB)
