LXシリーズ

高密度ラック対応で業界最高出力密度
常時インバータ給電方式
単相 10kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • ダウンロード

特長

省力空調に適したバッテリを採用

ニッケル水素電池搭載により、省力空調環境(35℃)下で4年のメンテナンスフリーを実現

高密度ラック対応の業界最高出力密度

  • ニッケル水素電池と先進のバッテリ制御技術により、9kWを高さ5Uに凝縮
  • 高密度、高電力化するラックに最小Uサイズで設置でき、スペースを有効活用

消費電力、発熱量の低減

  • 同容量帯で業界最高の効率96%を達成
  • UPSの消費電力低減と発熱量の従来比20%軽減で空調の省力化もでき、PUE*の向上に貢献

* PUE : Power Usage Effectiveness

定格・仕様

項目 10kVA
形式 M-UPS100AN2V-(B)
運転方式 常時インバータデュアルコンバージョン方式
交流入力 定格電圧 160 ~ 288V(歪率 : 5%以下)
相数・線数 単相2線
周波数 50/60Hz±5%
最大入力電流 65A以下
力率 97%以上
交流出力 定格出力容量 10kVA/9kW
相数・線数 単相2線
出力電圧 200V±2%
出力周波数 通常時 : 入力周波数に同期
電圧波形歪率 6%以下
負荷力率 0.5 ~ 1.0(定格 : 0.9)
回復時間 0.1秒以内(ただし、電流制限が動作しない場合のみ)
過負荷保護 50Aまたは9000W(実効値)/150A(ピーク値)
バッテリ 種類 ニッケル水素蓄電池
バックアップ時間 約5分(負荷9000W時)
公称電圧 259.2V(1.2V×216直列×2並列)
充電時間 8時間以内
外部接続 入力 端子台(M6)
出力 端子台(M6)、NEMAL6-30×2口
環境条件 周囲温度 0 ~+40℃
相対湿度 10 ~ 95%(結露なきこと)
騒音 55dB(A)以下(装置前面1m)
入力インパルス 2kV(1.2μs×50μs)
冷却方式 強制空冷
外形寸法(W×D×H) 〔mm〕 436.4×780×212(5U)
質量 89kg
主なオプション ・インタフェースケーブル(FiFH/WS9)
・ラックレール一式(標準添付)
・標準インタフェースボード RRACWG105(標準添付)

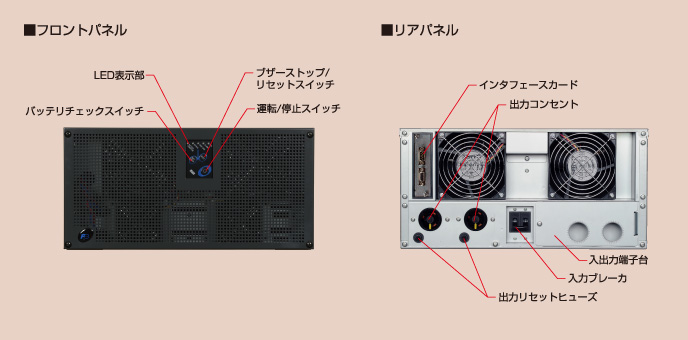

各部名称

ダウンロード

外形図

資料No. ファイル名 種類(サイズ)
HG424164 外形図 LXシリーズ[別ウィンドウ] PDF(1.1MB)

接続図

資料No. ファイル名 種類(サイズ)
HG425008 系統図 LXシリーズ[別ウィンドウ] PDF(81.0KB)

仕様書

資料No. ファイル名 種類(サイズ)
HG524369 製作仕様書 LXシリーズ[別ウィンドウ] PDF(197.4KB)

カタログ

資料No. ファイル名 種類(サイズ)
26A1-J-0003-LX カタログ LXシリーズ[別ウィンドウ] PDF(761.9KB)

取扱説明書

資料No. ファイル名 種類(サイズ)
INR-HG5983 取扱説明書 LXシリーズ[別ウィンドウ] PDF(1.1MB)
