ダウントランス(RRAP020R)

サーバラックに搭載し、AC200VをAC100Vに変換するトランスです

問い合わせフォーム
  • 特長
  • 定格・仕様
  • ダウンロード

特長

高さ2Uの超薄型トランス

環境配慮

高効率(96%)、自然空冷、静音、RoHS対応

接続負荷の監視

負荷量の表示、過負荷・負荷側地絡の通知

豊富な内部監視機能

制御電源異常・トランス温度異常

高い運転継続性

ファンレス構造、運転中のプリント板交換可能

セキュリティ

コンセントカバーによる出力コンセントの無断使用防止

定格・仕様

定格・仕様

型式 RRAP020R
冷却方式 自然空冷
装置効率 96%以上
交流入力 電圧 180~231V(定格 : 200V)
周波数 50または60Hz±5%
相数 単相2線
励磁突入電流 226A(ピーク)以下
(20 2Ax8倍以下 : 電源インピーダンス3%にて)
容量 2.0kVA
入力端子 (端子台M4ねじ(NEMAL6-15Pのプラグコード3m付き)
交流出力 定格容量 2.0kVA
電圧 100V(入力x1/2±3.5%)
周波数 入力周波数に同期
相数 単相2線
出力コンセント NEMA5-15P対応抜止式(2口x5個)
過負荷保護 サーキットプロテクタ(15AT)x5組(1個/2口)
環境条件 周囲温度 0~+40°C
相対湿度 30~90%
騒音 45dB(A)以下(装置前面 : 1m)
その他 温度保護 トランス温度異常で、入力サーキットプロテクタトリップ
プリントボード
交換
運転中の交換可能
外形寸法
(W×D×H)
430x700x86.25mm(2U)
質量 37.5kg
環境対応 RoHS対応

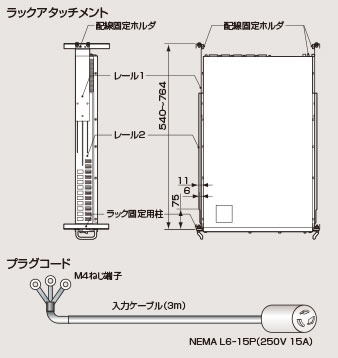

外形・各部名称

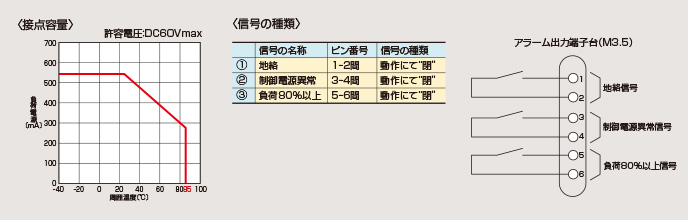

アラーム出力端子台

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26F1-J-0010 ラック搭載可能な超薄型トランス ダウントランスボックス 2kVA[PDF] PDF(770KB)
