電源ユニット RPXJ(PXJ3・PXJ5後継機)

  • 仕様はPXJ3・PXJ5と同等です。
  • 形状も従来と変更がありませんので、スムーズに置換えが可能です。
電源ユニット RPXJ(PXJ3・PXJ5後継機)

機器仕様

  RPXJ3 RPXJ5
入力電源 AC100V±10%または AC115V±10% 50/60Hz 単相
出力電圧 DC25.8V + 0.5 - 1.0% DC25.8V ±0.5%
出力容量 3A 10A
並列運転 不能 可能
バッテリーバックアップ
(オプション)
不能 可能
(DC110V+ 30 - 20%直流電源またはバッテリによる バックアップ時は AC100V ラインに絶縁トランスが
必要となります。
保護機能 短絡保護(過電流垂下特性、自然復帰)
過電圧保護(過電圧で出力電圧断、電源 OFF でリセット)
効率 80% typ(AC100V、3A 負荷) 85% typ(AC100V、10A 負荷)
入力電流 1.9Arms typ(AC100V、3A 負荷) 4.7Arms typ(AC100V、10A 負荷)
停電処理機能
(オプション)
電源断後約 30ms で停電検出し、電源断信号(オープンコレクタ、ON)出力(AC90V 以上時)
保持時間 電源断後 40ms まで出力保持(但し、入力 AC90V で出力 20V 以上)し、その後
約 100ms は出力断状態持続 約 500ms は出力断状態持続
警報出力 出力電源断にて警報接点送出、1 接点
接点容量 AC220V、0.5A/DC24V、0.5A 接点容量 AC220V、3A/DC24V、2A
絶縁耐圧 入力(一次)、警報出力-ケース間 AC1500V 1 分間(リーク電流 10mA 以下)
出力(二次)-ケース間 AC500V 1分間
サージ保護 電源 1次側バリスタアレスタ付き
絶縁抵抗 各端子-アース間 DC500V メガで 100MΩ 以上
周囲温度 0 〜 45℃
周囲湿度 90% RH 以下(但し結露無き事)
取付方法 ラック取付け
質量 約 3kg 約 7kg
外被形式 鋼板製ケース
外形寸法(H×W×D) 247×74×221 247×299×205
塗装 黒色

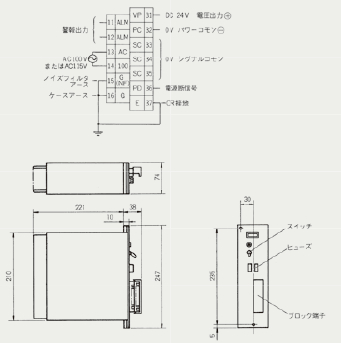

● RPXJ3 接続図

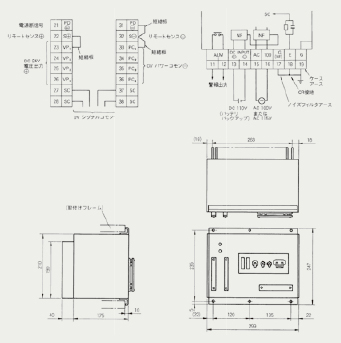

● RPXJ5 接続図
