ホーム > 製品情報 > PXJ,PXMのリメイク品> ディストリビュータ RPXM(PXM後継機)

PXJ,PXMのリメイク品

ディストリビュータ RPXM(PXM後継機)

  • 仕様はPXMと同等です。
  • 形状も従来と変更がありませんので、スムーズに置換えが可能です。
ディストリビュータ RPXM(PXM後継機)

機器仕様

電源電圧 DC25.8V(システム電源RPXJより供給する)
入力信号 DC4〜20mA(入力抵抗250Ω)
DC4〜20mA受信用(発信器用電源なし 250Ω内蔵)
用途 最大4ループ用
発信器用電源電圧 DC24V
出力信号 出力バッファ アンプなしの場合  DC1〜5V(出力抵抗 250Ω)
出力バッファ アンプ付の場合   DC1〜5V(出力抵抗 250Ω)…1ループ当たり1点
 DC1〜5V(許容負荷抵抗 10kΩ以上)…1ループ当たり2点
(注)短絡片付0+端子は出力バッファなし
許容差 ±0.1%(入力信号を基準としそのフルスパンに対して)
周囲温度 0〜45℃
周囲湿度 90%RH以下
質量 約1kg
外形寸法 200×80×91.5mm(H×W×D)
塗装色 ケース:黒色(合成樹脂成形品)
カバー:半透明(合成樹脂成形品)
オプション 指定によりアレスタ内蔵可能

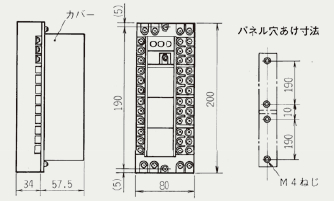

● 外形図

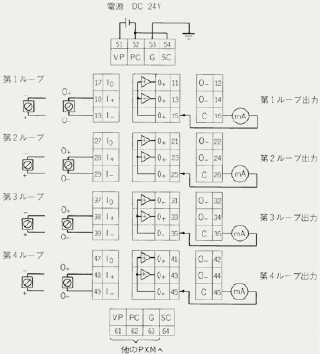

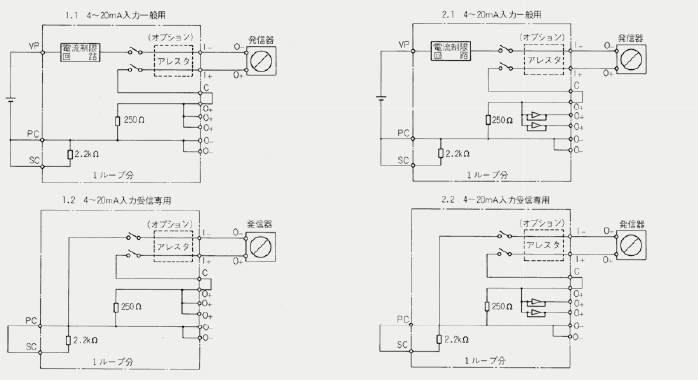

● 外部接続図

注)11, 13は15、21, 23は25、31, 33は35、41, 43は45のバッファアンプ付き出力端子

システム構成例

ダウンロード
