盤内高圧機器の変遷

お使いの盤内高圧機器はどの世代のものですか?

  ↓クリックすると該当電子カタログへリンクしている画面が開きます。

高圧受配電機器の変遷

機器リニューアルのおすすめ



旧型の製品との互換性に配慮した製品を揃えています

時代の変遷と共に、機器の小型化や遮断・開閉性能を向上するため、様々な製品モデルチェンジ、変更を実施しています。その中で、現在の製品と過去の製品の互換性がない製品も少なくありません。
弊社では、現在製作している製品をベースに、旧形との互換を配慮した製品を品揃えしています。



リニューアル事例:下記の様に、当社では、数多くの互換性を配慮した製品を用いたリニューアル実績があります。

真空遮断器のリニューアル例

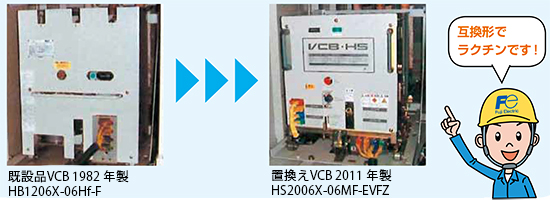

互換形を使用

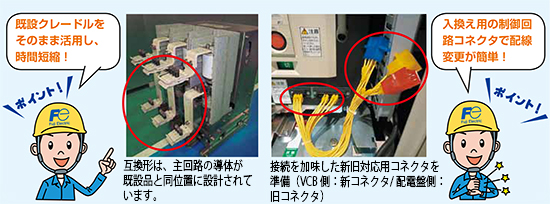

配電盤断路部、抽出枠をそのまま使用し、停電時間を大幅削減が可能です。

hv_renewal_acb

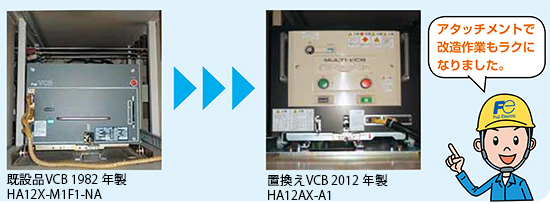

アタッチメントを使用

標準真空遮断器に架台と各アタッチメントを取付け、盤内改造を最小化できます。

hv_renewal_acb02



電磁接触器のリニューアル例

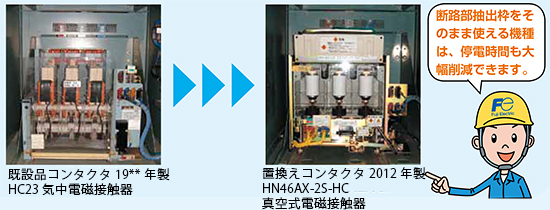

断路部抽出枠をそのまま使用

配電盤断路部、抽出枠 をそのまま使用し、停電時間を大幅削減が可能です。

hv_renewal_vcb



高圧真空遮断器(VCB)互換形を使用した場合

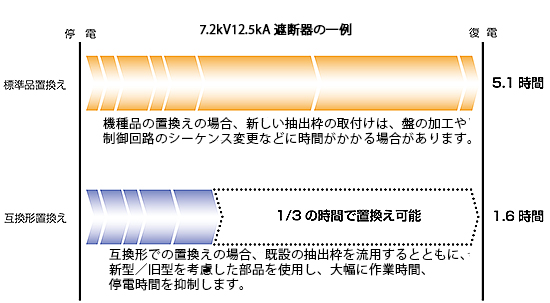

更新時、互換形を利用すると大幅な作業時間(停電時間)の短縮につながります。 hv_renewal_vcb



※ 設置環境や遮断器の種類で作業は変わる場合がございます。

 [互換形置換えの主な作業内容]
@ 既設遮断器の引出し…………制御回路を抜き、リフターなどで遮断器を盤外へ。
A 盤内の清掃・確認…………… 盤側断路部、抽出枠の点検とメンテナンス(グリスアップなど)。
B 既設遮断器の仕様確認………電気的仕様の確認、既設図面の内容と照らし合わせ構造確認。
C 互換形遮断器の確認…………既設遮断器の仕様とのチェック、遮断器としての最終確認。
D 互換形遮断器の挿入…………リフターなどで遮断器を盤内へ、動作チェック、遮断器と盤との接触部確認。
                      制御回路配線チェック、挿入。



hv_renewal_vcb02



旧製品と現行品

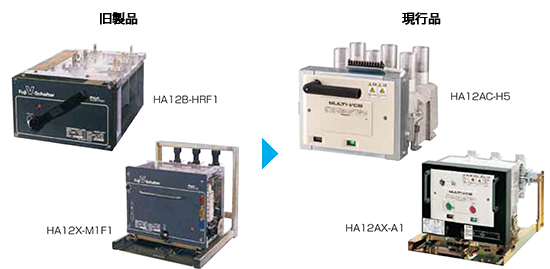

■ 高圧真空遮断器(VCB) 3.6/7.2kV 12.5kA の例>

hv_renewal_vcb02

【機種の履歴】

高圧真空遮断器(VCB) 形式 製造年
HA08 / 12 □−□□□ 1981 年〜 1986 年
HA08 / 12 □−□□□− N 1986 年〜 1989 年
HA08 / 12 □−□□□− NA 1989 年〜 1993 年
HA08 / 12 □−□□ (マルチVCB) 1992 年〜 現行機種
HA08 / 12A □−□□ 2003 年〜 現行機種

の引出し形は2003 年に生産中止

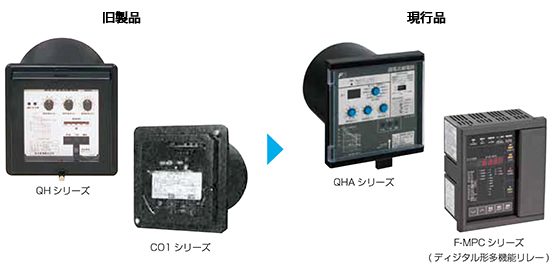

■ 保護継電器

hv_renewal_vcb02

【機種の履歴】

保護継電器 形式 製造年
CO1-53a,63a、CH1-53a,63a 〜 1995 年
QH-OC1、OC2 1990 年〜 2013 年
QHA-OC1、OC2 2011 年〜 現行機種

過電流継電器の形式にて表示

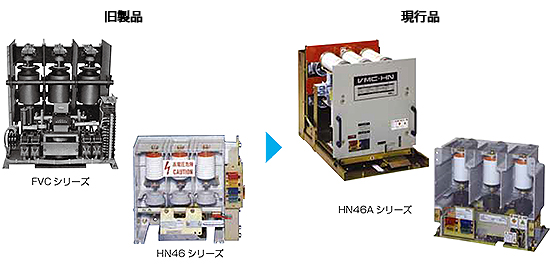

■ 高圧真空電磁接触器(VMC)

hv_renewal_vcb02

【機種の履歴】

高圧真空電磁接触器(VMC) 形式 製造年
FVC、VCM、VCF 1969 年〜 1980 年
HR 1980 年〜 1987 年
HN46 1987 年〜 2000 年
HN46A 2000 年〜現行機種
