鉄道

鉄道車両向けパワーエレクトロニクス機器

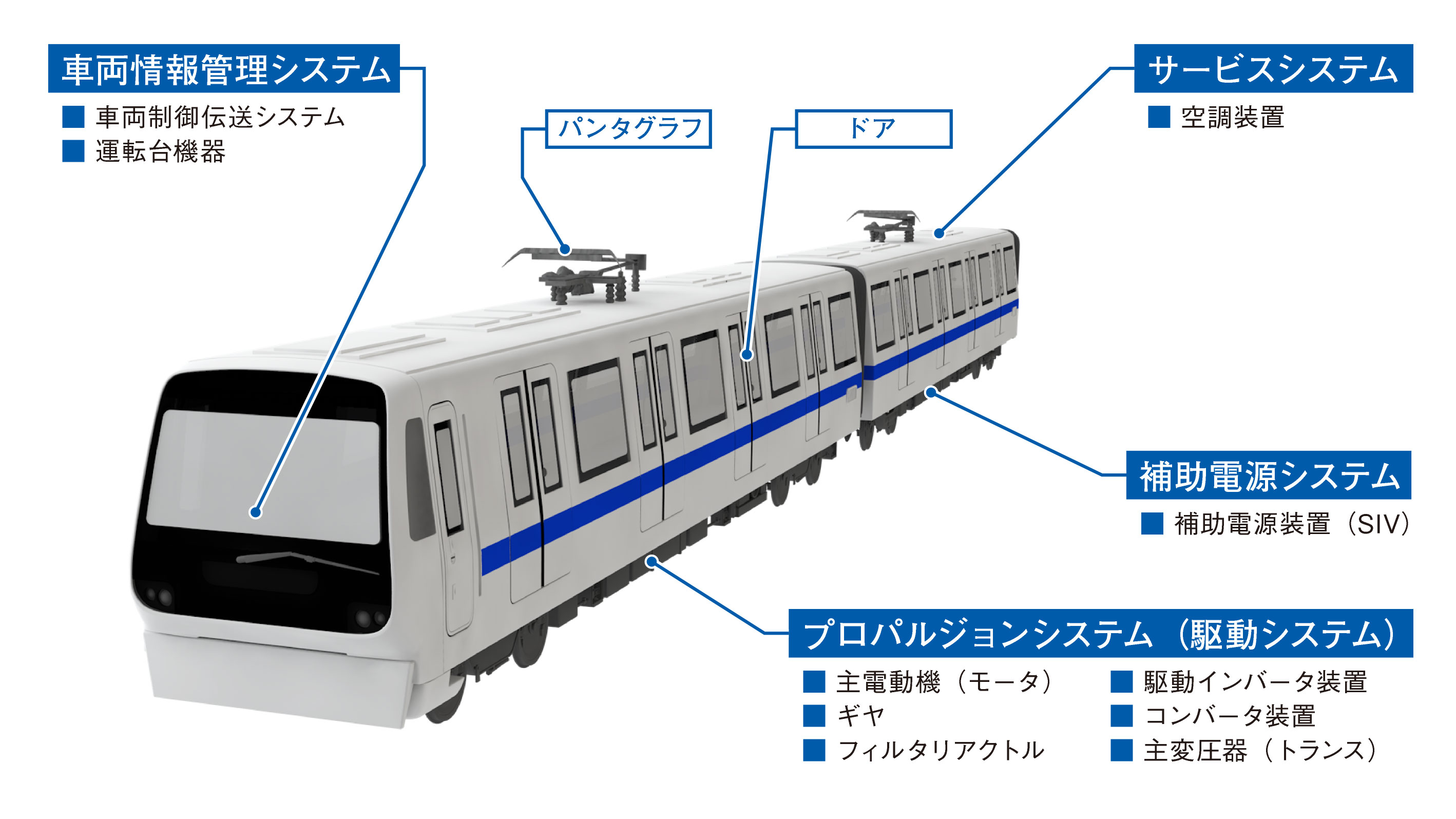

鉄道車両には主電動機の駆動のほかに、補助電源装置、空調装置、ドア開閉装置など多くのパワーエレクトロニクス機器が使われています。 ここでは、⾞両⽤パワーエレクトロニクスに適した富⼠電機のパワー半導体製品を紹介します。



主変換装置の回路例

主電動機駆動の回路構成の例を⽰します。 電圧が交流電圧の場合と直流電圧の場合があります。 交流の場合は、トランス介した後にPWMコンバータで直流に変換し、 VVVFインバータで主電動機を駆動します。

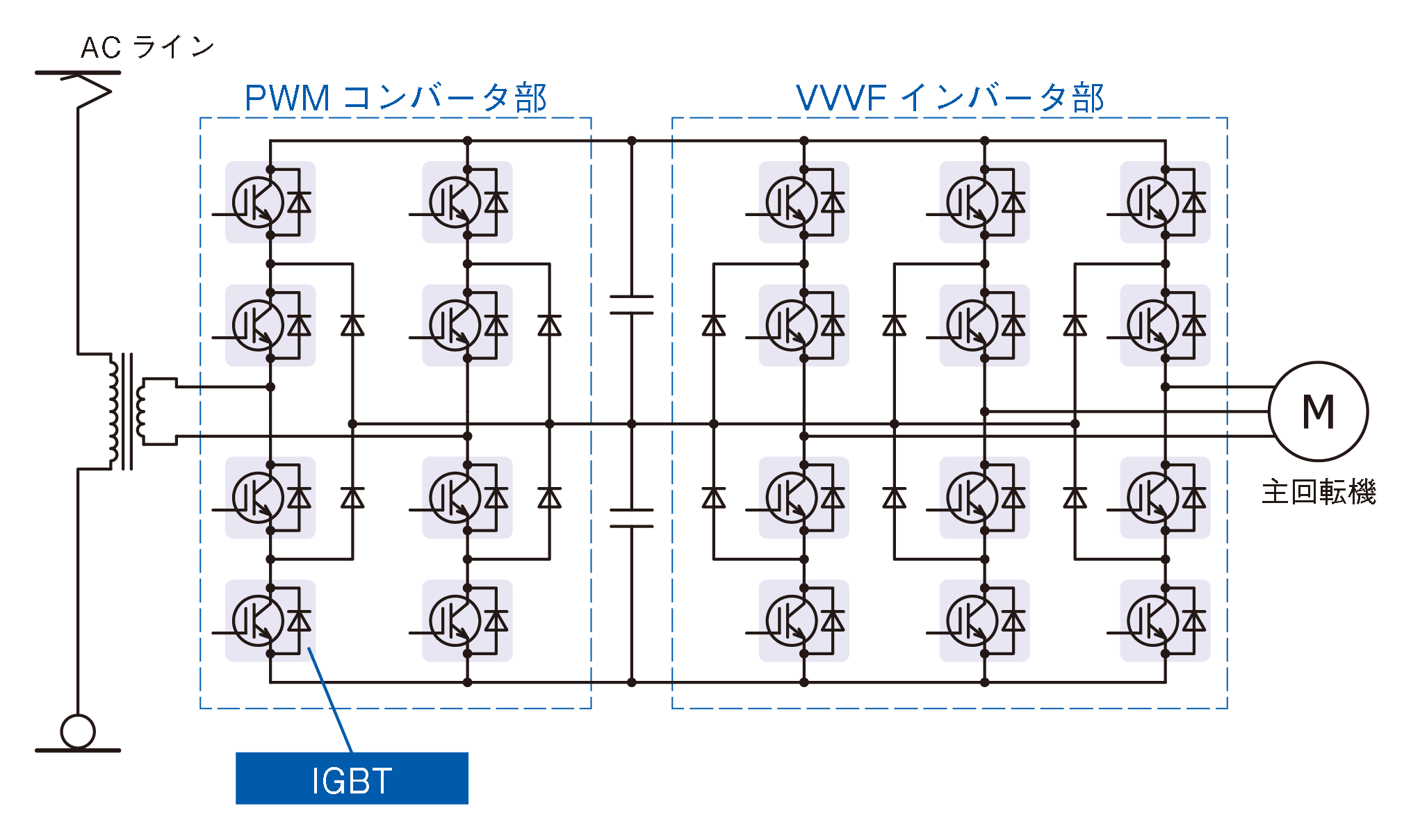

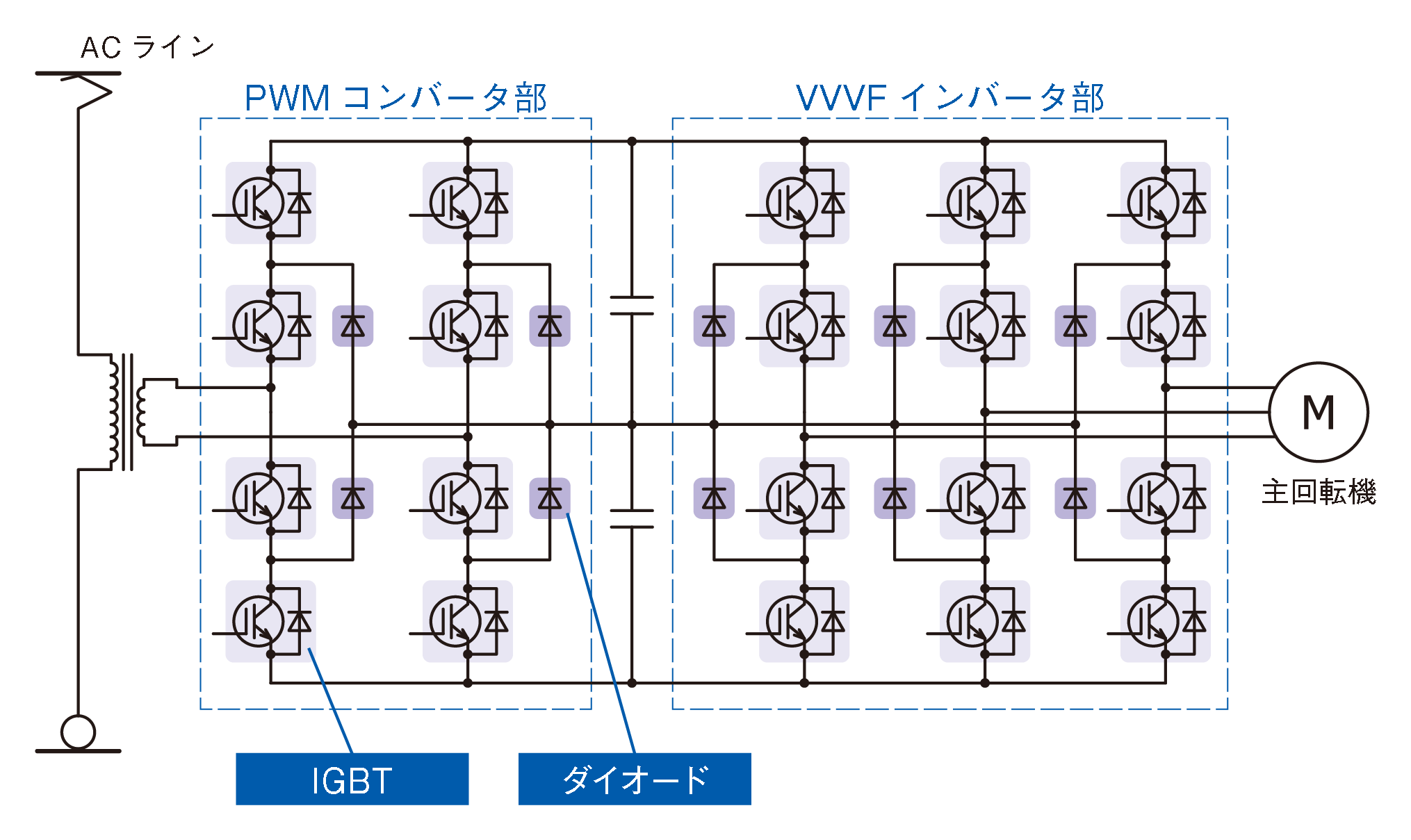

交流型電車用主変換装置の例

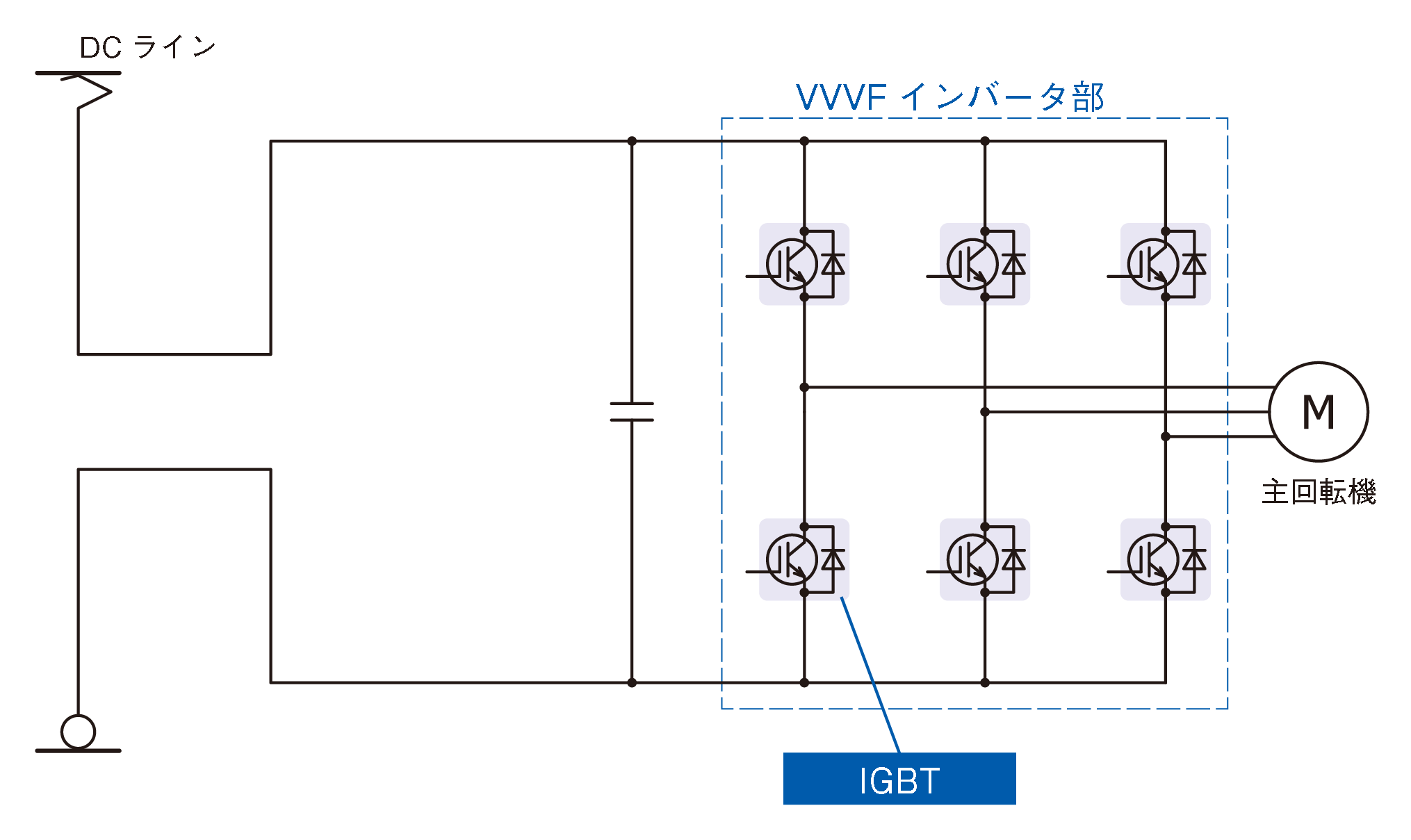

直流型電車用主変換装置の例



き電電圧の例

セグメント 都市鉄道 都市間鉄道
エリア 地下鉄・LRV 電車 高速車両
欧州 DC600V/DC750V/DC825V/DC1500V DC1500V/DC3000V/AC15kV/AC25kV AC25kV
  西欧 DC600V/DC750V/DC1500V DC1500V/DC3000V/AC15kV/AC25kV AC15kV/AC25kV
東欧 DC600V/DC750V DC1500V/DC3000V/AC25kV
CIS DC600V/DC750V/DC825V DC1500V/DC3000V/AC25kV AC25kV
北米 DC600V/DC750V AC25kV
中南米 DC600V/DC750V/DC1500V/DC3000V DC3000V -
アジア・太平洋 DC600V/DC750V/DC1500V DC1500V/AC20kV/AC25kV AC25kV
中東・アフリカ DC750V/DC1500V DC3000V/AC25kV -
Global DC750V/DC1500V DC1500V/AC25kV AC25kV


補助電源装置の回路例

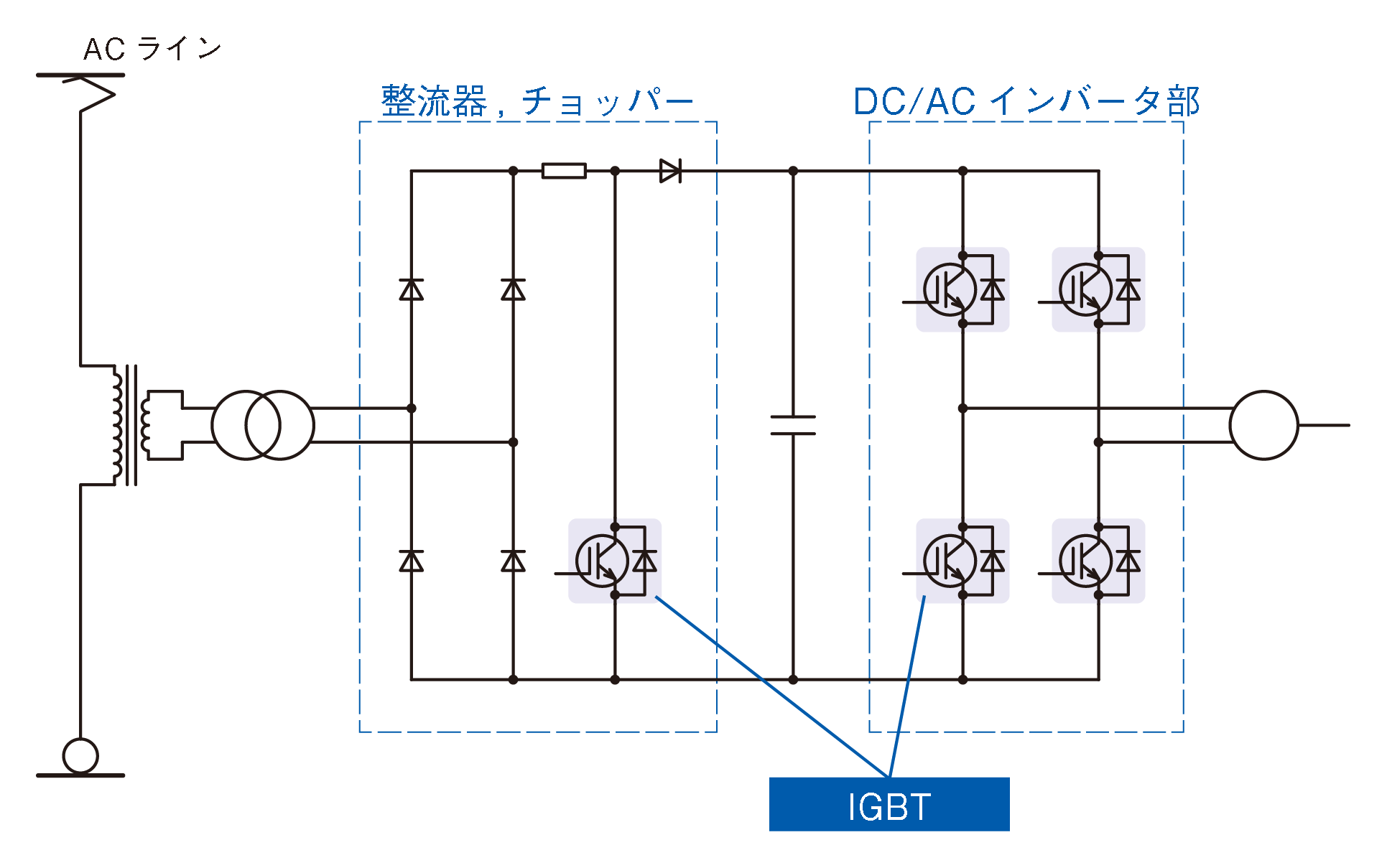

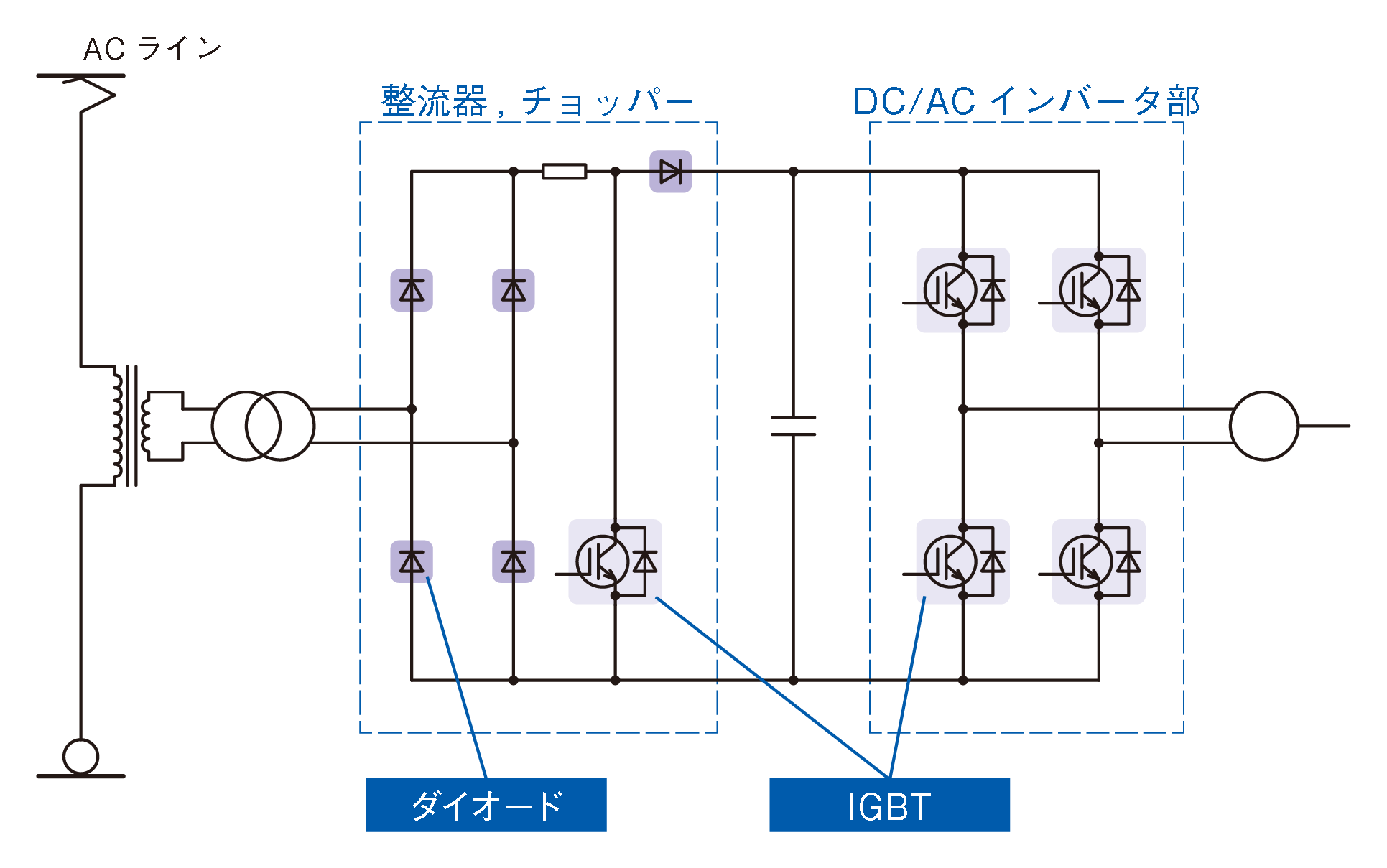

交流型電車の補助電源装置例



直流型電車の補助電源装置例



セグメント 都市鉄道 都市間鉄道
仕様 地下鉄・LRV 地下鉄 電車 高速車両
仕様 アジア仕様
(中国,東南アジア)
北米仕様
(NYCT)
アジア仕様
(豪州,日本)
グローバル仕様
  入力電圧 DC750V DC600V DC1500V AC440V
(主変圧器3次)
出力電圧 AC440V,3φ,60Hz AC120V,1φ,60Hz×15kVA AC440V,3φ,60Hz AC440V,3φ,60Hz
    DC37.5V x 20kW
容量 90kVA/160kVA 40kVA 180kVA/260kVA 180kVA/210kVA
冷却方式 自冷 強制風冷 自冷 強制風冷
効率 95%以上 95%以上 95%以上 95%以上
騒音 62dB(A) 70dB(A) 62dB(A) 68dB(A)
小型化 ≧ 80 kVA/m3 ≧ 100 kVA/m3 ≧ 120 kVA/m3 ≧ 120 kVA/m3


富士電機のパワー半導体製品

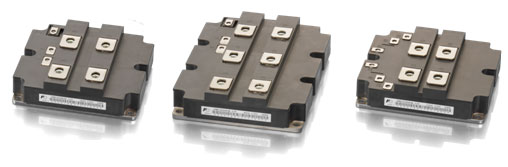

HPM (High Power Modules)



AlSiC Baseplate (High reliability type)

1-pack

  1700V 3300V
800A   1MBI800UG-330
1000A   1MBI1000UG-330
1200A 1MBI1200VR-170E 1MBI1200UE-330
1500A   1MBI1500UE-330
1600A 1MBI1600VR-170E
2400A 1MBI2400VR-170E
1MBI2400VS-170E

3600A 1MBI3600VS-170E


2-pack

  1700V
600A 2MBI600VT-170E
800A 2MBI800VT-170E
1200A 2MBI1200VT-170E


Cupper Baseplate (Standard type)

1-pack

  1200V 1700V
1200A 1MBI1200VC-120P 1MBI1200VC-170E
1500A
1600A 1MBI1600VC-120P 1MBI1600VC-170E
2400A 1MBI2400VC-120P
1MBI2400VD-120P
1MBI2400VC-170E
1MBI2400VD-170E
3600A 1MBI3600VD-120P 1MBI3600VD-170E


2-pack

  1200V 1700V
600A 2MBI600VG-120P 2MBI600VG-170E
800A 2MBI800VG-120P 2MBI800VG-170E
1200A 2MBI1200VG-120P 2MBI800VG-171E

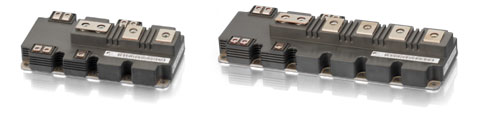

PrimePACK™

注: ‌PrimePACK™はInfineon Technologies社の登録商標です。



2-pack

1200V 1700V
600A 2MBI600VXA-120E-50
2MBI600VXA-120E-54
650A 2MBI650VXA-170E-50
2MBI650VXA-170E-54
2MBI650VXA-170EA-50
2MBI650VXA-170EA-54
900A 2MBI900VXA-120E-50
2MBI900VXA-120E-54
2MBI900VXA-120P-50
2MBI900VXA-120P-54
1000A 2MBI1000VXB-170E-50
2MBI1000VXB-170E-54
2MBI1000VXB-170EA-50
2MBI1000VXB-170EA-54
1400A 2MBI1400VXB-120E-50
2MBI1400VXB-120E-54
2MBI1400VXB-120P-50
2MBI1400VXB-120P-54
1400A 2MBI1400VXB-170E-50
2MBI1400VXB-170E-54
2MBI1400VXB-170P-50
2MBI1400VXB-170P-54


Chopper

Boost chopper

1200V 1700V
900A 2MBI900VXA-120PD-50
2MBI900VXA-120PD-54
900A 2MBI650VXA-170EL-50
2MBI650VXA-170EL-54
1400A 2MBI1400VXB-120PL-54 1400A 2MBI1000VXB-170EL-50
2MBI1000VXB-170EL-54


Down chopper

1200V 1700V
900A 2MBI900VXA-120PC-50
2MBI900VXA-120PC-54
900A 2MBI650VXA-170EH-50
2MBI650VXA-170EH-54
1400A 2MBI1400VXB-120PH-54 1400A 2MBI1000VXB-170EH-50
2MBI1000VXB-170EH-54


V-series
