放射線透過式 配管診断装置

非接触・非破壊で配管のさまざまな状態が診断できます。

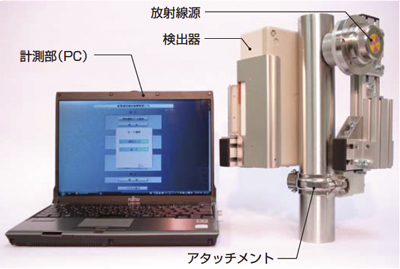

  • 本装置は、配管を透過する放射線の減衰を利用して、小径配管から大口径配管の各種状態監視が、屋内、屋外、およびプラント運転中に非接触・非破壊で配管の診断が可能です。
  • 検出器 ─ 計測部間のデータ通信には、Bluetoothを採用し、無線化を図りました。
特長
  • 放射線透過式のため、保温材の上からでも測定が可能です。
    ・保温材工事が最小限に抑えられます。
    ・プラント運転中でも使用可能です。
  • 表示付認証機器のため、管理区域設定および使用許可が不要です。
    ・表示付認証機器使用届の提出のみで使用可能です。
  • Bluetoothを採用したことにより、配管への取付、回転が迅速かつ容易に行えます。
    ・高所、狭隘部への取付けにも容易です。
〈 測定原理 配管内流体の 密度測定例〉

放射線(γ線)の減衰率を用いるため、保温材、外装板、配管厚さを予め設定することで、配管内流体の密度を算出できます。



製品仕様
項 目 仕 様 備 考
対象配管 材質 炭素鋼、低合金鋼、ステンレス等
外形肉厚 サイズ 外形25A 〜 200A、肉厚25mm以下 満水配管:外径25A〜200A
肉厚15mm以下
保温材 材質 ケイ酸カルシウム その他の材質も対応可能(オプション)
厚さ 50mm以下
指示変動誤差 公称肉厚の±2%または0.2mmの大きい方以内 検出値は配管両側の肉厚合計
(保温材厚さ等の誤差は含まず)
密度測定の場合:±0.02g/cm3
校正精度 校正基準原器肉厚の±0.5%または±0.2mmの大きい方以内
使用線源 137Cs 10MBq以下 表示付認証機器
使用温湿度 0 〜 40℃、80%RH以下
重量(配管設置部分) 65A以下約4kg 80A以上約8kg
