計器・計測機器ディジタルパネルメータ

特長

小さくても精度が高く、読取り容易なデジタル表示です。

  • 明るく、大型文字の表示です。
  • 高精度、高信頼性の測定ができます。
  • 電圧、電流、温度などあらゆる電気量を測定できます。
  • 各種の出力を装備できますので、広範囲なシステムに対応できます。(比較出力、アナログ出力、伝送出力など)
  • スケーリング機能を持った機種もあります。
  • 各種の寸法、電源を用意しています。

取扱商品一覧

  • 96×48mm WA4000シリーズ ディジタルパネルメータ(99999)
  • 96×48mm WA1000シリーズ ディジタルパネルメータ(1999)
  • 96×48mm WA5000シリーズ ディジタルパネルメータ(9999)
  • 96×48mm WA6000シリーズ ディジタルパネルメータ(9999 大形文字表示)
  • 96×48mm WA9000シリーズ ディジタルパネルメータ(19999)
  • 96×48mm 各種ディジタルパネルメータ (FDI-105 BCD表示器)(WD1560 二線式交流メータ)(WD4512 二線式プロセス信号メータ)
  • 72×36mm WA7000シリーズ ディジタルパネルメータ
  • 48×24mm WA8000シリーズ ディジタルパネルメータ
  • 48×24mm WA2000シリーズ ディジタルパネルメータ
  • 48×24mm 各種ディジタルパネルメータ (WD3215 ディジタルメータリレー)(WD4213 二線式プロセス用ディジタルパネルメータ)
  • 関連商品のご案内

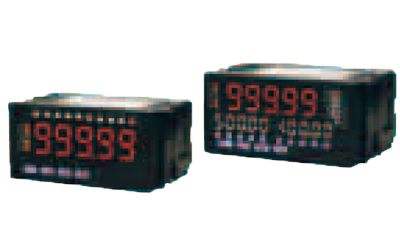

《ディジタルパネルメータ》 96×48mm WA4000シリーズ ディジタルパネルメータ

特長

高輝度LEDで表示が鮮明な高性能品

  • 96 (W)×48 (H)×85.9 (D) mm の業界最薄サイズ
  • 直流電圧測定時に「オートレンジ」機能を搭載。現場用にレンジを固定・設定せずに測定しながら適正なレンジを自動で調整・設定する事ができます。
  • 簡単操作「セットアップ」機能を搭載。スピーディな設定が可能で作業時間の大幅な節約ができます。
  • 新開発の脱落防止ネジ端子台です。
形式 商品名 パネル表示桁
WA4□□1- 直流電圧用 ディジタルパネルメータ 99999
WA4□□2- 直流大電圧用 ディジタルパネルメータ 99999
WA4□□3- 直流電流用 ディジタルパネルメータ 99999
WA4□□4- 直流大電流用 ディジタルパネルメータ 99999
WA4□□B- プロセス信号用 ディジタルパネルメータ 99999
  • WA4000シリーズ

《ディジタルパネルメータ》 96×48mm WA1000シリーズ ディジタルパネルメータ

特長

1999表示のシングルレンジの低価格品です。

  • 96(W)×48(H)×65.5(D)mmの小形・薄型サイズです。
  • ホールド機能、小数点任意設定機能を保有してます。
  • プロセス信号用は、スケーリング機能があります。
形式 商品名 パネル表示桁
WA1□11-□□ 直流電圧用 ディジタルパネルメータ 1999
WA1□12-□□ 直流電流用 ディジタルパネルメータ 1999
WA1□14-□□ 交流電圧(平均値)用 ディジタルパネルメータ 1999
WA1□15-□□ 交流電流(平均値)用 ディジタルパネルメータ 1999
WA1□16-□□ 交流大電流(平均値)用 ディジタルパネルメータ 1999
WA1□1B-□□ プロセス信号用 ディジタルパネルメータ
(スケーリング機能有)
1999
WA1□1C-□□ 温度測定(熱電対)用 ディジタルパネルメータ 1999
WA1□1D-□□ 温度測定(測温抵抗体)用 ディジタルパネルメータ 1999
  • WA1000シリーズ

《ディジタルパネルメータ》 96×48mm WA5000シリーズ ディジタルパネルメータ

特長

高い信頼性と低価格を実現しました。

  • 測定レンジをお客様にて変更できます。
  • スケーリング設定を入力印加無しで、前面スイッチでできます。
  • 比較出力、伝送出力など各種出力に対応できます。
  • AC,DCともフリー電源です。
形式 商品名 パネル表示桁
WA5□□□-01 直流小電圧用 ディジタルパネルメータ 9999
WA5□□□-02 直流電圧用 ディジタルパネルメータ 9999
WA5□□□-03 直流電流用 ディジタルパネルメータ 9999
WA5□□□-04 交流小電圧(平均値)用 ディジタルパネルメータ 9999
WA5□□□-05 交流電圧(平均値)用 ディジタルパネルメータ 9999
WA5□□□-08 交流小電流(平均値)用 ディジタルパネルメータ 9999
WA5□□□-09 交流電流(平均値)用 ディジタルパネルメータ 9999
WA5□□□-06 交流小電圧(実効値)用 ディジタルパネルメータ 9999
WA5□□□-07 交流電圧(実効値)用 ディジタルパネルメータ 9999
WA5□□□-10 交流小電流(実効値)用 ディジタルパネルメータ 9999
WA5□□□-11 交流電流(実効値)用 ディジタルパネルメータ 9999
WA5□□□-12 抵抗測定用 ディジタルパネルメータ 9999
WA5□□□-13 熱電対温度測定用 ディジタルパネルメータ 9999
WA5□□□-14 測温抵抗体温度測定用 ディジタルパネルメータ 9999
WA5□□□-15 周波数(デジタル信号)測定用 ディジタルパネルメータ 9999
WA5□□□-16 周波数(アナログ信号)測定用 ディジタルパネルメータ 9999
WA5□□□-17 ストレンゲージ ディジタルパネルメータ 9999
WA5□□□-18 プロセス信号 ディジタルパネルメータ 9999
  • WA5000シリーズ

《ディジタルパネルメータ》 96×48mm WA6000シリーズ ディジタルパネルメータ

特長

”より使い易さ”と”高い機能”を追求した高級タイプです。

  • 文字高さ20mmの大形LED採用で、視野角が広く見やすくなりました。
  • 判定結果は明るい 赤/緑の2色表示です。
  • ジョグレバー採用により各種の設定が容易になりました。
  • 奥行きを短くし、ねじ端子を採用しました。
形式 商品名 パネル表示桁
WA6□□1- 直流電圧用 ディジタルパネルメータ 9999
WA6□□2- 直流小電流用 ディジタルパネルメータ 9999
WA6□□3- 直流大電流用 ディジタルパネルメータ 9999
WA6□□4- 交流電圧用 ディジタルパネルメータ 9999
WA6□□5- 交流小電流用 ディジタルパネルメータ 9999
WA6□□6- 交流大電流用 ディジタルパネルメータ 9999
WA6□□7- 抵抗測定用 ディジタルパネルメータ 9999
WA6□□8- 温度測定用 ディジタルパネルメータ 9999
WA6□□9- 周波数測定用 ディジタルパネルメータ 9999
WA6□□A- ストレンゲージ ディジタルパネルメータ 9999
WA6□□B- プロセス信号 ディジタルパネルメータ 9999
WA6□2R- 回転・速度計 デジタルパネルメータ 999999
  • WA6000シリーズ

《ディジタルパネルメータ》 96×48mm WA9000シリーズ ディジタルパネルメータ

特長

豊富な機能が内蔵された大形・高輝度赤色LEDを使用の19999表示の普及形。

  • 測定はマルチレンジで広範囲の測定が可能です。
  • スケーリング機能、リニアライズ機能、外部制御機能を内蔵。
  • オプションにてBCD出力品も用意してます。
形式 商品名 パネル表示桁
WA9□11 直流電圧用 ディジタルパネルメータ 19999
WA9□12 直流電流用 ディジタルパネルメータ 19999
WA9□14 交流高電圧用 ディジタルパネルメータ 19999
WA9□15 交流電流用 ディジタルパネルメータ 19999
WA9□16 交流大電流用 ディジタルパネルメータ 19999
WA9□1B プロセス信号用 ディジタルパネルメータ 19999
WA9□1C 温度測定用(熱電対) ディジタルパネルメータ 19999
WA9□1D 温度測定 (測温抵抗体) ディジタルパネルメータ 19999
WA9□1E 直流高電圧用 ディジタルパネルメータ 19999
WA9□1F 交流高電圧用 ディジタルパネルメータ 19999
  • WA9000シリーズ

《ディジタルパネルメータ》 96×48mm 各種ディジタルパネルメータ

形式 商品名 パネル表示桁
FDI-105 BCD表示器 99999
WD1560 二線式交流メータ 999
WD4512 二線式プロセス信号メータ 1999

《ディジタルパネルメータ》 72×36mm WA7000シリーズ ディジタルパネルメータ

特長

72×36サイズの高機能品です。

  • 高機能と低価格を実現しました。
  • 文字高さ16mmの大形LED表示です。
  • 判定結果は明るい 赤/緑の2色表示です。
  • 比較出力、伝送出力など各種出力に対応できます。
形式 商品名 パネル表示桁
WA7□11 直流電圧用 ディジタルパネルメータ 9999
WA7□12 直流小電流用 ディジタルパネルメータ 9999
WA7□13 直流大電流用 ディジタルパネルメータ 9999
WA7□14 交流電圧用 ディジタルパネルメータ 9999
WA7□15 交流小電流用 ディジタルパネルメータ 9999
WA7□16 交流大電流用 ディジタルパネルメータ 9999
WA7□17 抵抗測定用 ディジタルパネルメータ 9999
WA7□18 温度測定用 ディジタルパネルメータ 9999
WA7□19 周波数測定用 ディジタルパネルメータ 9999
WA7□1A ストレンゲージ ディジタルパネルメータ 9999
WA7□1B プロセス信号 ディジタルパネルメータ 9999
  • WA7000シリーズ
  • WA7000シリーズ_else

《ディジタルパネルメータ》 48×24mm WA8000シリーズ ディジタルパネルメータ

特長

装置の小形化に適した小形・高機能タイプです。

  • 多機能を小形ディジタルパネルメータでも実現しました。
  • BCD出力・外部制御機能付き(オプション)も整備しました。
  • 文字高さ10mmの高輝度赤色LED表示です。
形式 商品名 パネル表示桁
WA8□11 直流電圧用 ディジタルパネルメータ 19999
WA8□12 直流電流用 ディジタルパネルメータ 19999
WA8□14 交流電圧用 ディジタルパネルメータ 19999
WA8□15 交流電流用 ディジタルパネルメータ 19999
WA8□1B プロセス信号 ディジタルパネルメータ 19999
WA8□1C 温度測定(熱電対)用 ディジタルパネルメータ 19999
WA8□1D 温度測定(側温抵抗体)用 ディジタルパネルメータ 19999
  • A8000シリーズ

《ディジタルパネルメータ》 48×24mm WA2000シリーズ および 各種ディジタルパネルメータ

特長

超小型ですので、パネル占有面積を小さくしたいところに最適です。

  • 高輝度LEDを採用し、視認性の向上を図りました。(WA2000シリーズ)
  • メータリレーなど、用途別の各種専用メータを揃えています。
形式 商品名 パネル表示桁
WA21□0 直流電圧・電流用 ディジタルパネルメータ 1999
WA22□0 直流電圧用 ディジタルパネルメータ 19999
WD3215 ディジタルメータリレー 9999
WD4213 二線式プロセス用ディジタルパネルメータ 1999
  • WA2000シリーズ

《ディジタルパネルメータ》 関連商品のご案内

富士分流器、富士計器用変成器、富士温度センサーを紹介しています。
