各種機器低圧用漏電リレー QLシリーズ

特長

漏電監視用に豊富な機種より選択できます。

  • 一般形漏電リレー
  • 角形漏電リレー
  • プラグイン形漏電リレー
  • 2段警報形漏電リレー
  • 集合形漏電リレー
  • I0r(アイ・ゼロ・アール)形漏電リレー

取扱商品一覧

  • 一般形漏電リレー
  • 角形漏電リレー
  • プラグイン形漏電リレー
  • 2段警報形漏電リレー
  • 集合形漏電リレー
  • I0r形漏電リレー
  • 零相変流器 (貫通形、分割形)
  • 零相変流器 (一次導体付き)

《低圧用漏電リレー》 一般形漏電リレー QL-11□, 11□Dシリーズ

特長

耐ノイズ性が高く、高調波に強い軽量・薄形の漏電リレーです。

  • インバータ負荷に対応できる高信頼性タイプです。
  • 埋込形は奥行き寸法32mmで、薄形盤に最適です。
  • 又、表面形も41mmのロープロファイルタイプです。

《低圧用漏電リレー》 角形漏電リレー QL-30B, 31B□シリーズ

特長

外形72mm角で、盤面機器と調和し易い埋込形の漏電リレーです。

  • インバータ負荷に対応できる高信頼性タイプです。
  • 表示は磁気反転表示器付きと液晶LCD表示器付きがあります。
  • 液晶LCD品は、漏電電流計測値、最大値記憶、動作履歴表示の機能があります。(停電バックアップ付)
  • QL-31BA形は、アナログ出力機能付です。

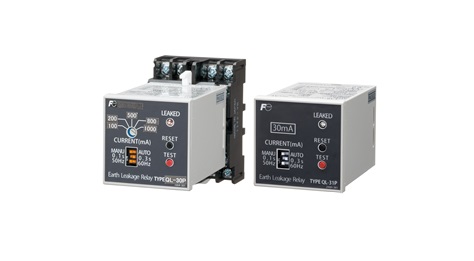

《低圧用漏電リレー》 プラグイン形漏電リレー QL-30Pシリーズ

特長

着脱容易なソケット取付方式の漏電リレーです。

  • 高い耐ノイズ性で、電波・サージなどの影響を受け難い性能を有しています。
  • インバータ負荷に対応できる高信頼性タイプです。
  • 制御電源電圧はAC80~264Vと幅広く使用できます。

《低圧用漏電リレー》 2段警報形漏電リレー QL-21B□, 21F□シリーズ

特長

2段監視で最適な漏電監視を実現する漏電リレーです。

  • インバータ負荷に対応できる高信頼性タイプです。
  • 軽漏電で予告し、重漏電で電源停止などに使用できます。
  • 2段監視で予防保全と電源の安定供給を両立した、最適な漏電監視が可能です。
  • 安定した電源供給が必要な重要設備にも安心して使用できます。
  • 高い耐ノイズ性で、電波・サージなどの影響を受け難い性能を有しています。
  • 埋込形は取付奥行き寸法32mmで,薄形盤に最適です。
    又,表面形も41mmの低背タイプです。

《低圧用漏電リレー》 集合形漏電リレー QLDシリーズ

特長

制御電源がAC/DC両用になり、液晶モニタを標準装備しました。

  • コンパクトサイズで、最大10回路の漏電監視が可能です。
  • 大形LCDにより全回路の感度電流設定値や動作時間等の設定値、
    および現状の漏電電流値を同時表示可能です。
    全回路の運転状態を一目で見る事ができます。
  • プレアラーム動作設定が可能。動作した際、LEDが点滅し一括警報出力します。
    更に漏電電流が増加した場合、感度電流で個別回路出力動作します。
    (二段警報漏電継電器としても適用可能)
  • 電源はAC/DC両用であり、1台で各種制御電源に対応可能です。
  • 旧形QLCシリーズと取付互換性があります。(取付ネジ穴加工要)

《低圧用漏電リレー》 I0r形漏電リレー QL-51□シリーズ

特長

サーボモータ接続回路に最適な漏電リレーです。

  • 絶縁抵抗成分の漏れ電流を検出します。対地静電容量分の漏れ電流をカットしますので電路の絶縁状態を高感度に監視できます。
  • 通常のI0方式漏電リレーの代替として零相変流器をそのまま適用できます。
  • 見易い4桁LCDにより、I0r計測、I0計測値、I0r最大値、I0最大値を表示します。

《低圧用漏電リレー》 零相変流器 (貫通形、分割形) ZB, ZD, ZCシリーズ

貫通形:

  • 孔径20~250mm、定格電流50~3000A用があります。
  • 機種は10機種です。

分割形:

  • 孔径30~65mm、定格電流100~400A用があります。
  • 機種は3機種です。

《低圧用漏電リレー》 零相変流器 (一次導体付き) Z3B, Z4B, Z3D, Z4Dシリーズ

3φ3W:

  • 孔径70~250mm、定格電流400~3000A用があります。
  • 機種は9機種です。

3φ4W:

  • 孔径90~250mm、定格電流400~3000A用があります。
  • 機種は9機種です。
