計器・計測機器電子式メータ

特長

1台で多数の要素が同時に測定、表示でき、集中監視が容易にできます。

  • 1台でバーグラフ表示(1点)、デジタル表示(3点)が同時にできます。
  • 各種の出力を装備できますので、広範囲なシステムに対応できます。(警報出力、アナログ出力、パルス出力、伝送出力)
  • 各種の用途別メータを揃えています。(デマンドメータ、最大・最小メータ、高調波メータ、過負荷・漏電検出メータ)
  • 設定データなどは不揮発性メモリで停電時も保護します。
  • 暗い設置場所でも見やすいバックライト付きも選択できます。
  • 電子式メータ

取扱商品一覧

  • 電子式マルチメータ [WE1MB形]
  • 電子式最大・最小マルチメータ [WE1GL]
  • 電子式直流入力メータリレー [WE1RL]
  • 電子式スーパーマルチメータ [WE1MA]
  • 三相電流/電圧メータ [WE1SA,WE1SV形]
  • 直流受信メータ/直流入力メータ [WE1B,WE1C形]
  • 電子式最大・最小マルチメータ [WE16形](2013年12月末 廃形)
  • 電子式マルチメータ [WE12形](2013年12月末 廃形)
  • 電子式高調波メータリレー [WE15形](2013年12月末 廃形)
  • 電子式過負荷・漏電検出メータリレー [WE17形](2013年12月末 廃形)
  • デマンドマルチメータ [WE18形](2013年12月末 廃形)
  • 電力監視ソフトウェア [WE1PD-1形](2013年12月末 廃形)

《電子式メータ》 電子式マルチメータ [WE1MB形]

特長

WE1MAの機能を集約したマルチメータ(入力回路1φ2W、1φ3W、3φ3W、入力レンジ150V,300V共用で5A用)

  • 1台で電圧、電流、需要電流、電力、需要電力、無効電力、力率、周波数、電力量、無効電力量、の計測ができます。
  • 最大需要電流、最大需要電力が常時監視できます。
  • 出力は各種あります。(アナログ3回路、パルス、警報、通信:オプション)
  • 通信出力は、Modbus RTU、RS-485に対応します。

※バックライト緑は生産中止です

《電子式メータ》 電子式最大・最小マルチメータ [WE1GL形]

特長

地絡発生 → 検出時には高輝度表示で知らせます。

  • EVT方式の地絡検出に最適です。
  • 1台で最大零相電圧、零相電圧、三相電圧及び周波数の計測監視ができます。
  • 最大零相電圧は応答時間の設定が可能です。

※バックライト緑は生産中止です

《電子式メータ》 電子式直流メータリレー [WE1RL形]

特長

最大入力3回路、接点出力6回路を装備した液晶メータリレー
直流電力測定用もラインアップ

  • 入力は最大3回路、電圧、電流の組み合わせは自由です。
  • 接点出力は6回路標準装備です。(通信出力付の場合は4回路)
  • 入力回路に対する接点割付は任意です。

《電子式メータ》 電子式スーパーマルチメータ [WE1MAシリーズ]

特長

1φ2W、1φ3W、3φ3W、3φ4Wの回路で52項目、213点の計測・監視が可能です。

  • 1台で電圧、電流、需要電流、電力、需要電力、無効電力、皮相電力、力率、周波数、漏洩電流、高調波実効値(A,V)、歪率、高調波含有率、電力量、無効電力量の計測監視ができます。
  • 計測表示は主監視1点、副監視3点の4要素表示+バーグラフ表示付となっています。
  • 全形式RoHS指令対応品(鉛フリー)です。

※バックライト緑は生産中止です

《電子式メータ》 三相電流メータ/三相電圧メータ [WE1SA WE1SV形]

特長

受電・母線・フィーダの三相電流・電圧計測に最適です。

  • 三相3線、単相、単相3線共用タイプを用意。
  • (   )内は計測仕様:
  • 三相電流計(最大需要、需要、瞬時)
  • 三相電圧計(電圧、周波数)
  • バーグラフ1計測とデジタル4計測を同時に表示。
  • アナログ出力3回路、警報出力1回路が取り出し可能。出力要素は、設定にて選択が可能。(オプション)
  • 外部操作入力1点にてリセットが可能。(オプション)

※バックライト緑は生産中止です

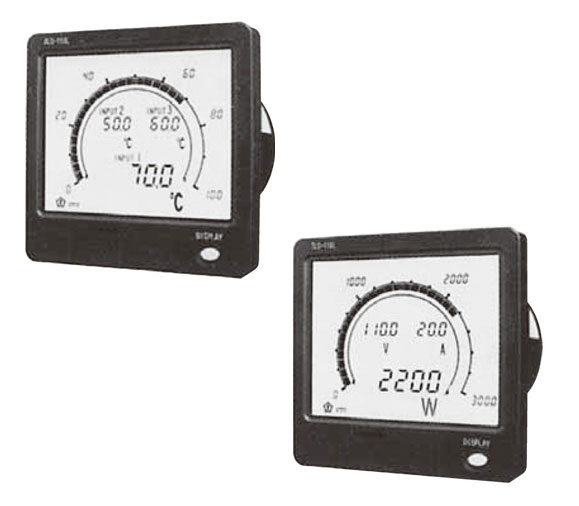

《電子式メータ》 直流受信メータ/直流入力メータ [WE1B,WE1C形]

特長

ディジタルスケーリングメータにアナログ目盛をつけました。

  • 1台で同時に3つの入力を計測表示できます。
  • フルスケールを任意の計測値に設定できるスケーリング機能付きです。
  • 最大値・最小値の保持ができます。

※バックライト緑は生産中止です

  • WE1B
  • WE1C

《電子式メータ》 電子式最大・最小マルチメータ [WE16形](2013年12月末 生産中止)

特長

瞬時に発生する地絡電圧や最大電流の記録に最適です。

  • 零相電圧・三相電圧計と最大電流・三相電圧計の2機種あります。
  • アナログ出力や警報出力も可能です。(オプション)

《電子式メータ》 電子式マルチメータ [WE12形](2013年12月末 生産中止)

特長

1台で12の計測要素を計測できます。

  • 電圧×3(各線間電圧)、電流×3(各相電流)、電力、無効電力、力率、電力量、無効電力量の12要素の計測ができます。
  • 電圧の上・下限、電流の上限設定ができます。フリッカ表示も可能です。

《電子式メータ》 電子式高調波メータリレー [WE15形](2013年12月末 生産中止)

特長

高調波の常時監視・記録に最適です。

  • 実効値、基本波実効値,高調波5次換算含有率、5次換算実効値、n次実効値・含有率、歪率の計測・監視ができます。
  • アナログ出力付も可能です。(オプション)

《電子式メータ》 電子式過負荷・漏電検出メータリレー [WE17形](2013年12月末 生産中止)

特長

低圧側トランスバンク毎の過電流監視・漏電電流監視に最適です。

  • 各相電流、漏電電流、各線間電圧を計測できます。
  • 過電流および漏電検出の警報出力は標準装備です。
  • 過電流のアナログ出力も可能です。(オプション)

《電子式メータ》 デマンドマルチメータ [WE18形](2013年12月末 生産中止)

特長

単相・三相回路の需要値、最大需要値、瞬時値の計測・監視に最適です。

  • 需要値、最大需要値、瞬時値の3計測値を表示できます。
  • 需要電流×3、瞬時電流×3、電圧×3、需要電力、瞬時電力、力率,電力量の計測・監視ができます。
  • 目盛値、時限、上限警報値を全面スイッチで設定できます。

《電子式メータ》 電力監視ソフトウェア [WE1PD-1形](2013年12月末 生産中止)

特長

低コストで電力監視を実現します。

  • RS-485通信機能付き電子式メータのデータを容易に収集するソフトウェアです。
  • 通常は31台まで接続可能です。市販のリピータを使用すると99台まで可能です。
