装置メーカ設計者様のみなさまへ
装置をめぐる小さな課題、
見過ごしていませんか？
日々の現場で起こりうる作業上の細かなリスクや不具合。
実はブレーカの「オプション品」で解決できるケースがあるんです。
装置の点検やメンテナンス時、
思いがけず言われてしまう細かな課題はありませんか？
-
装置稼働中にハンドルにぶつかって
誤動作・破損した -
ハンドルの出っ張りが邪魔で
トラックに
うまく乗らない -
点検時に作業者
が
誤った操作
をして危険 -
分岐ブレーカ
だけ
電源を落として点検
できないか
見過ごしがちな課題。
実はブレーカのオプション品で解決できる可能性があります！
国内外に搬送する装置や作業者が
頻繁に通る生産ラインの場合
-
装置稼働中にハンドルにぶつかって
誤動作・破損した -
ハンドルの出っ張りが邪魔でトラックに
うまく乗らない -
隙間から水や埃が
入って不具合が
IP54対応・フラットな構造の
外部操作ハンドルで、解決！
出っ張りがない外部操作ハンドルなら、思わぬ接触などのリスク回避に。
積載時のスペース効率も向上します。
ハンドルへの接触による誤動作、
破損を防止
ハンドルが突出していると、脇を通る時に思わぬ接触で誤動作や破損のリスクが。フラット型のハンドルなら接触が防止され移動時にも心配はありません。
外部操作からの
埃や水分の侵入を防止
保護等級IP54（第三者認証取得）に対応しているため、外部操作時に埃や水分の侵入を防ぎ、故障のリスクを排除できます。
ご紹介のオプション品は…
IP54対応

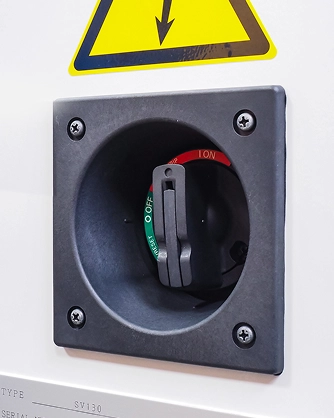

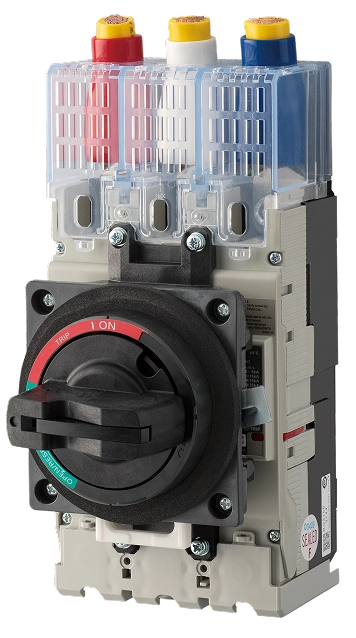

N形外部操作ハンドル
（G-TWINシリーズ 32-250AF用 別売部品）
-

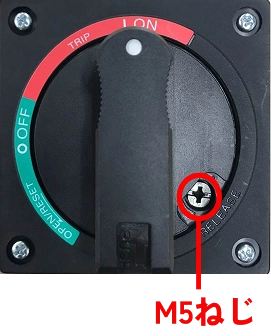

リリースねじのサイズは「M5」となるため、馴染みのある2番ドライバー（プラスマイナス）での操作が可能。
-

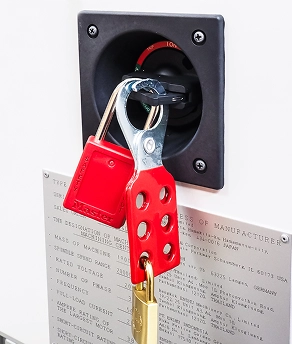

大形の取っ手を採用し、手袋をしていても操作がしやすい設計。北米でよく使われるハスプや南京錠も取付可能。
対応規格：IEC,JIS,EN/CEマーキング,(TUV),GB(CCCマーキング), UL/CSA(cUL)
多くの作業者が関わる生産現場や
グローバルに展開されている装置の場合
-
点検時に作業者が
誤った操作をして危険 -
点検時に工具や手が
充電部に接触して感電
の恐れが -
海外輸出時に高い
安全性が
必要
全方向の感電リスクを低減できる
IP20対応の端子カバーで、解決！
保護等級IP20（全方向）に対応し、あらゆる作業者の感電リスクをカバーします。
すべての作業者の感電リスクを低減し、海外輸出にも対応可能です。
点検時に誤って感電する
リスクを防止

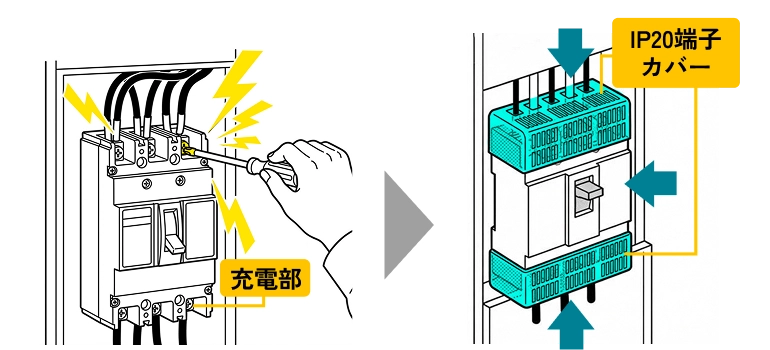

ブレーカの充電部を、前方からだけでなく上下の入線方向からもカバーすることで、感電リスクをより強固に防止。多様な人材がいる現場でも高い安全性を保ちます。
カバーを小さくすることで
盤内の省スペースも実現

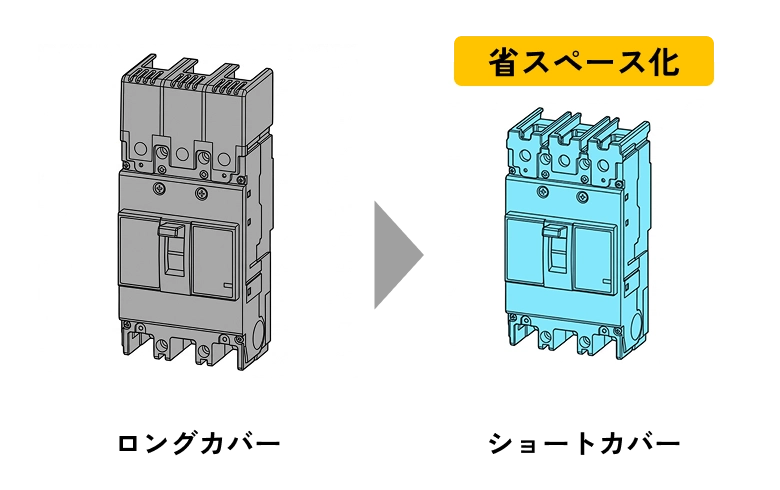

感電保護のためにロングカバーを取り付けている場合、IP20対応端子カバーならショートカバーに変更可能。安全性はそのままに省スペース化も実現します。
※一部製品はロングカバーのみとなります。詳細はカタログをご確認ください。ご紹介のオプション品は…

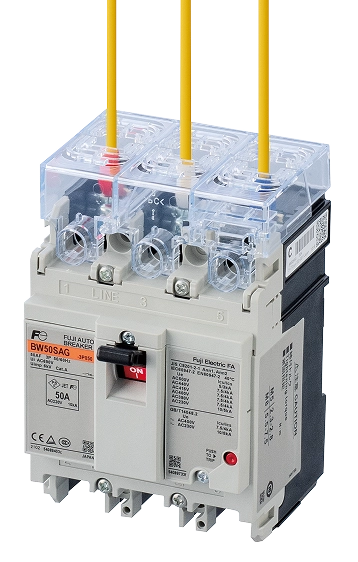

IP20対応 端子カバー （G-TWINシリーズ 32-250AF用 別売部品）
-

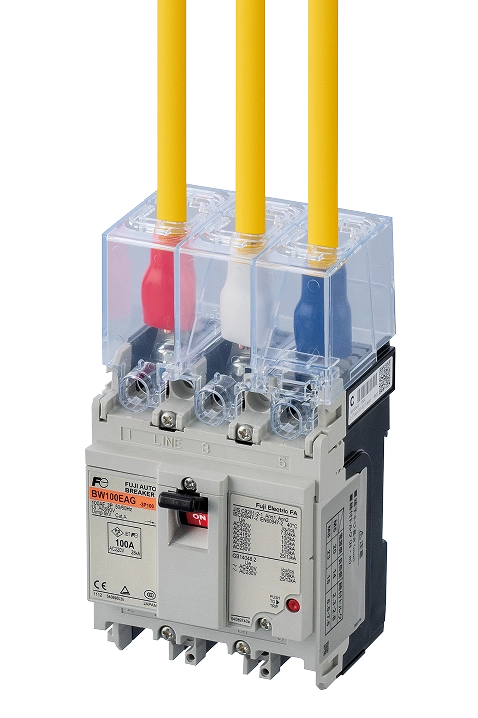

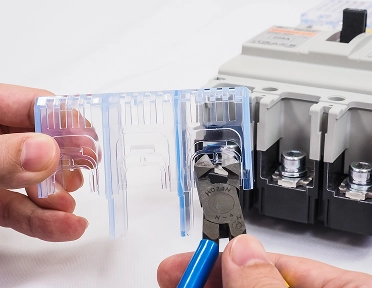

端子カバーだけで入線方向保護が可能。電線サイズ（2m㎡〜60m㎡）にあわせて端子カバー開口部をカットすることで、感電リスクを低減できます。
-

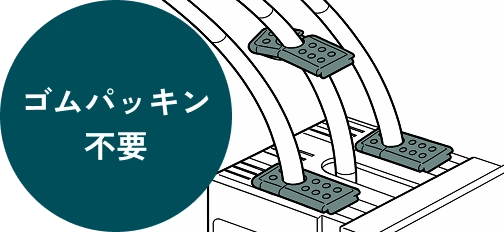

ゴムパッキンの追加などが不要。
手配の手間や取付工数を削減。
対応規格：IEC,JIS,EN/CEマーキング,(TUV),UL/CSA(cUL)
メインブレーカを落とさないで
分岐回路の点検がしたい装置の場合
-
キャップの
キーロック
だと落下しやすい -
分岐ブレーカだけ
電源を落として点検
できないか
プレート式のハンドルキーロックで、
解決！
キャップタイプより落下・破損のリスクを低減。
全体を止めずに、一部の回路だけを点検する際も
高い安全性を確保できます。
プレート式により、
キャップタイプよりも
安全性が向上

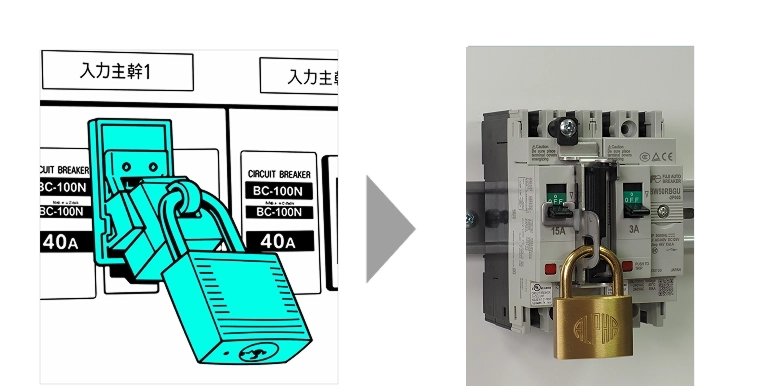

ブレーカのハンドルをOFFの位置でロックでき、キャップタイプのような落下・破損リスクも低減。複数の南京錠が取り付けられるハスプも取付可能で、高い安全性を確保します。
密着取り付け可能で
盤の小型化も実現

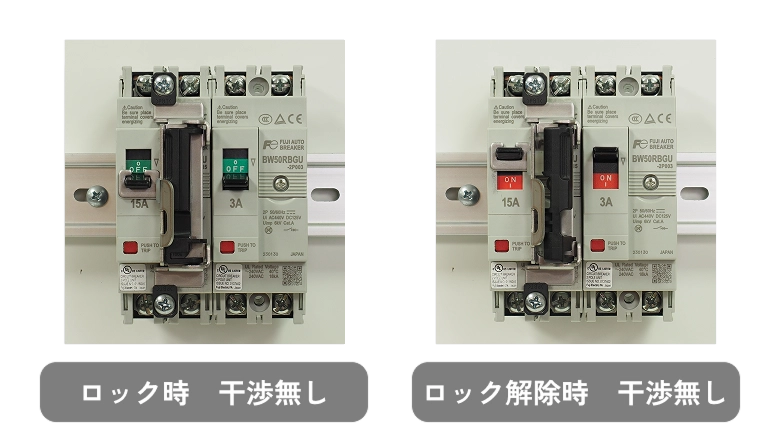

ロック時、ロック解除時どちらもハンドルロックが干渉しないため、密着取り付けが可能。高い安全性を確保したまま、盤の小型化に貢献します。
充電部の感電保護も実現

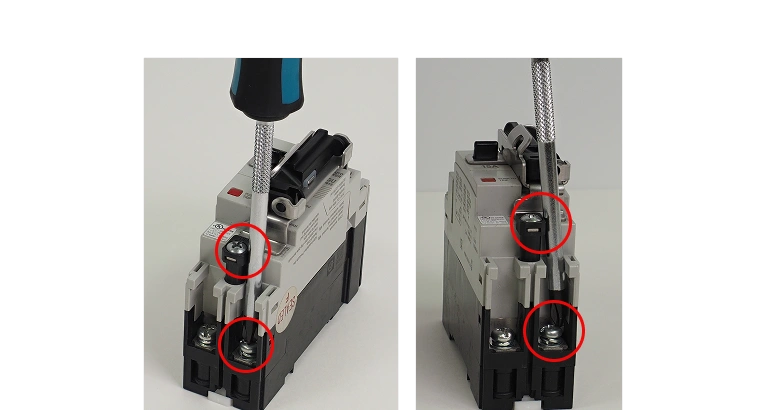

感電のリスクを考慮し、充電部を保護するような構造を採用しました。
ご紹介のオプション品は…

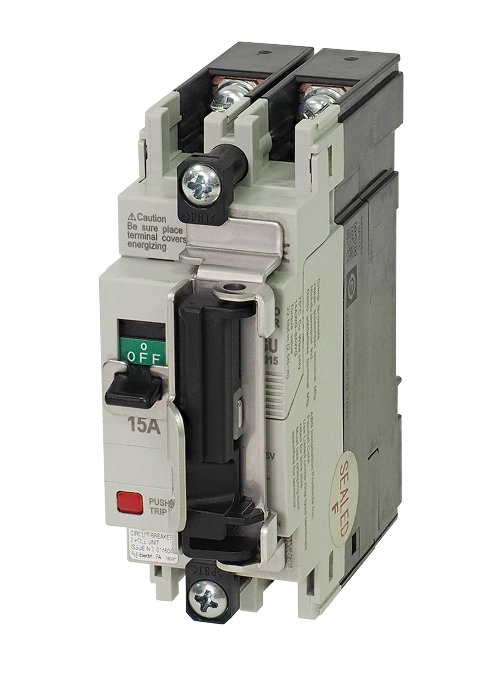

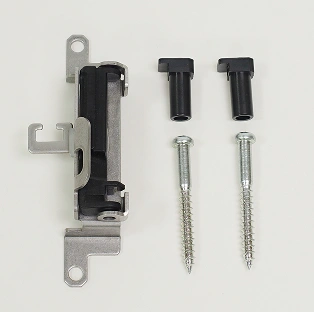

ハンドルキーロック（プレート式）BW9Q2BC-0B985 （G-TWIN Λシリーズ 32AF～63AF用 別売部品）
-
ハンドルキーロック装置単品で購入が可能。
-
盤の改造やブレーカの追加にも、柔軟に対応。
※G-TWINシリーズ32AF～100AF用のハンドルキーロック（プレート式）は工場取付のため出荷後の単品販売には非対応となります。
