ワイヤレス操作機器が
体験できる!

サンプルセット貸し出し
キャンペーン実施中

詳しくはこちら

工場のさまざまな操作機器、有線で設置するのが当たり前と思っていませんか? 工場のさまざまな操作機器、有線で設置するのが当たり前と思っていませんか?

ワイヤレス操作機器が
体験できる!

サンプルセット貸し出し
キャンペーン実施中

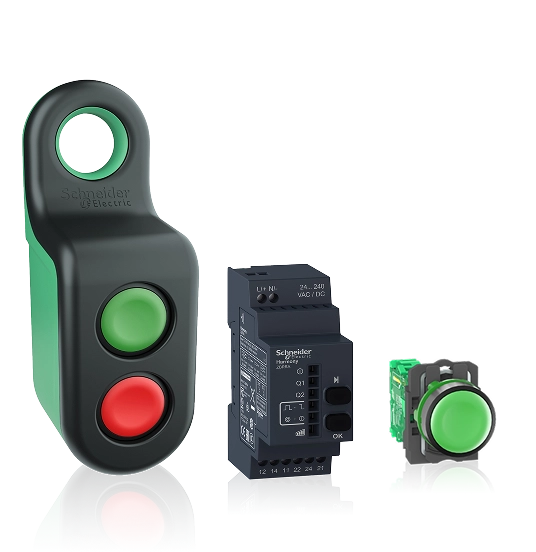

どこからでも遠隔でスイッチ操作!ワイヤレス操作機器

工場内のどこからでも操作ができる究極の省配線機器です。
配線や電池が不要のため、工場内の様々な課題解決にお役立ちします。
  • 最長100mOK!

    受信器から最長で100m離れたところから操作ができます。通信の安定性も抜群です。

  • 電池不要!

    スイッチが動作するチカラで自ら電気を発生させます。つまり、発信器に充電や電池交換の必要がありません。

  • 多彩な操作が可能!

    スイッチの動作も多彩な設定が可能です。現場のさまざまなシーンでご活用いただけます。

ワイヤレス操作機器が体験できる!サンプルセット貸し出しキャンペーン実施中

サンプルセットについて
詳しくはこちら

ワイヤレス操作機器の技術相談窓口はこちら

0570-022-033

平日 8:30~12:00/13:00~17:00(土・日・祝日・弊社休日除く)

ワイヤレス操作機器が選ばれる理由スイッチをワイヤレス化すると、
現場がこんなに変わる!

  • 作業の効率化に貢献


    スイッチ操作のために移動したりする手間が省けるので、現場の作業効率がアップします。

  • 有線ボタンによる不自由さや
    リスクを回避

    動物による配線の噛み切りや、配線の劣化といった心配が無くなります。

  • 導入がとてもカンタン


    新しく施工する現場だけでなく、現在の有線スイッチからの置き換えも容易に行えます。

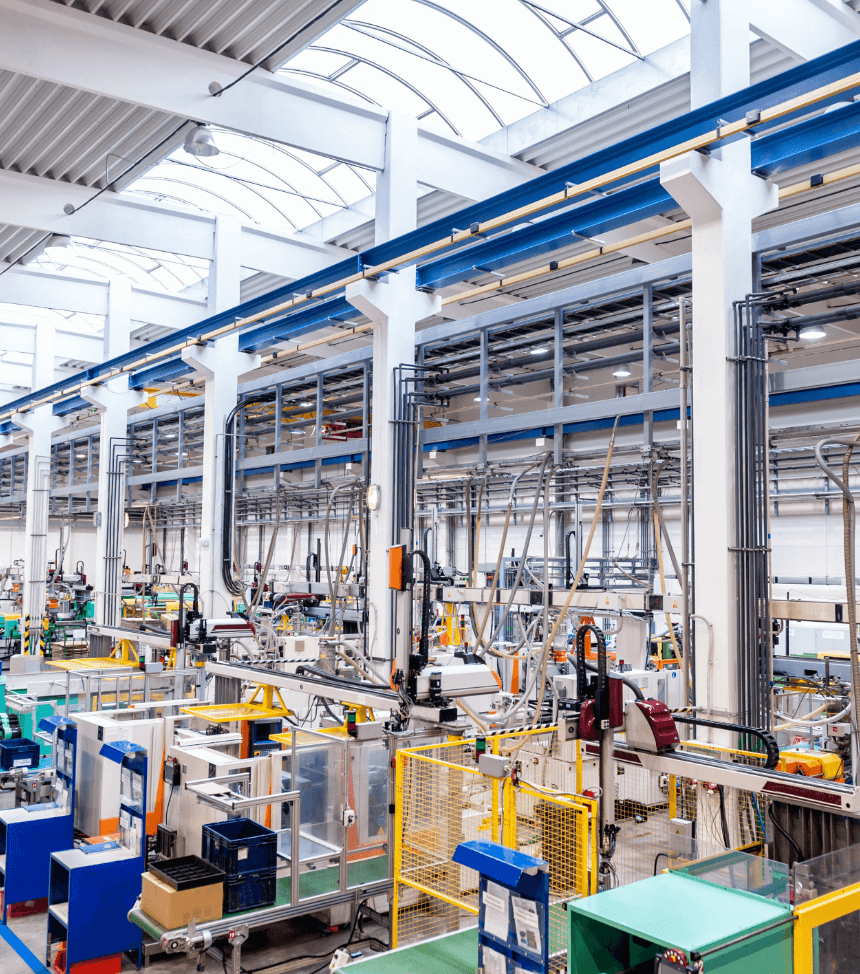

  1. CASE 1 : レイアウト変更の多い工場

    配線作業がなくなり、
    レイアウト変更が
    やりやすく!

  2. CASE 2 : 生産ライン/部品棚

    仕掛品や部品のモニターが
    かんたんに!

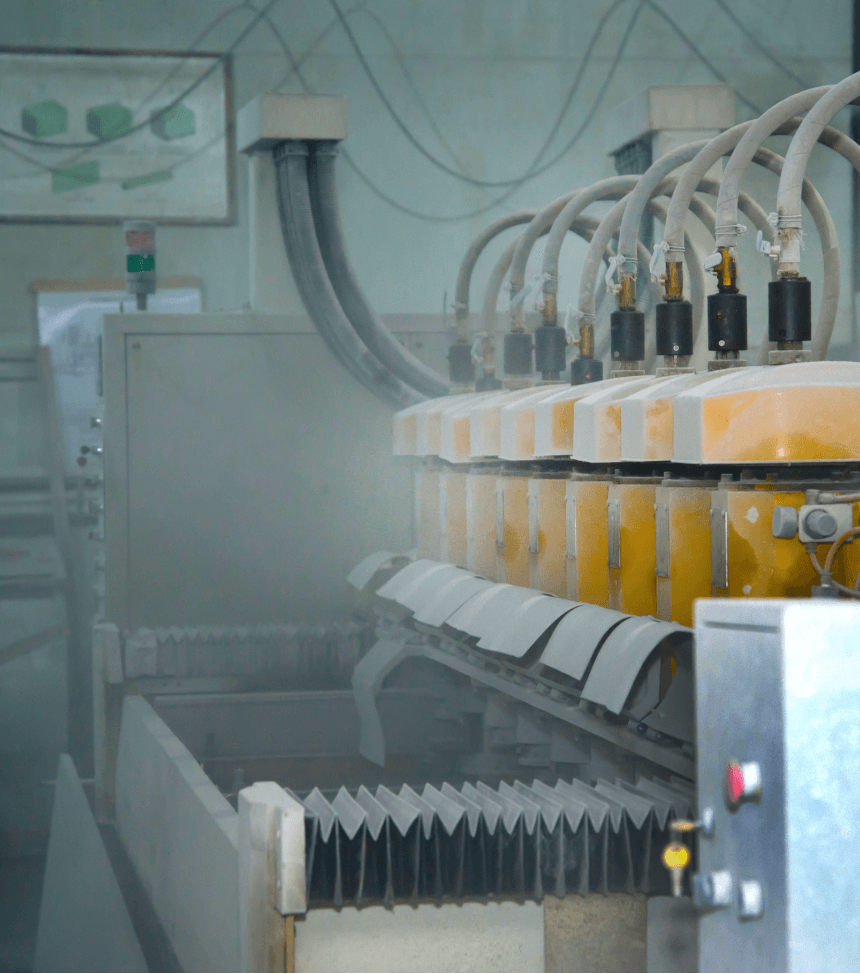

  3. CASE 3 : 製造ライン/運搬装置

    電線の劣化や
    断線の心配が解消!

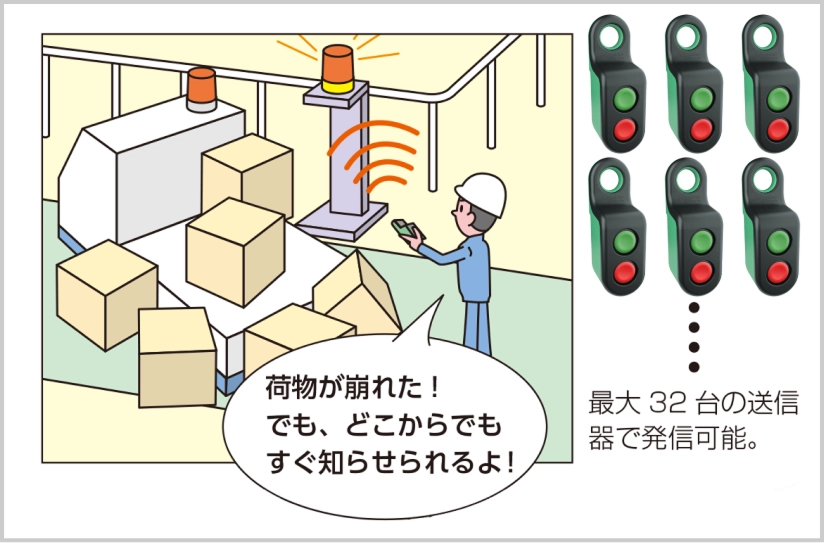

  4. CASE 4 : 生産ライン/運搬装置

    異常発生時、
    速やかに安全な場所から
    周知が可能!

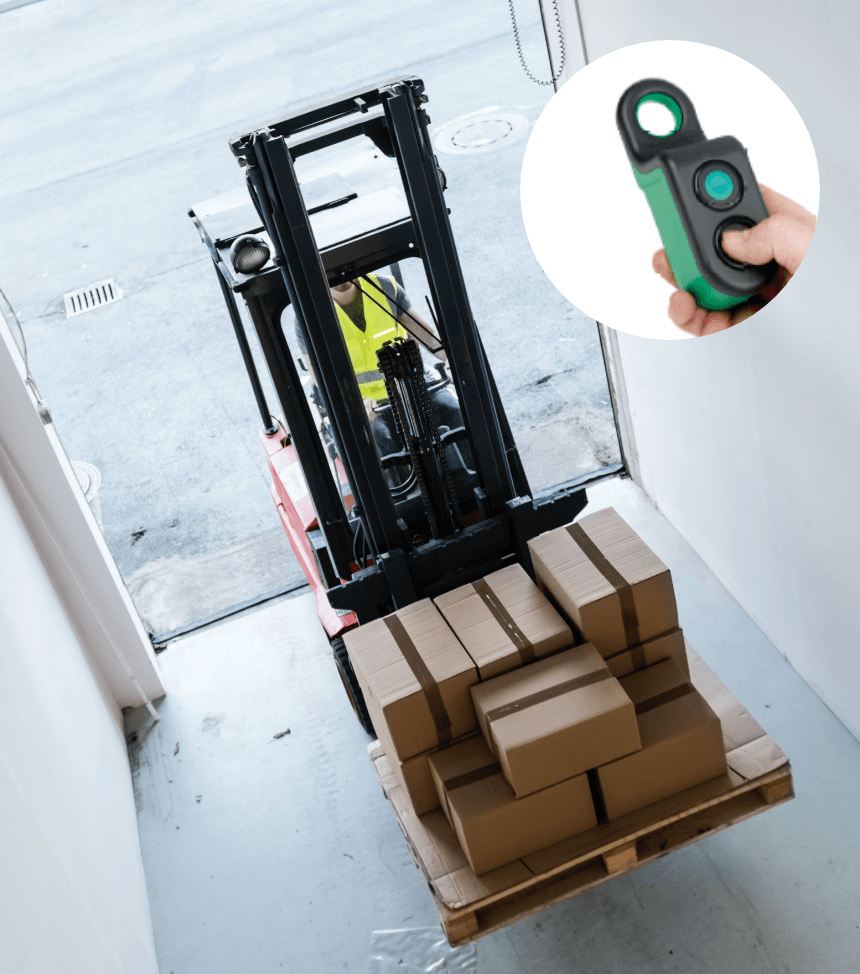

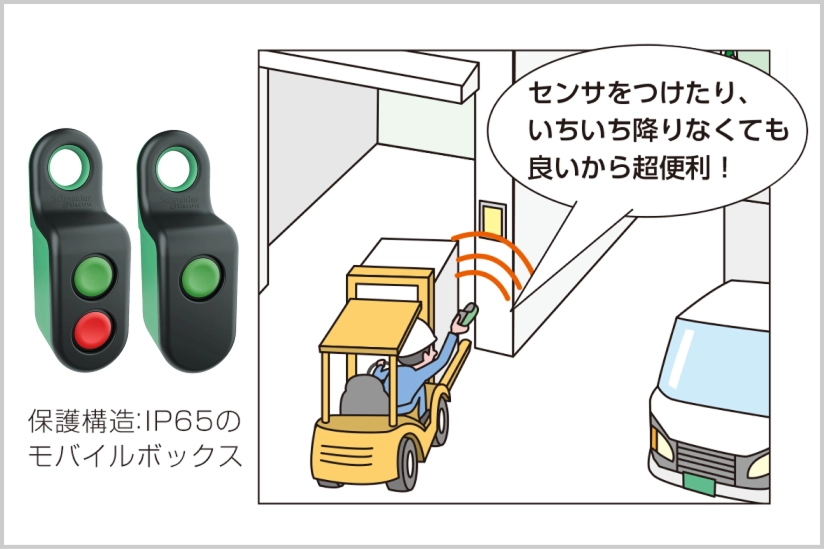

  5. CASE 5 : 工場・倉庫のシャッター

    ロープを引かずに
    フォークリフトから
    シャッター開閉!

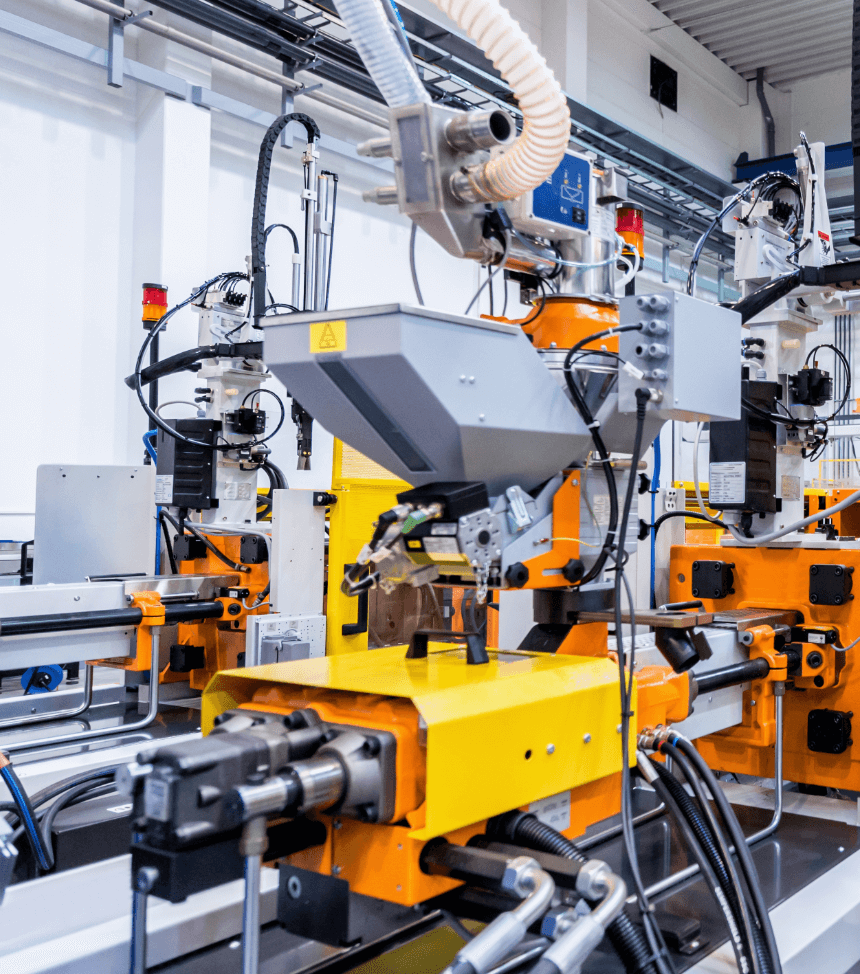

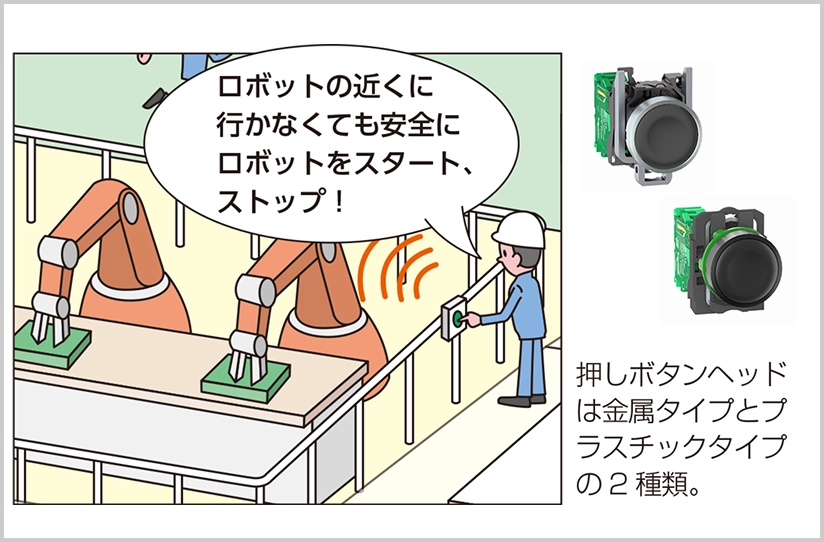

  6. CASE 6 : 製造現場

    機器から離れ、
    安全を確保しながら
    遠隔操作!

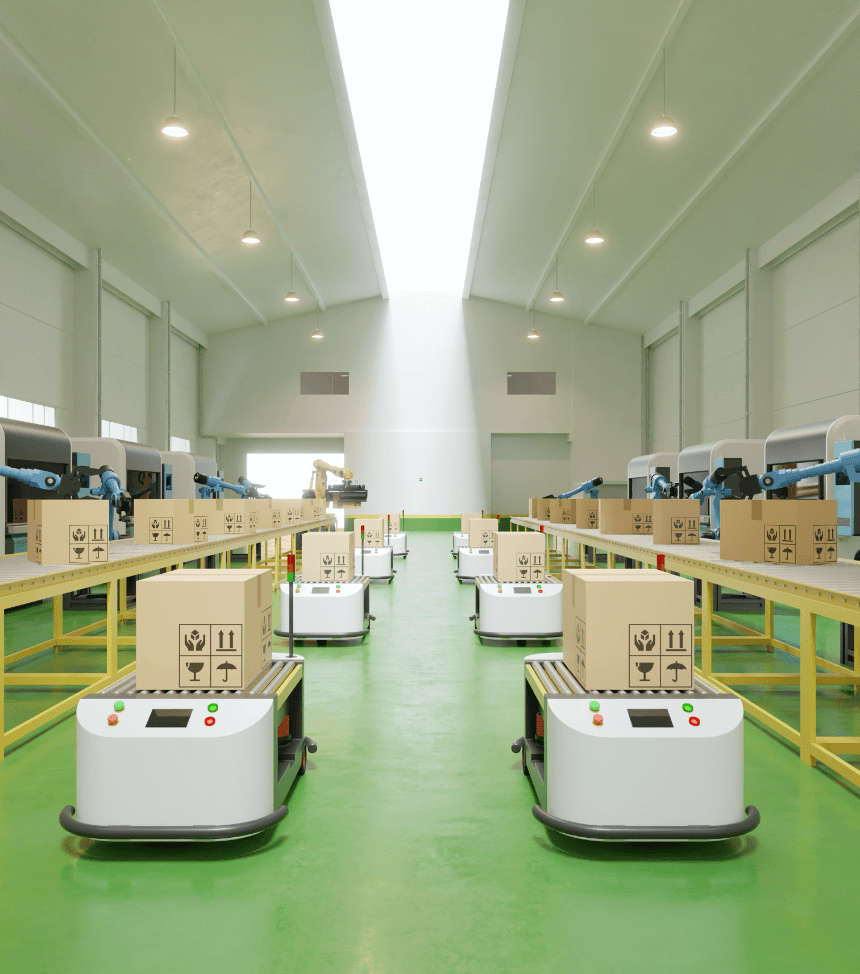

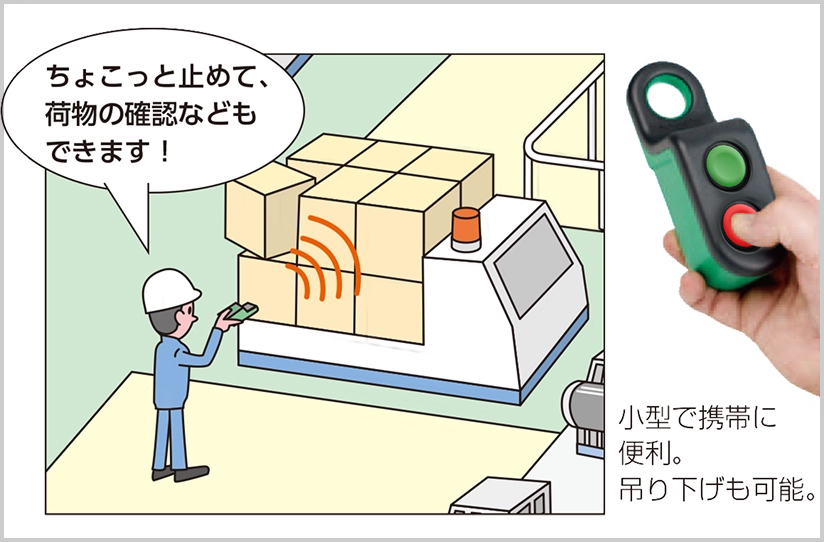

  7. CASE 7 : 無人搬送車(AGV)

    離れた場所から簡単に
    無人搬送車を起動!

  8. CASE 8 : 生産ライン

    思わぬストッパーの
    かけ忘れを防止!

ワイヤレス操作機器が体験できる!サンプルセット貸し出しキャンペーン実施中

サンプルセットについて
詳しくはこちら

ワイヤレス操作機器の技術相談窓口はこちら

0570-022-033

平日 8:30~12:00/13:00~17:00(土・日・祝日・弊社休日除く)

よくあるご質問

無線通信はどのような
方法で行われますか?
通信(プロトコル)は2,405MHz Zigbee Green Power を採用しています。送信器は個別IDを持っていますので、混信の心配はありません。
受信器からの距離は、
どんな環境でも100mまで大丈夫ですか?
基本的には大丈夫です。しかし、以下の場合はその限りではありません。
  1. ① 受信器が金属の筐体に入っている場合
  2. ②障害物(人、ドア、壁など)が送信器と受信器の間に存在する場合

※障害物を迂回する、あるいは到達距離を拡大するためにオプション品で
中継用アンテナをラインアップしています。

ワイヤレス押しボタンは非常停止ボタンとして使えるのでしょうか?
使えません。安全用途でのご使用の場合は、その他の安全機器・安全装置と併用してご使用ください。
送信器の交換時期(寿命)は
いつでしょうか?
バッテリー不要のため、電池切れの心配はありません。
交換時期は機械的耐久性に拠ります。(標準動作送信器の場合は100万回。)
設定には専用ソフト
などを必要としますか?
ワイヤレス操作機器の設定は、実機だけで簡単に行えます。

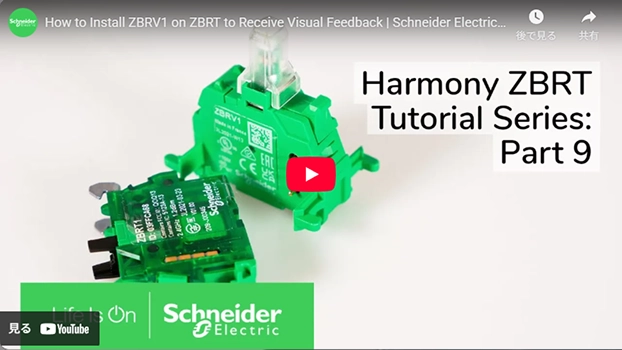

設定方法はこちらの動画をご覧ください。

動作モード:ワンショット、出力:Q1 の設定の場合

動作モード:エッジ、出力:Q1 の設定の場合

ワイヤレス操作機器が体験できる!サンプルセット貸し出しキャンペーン実施中

サンプルセットについて
詳しくはこちら

ワイヤレス操作機器の技術相談窓口はこちら

0570-022-033

平日 8:30~12:00/13:00~17:00(土・日・祝日・弊社休日除く)

サンプルセット貸し出しキャンペーン(キャンペーン期間:2/26〜4/28)

サンプルセットは1週間程度を目安に貸し出しを行っています。
貸し出し期間のご要望がございましたらお気軽にお申し付けください。
(貸し出し希望が多数ございました場合は、
ご希望の日程にお貸し出しできない場合もございますので、あらかじめご了承ください。)

ワイヤレス操作機器で作業効率UP‼
バッテリー不要で保守・メンテナンスも省略可能!

豊富な機能生産ライン、設備、機械装置等の配線作業の煩わしさを解消します。アクチュエータの操作力で発電し操作信号を発信。バッテリー不要で保守・メンテナンスも省力化できます。目安として最長100m の動作範囲 です。(受信器が金属筐体内に設置される場合の目安は最長25m。)

詳しくはこちら

ワイヤレス操作機器が体験できる!サンプルセット貸し出しキャンペーン実施中

サンプルセットについて
詳しくはこちら

ワイヤレス操作機器の技術相談窓口はこちら

0570-022-033

平日 8:30~12:00/13:00~17:00(土・日・祝日・弊社休日除く)

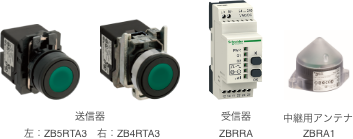

製品ラインナップ

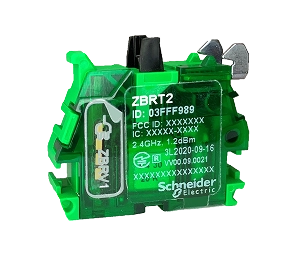

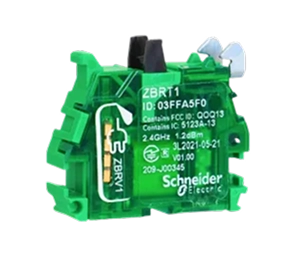

送信器

Harmonyシリーズ ワイヤレス押しボタンスイッチ

形式・外観・仕様
(□:ボタンの色/表示文字)

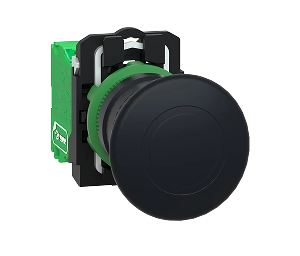

押しボタンスイッチ(標準動作品) マッシュルーム形
押しボタンスイッチ

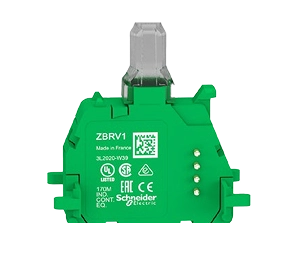

ローププルスイッチ モメンタリ送信器
メタルヘッド プラスチックヘッド
1:白  2:黒  3:緑  4:赤  5:黄  6:青
331:緑/白色の「|」 432:赤/白色の「○」
環境特性 周囲温度 保管時:- 40 ~ + 70℃、 動作時:- 25 ~ + 55℃
相対湿度 95%RH 以下(- 25 ~ + 70℃にて)結露のないこと
保護構造 IEC 60529 に準拠 IP 65(前面)
IP 30(背面)
IP 66 IP 30(送信器単体)

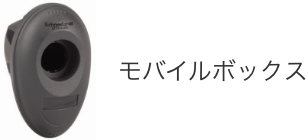

IP 65(ヘッドとの組合せ、パネル取付、モバイルボックス取付状態にて)
NEMA250 に準拠 NEMA 4X
耐衝撃保護 EN/IEC 60947-1に準拠 IK 03 IK 05 IK 03
取付け方法 ø 22 穴 吊り下げ、または、壁面にネジ留め Ø 22 穴(ヘッドとの組合せ状態にて)
吊り下げロープの最大径 ø 10mm
機械的性能 操作力 <25 N けん引力
>=45 N(起動)、最大1000 N
<25 N
ロープの質量 最大 500g
機械的耐久性 100 万回 40 万回
ヘッド締付トルク プラスチック・ヘッド 2.2 N.m(± 0.2) 2.2 N.m(± 0.2)
金属ヘッド(基部のネジ) 0.8 N.m(最大1.2)
ローププルスイッチ 2 N.m(± 0.2)
無線伝送特性 周波数/プロトコル 2.405 MHz / ZigBee Green Power 対応
特定無線設備の技術基準適合証明 207WWFR6118231 207-14ZBR2
伝送距離
※伝送距離は使用環境により
 異なる場合がございます。
約100 m(障害物の無い場合)
約25 m(送信器はプラスチックのボックス内。受信器は金属筺体内。)
約40 m(送信器はプラスチックのボックス内。受信器は金属筺体内。中継用アンテナを使用)
送信仕様 送信電力:3 mW、 始動時間:2 ms、 伝送時間:<2 ms

(注)ヘッドのパネル取付、モバイルボックス取付時の締付トルクは、プラスチックヘッド:2.2 N.m( ± 0.2) 、メタルヘッド:0.8N.m です。

XCKWシリーズワイヤレスリミットスイッチ

形式・外観・仕様 リミットスイッチ
環境特性 周囲温度 保管時:- 40 ~ + 70℃、 動作時:- 25 ~ + 55℃
相対湿度 95%RH 以下(at.20℃) 結露のないこと
保護構造 IEC 60529 に準拠 IP 66 / IP 67
耐衝撃保護 NEMA250 に準拠 IK 05
取付け方法 壁面にネジ留め
機械的性能 動作に必要な力/トルク 最小50N 最小0.5 N.m
最大使用頻度 3600 回/ 時
機械的耐久性 40 万回
無線伝送特性 周波数/プロトコル 2.405 MHz / ZigBee Green Power 対応
特定無線設備の技術基準適合証明 207-14ZBR2
伝送距離 約100m(障害物の無い場合)約300m(中継用アンテナを使用)約25m(受信器は金属筺体内)約40m(受信器は金属筺体内、中継用アンテナを使用)

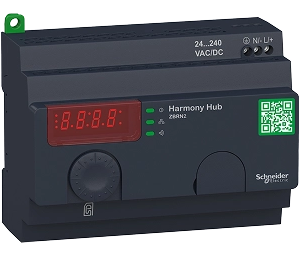

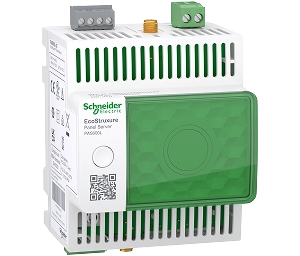

受信器

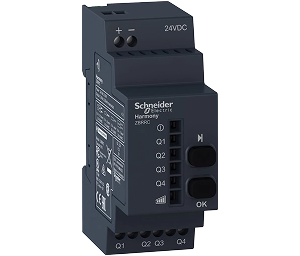

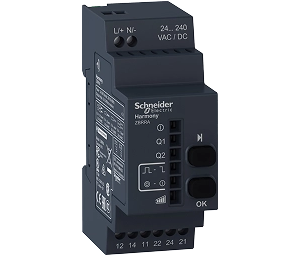

項目 プログラマブル受信器(トランジスタ出力) プログラマブル受信器(リレー出力)
環境特性 周囲温度 保管時:- 40 ~ + 70℃、 動作時:- 25 ~ + 55℃
相対湿度 90 %RH 以下(- 25 ~ + 55℃にて)結露のないこと
保護構造 IEC 60529 に準拠 IP 20
取付け方法 ネジ/レール(DIN 35mm)
電気的特性 定格絶縁電圧 IEC 60664-1に準拠 60 V 250 V
締め付けトルク EN/IEC 60947-1に準拠 0.5 ~1.0 N.m
電源の特性 定格使用電圧 DC 24 V( + 20/- 15 %) AC/DC 24 ~ 240 V(±10 %)
周波数 50/60 Hz ± 10 %
最大電圧 20 W 4 W
出力特性 出力のタイプ 200 mA/DC 24 V のPNP 出力× 4 2c 接点、最大通電電流3 A
出力の機能 ワンショット(500 ms ± 15 %)
モメンタリ
ワンショット(500 ms ± 15 %)
エッジ, 開始/ 停止, モメンタリ
最大開閉電流 0.2A 5A
電気的耐久性 10 万回
機械的耐久性 100 万回
無線伝送特性 周波数/プロトコル 2405 MHz / ZigBee Green Power 対応
特定無線設備の技術基準適合証明 < 30 ms(送信器のクリック後)
伝送距離 受信器当たり最大32(2 出力の受信器の例: 32/0, 16/16)

オプション

名称・外観 説明 形式

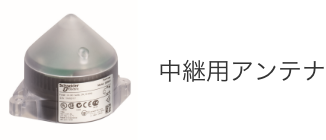

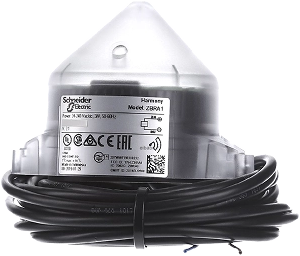

送信器と受信器の間の通信距離の拡大または障害物の迂回に使用

電源 AC/DC24~240V, 最大電力 4W, 保護構造:IP65
ZBRA1
ワイヤレス押しボタンスイッチ用(1穴タイプ)

※保護構造:IP65
※メタルヘッド部の取付け不可。プラスチックヘッドまたはマッシュルーム形を選定ください。
ZBRM01
ワイヤレス押しボタンスイッチ用(1穴タイプ)

※保護構造:IP65
※メタルヘッド部の取付け不可。プラスチックヘッドまたはマッシュルーム形を選定ください。
ZBRM21

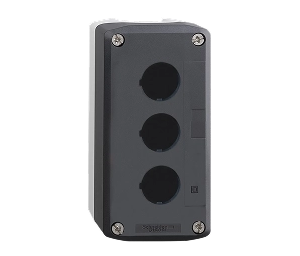

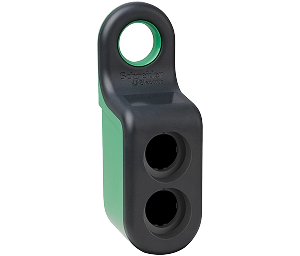

ワイヤレス押しボタンスイッチ用(2穴タイプ)

※保護構造:IP65
※メタルヘッド部の取付け不可。プラスチックヘッドまたはマッシュルーム形を選定ください。
ZBRM22

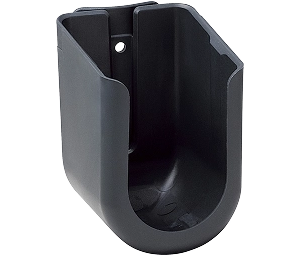

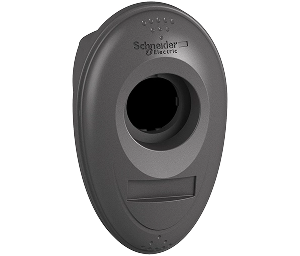

ZBRM21, ZBRM22用の壁掛けホルダー ZBRACS
