食品、製薬、化学・紡績、製紙・パルプなどの
生産拠点向け
世界初
配管工事不要圧力損失ゼロの
クランプオン式
蒸気用超音波流量計
蒸気の流量を正確に測定、
工場の熱エネルギー効率化を実現し、省エネ対策を支援
クランプオン式
蒸気用超音波流量計の特長
| 本製品 | 他社製品A | 他社製品B | |
|---|---|---|---|
| 測定方式 | 超音波 | 渦 | オリフィス（差圧） |
| 取り付け方法 | クランプオン | インライン | インライン |
| 配管工事 | 不要 | 必要 | 必要 |
| 精度 | ±3～5%rdg. | ±1～2%rdg. | ±2%rdg. |
| 圧力損失 | なし | あり | あり |
| 最小流の量制限 | なし | あり | あり |
| レンジアビリティ | 広い （2レンジ切替機能可） |
広い | 狭い |
クランプオン式で工事不要
配管の外側に取り付けるから
製造ラインを止めずに設置可能
製造ラインを止めずに設置可能
蒸気漏れなし
配管内の蒸気の圧力損失ゼロ
工事費用低減
超音波で正確に測定
流量が0から検知・測定可能

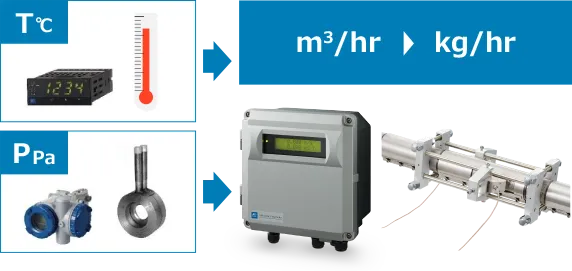

体積流量から質量流量へ換算が可能

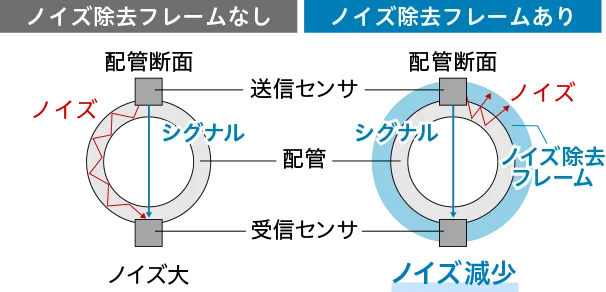

耐熱性ゴムのノイズ除去フレームで
正確性を向上
正確性を向上

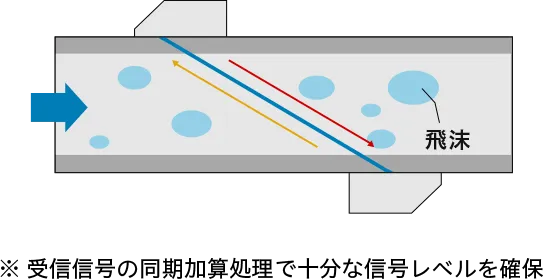

独自のデジタル信号処理で計測障害を低減

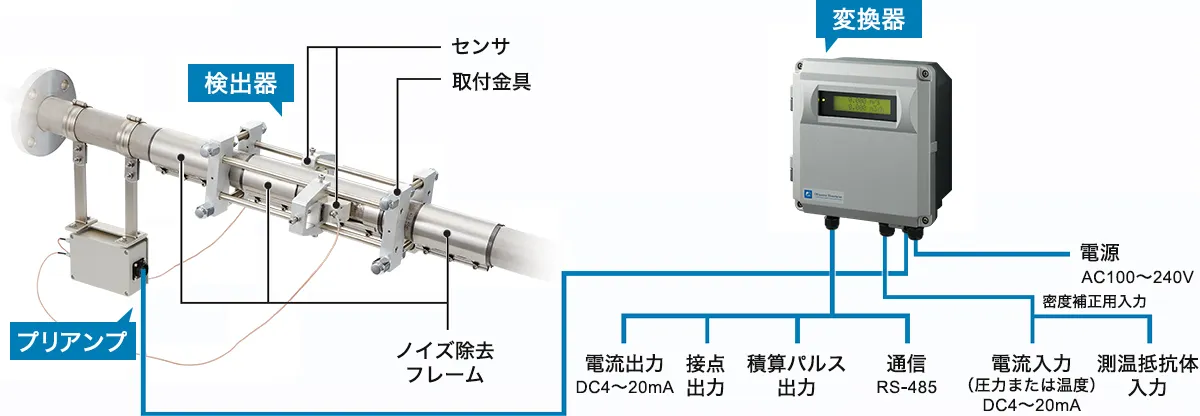

機器構成・主な仕様
| 項目 | 仕様 |
|---|---|
| 取付方法 | クランプオン式 |
| 測定流体 | 飽和蒸気 |
| 測定方式 | 伝搬時間差方式 |
| 測定流速範囲 | 0～±50m/s（口径：50mm, 65mm, 80mm） 0～±30m/s（口径：100mm） |
| 精度 | 必要直管長（上流20D以上・下流10D以上）の場合 流速0～10m/s：±0.3m/s（50A）, ±0.4m/s（65, 80, 100A） 流速10超～30m/s：±3％ of rate（50A）, ±4％ of rate（65, 80, 100A） 流速30超～50m/s：±5％ of rate |
| 必要直管長 | 上流20D以上・下流10D以上 |
| 配管材質 | 鋼、ステンレス |
| 配管口径 | 50mm, 65mm, 80mm, 100mm |
| 配管肉厚 | 2.8～4.5mm |
| 流体温度 | 120～180℃ |
| 流体圧力 | 0.1～0.9MPa（G） |
| 湿り度・飛沫 | 湿り度0%、飛沫なし |
| 入力 （質量流量換算用） |
電流入力（DC4～20mA）1点：圧力測定用 測温抵抗体入力（Pt100）1点：温度測定用 |
| 出力 | 電流出力（DC4～20mA）1点 接点出力2点 |
| 通信 | RS-485 |
| 電源・消費電力 | AC100～240V, 20VA |
よくあるご質問
対応口径を教えてください。
50A、65A、80A、100Aの口径に対応できます。
配管の厚みは2mm～4.5mmまで対応できます。
配管の厚みは2mm～4.5mmまで対応できます。
流速を測定できる流体を教えてください。
飽和蒸気（圧力：0.1～0.9MPa、温度：120～180℃）が対象です。
加熱蒸気は対応しておりません。
加熱蒸気は対応しておりません。
クランプオン式蒸気用超音波流量計を設置したいのですが、直管条件を教えてください。
直管条件については、仕様書に記載されている直管条件をご参照ください。
