サーボモータ外形図

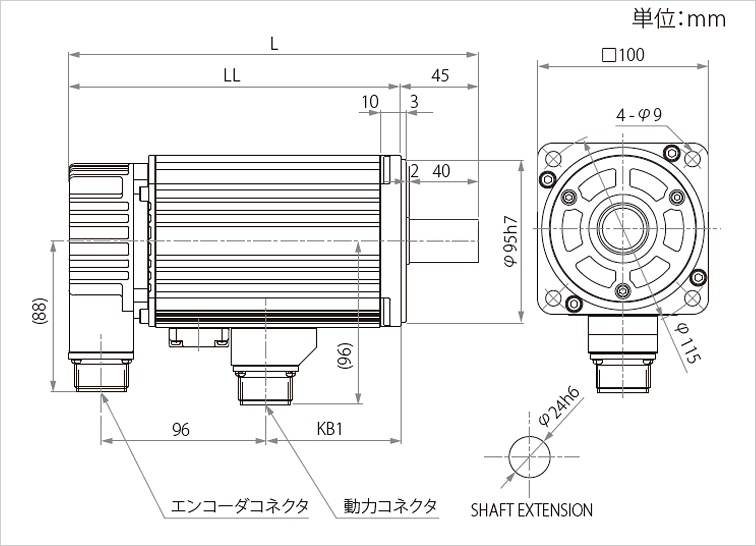

GYS モータ

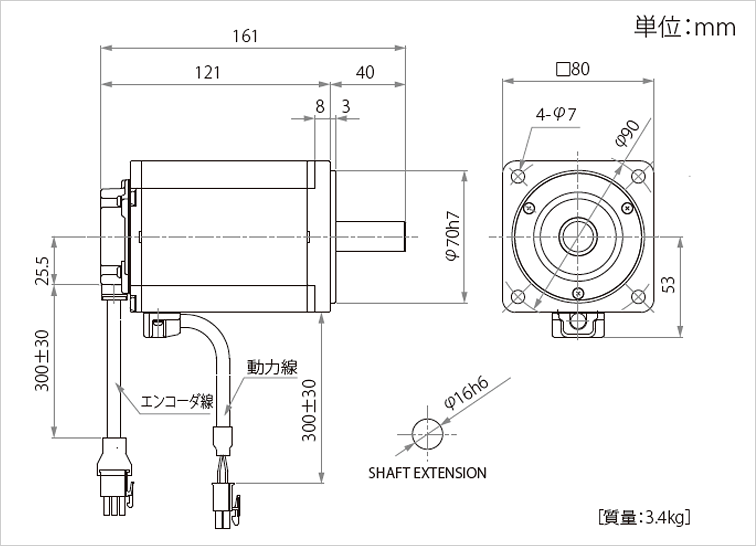

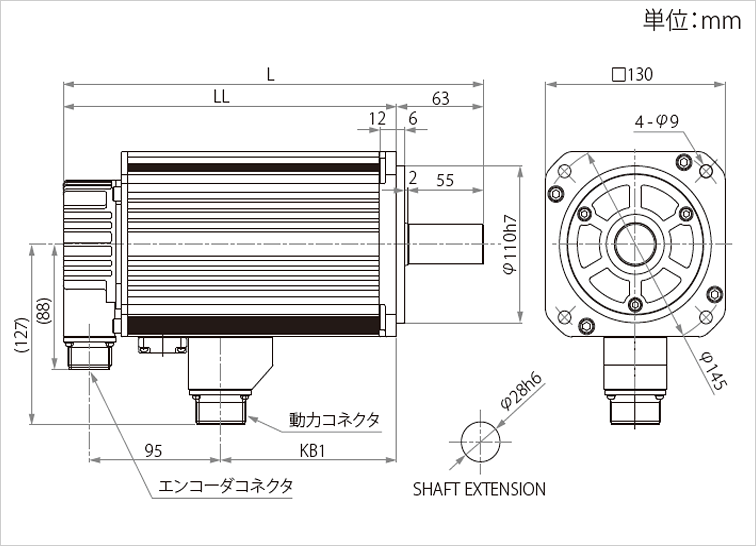

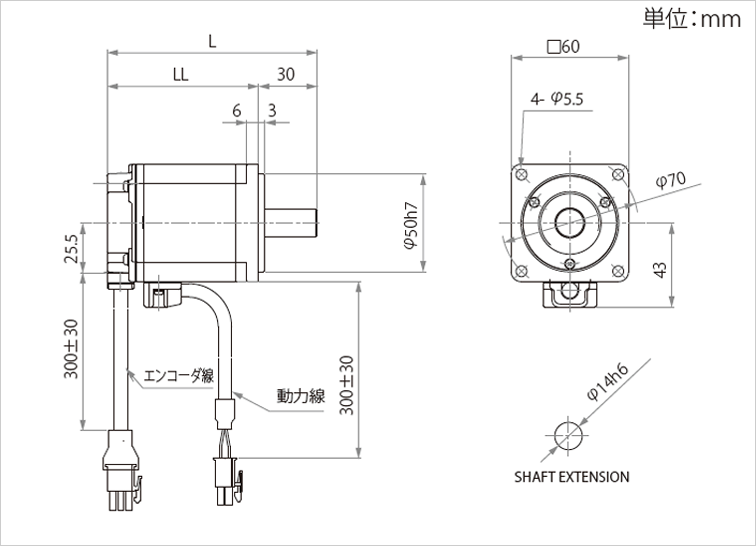

GYS モータ（ブレーキ無）
GYS モータ（ブレーキ付）
軸端仕様

GYS モータ（ブレーキ無）

GYS モータ（ブレーキ無）

定格回転速度	適応モータ定格出力	形式	シャフト形状	全長	寸法（フランジ）	質量（kg）
定格回転速度	適応モータ定格出力	形式	シャフト形状	L	LL	質量（kg）
3000r/min	0.05kW	GYS500D7-□B2	図A	89	64	0.45
3000r/min	0.1kW	GYS101D7-□B2	図B	107	82	0.55

定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
3000r/min	0.2kW	GYS201D7-□B2	107.5	77.5	1.2
3000r/min	0.4kW	GYS401D7-□B2	135.5	105.5	1.8

定格回転速度	適応モータ定格出力	形式	質量（kg）
3000r/min	0.75kW	GYS751D7-□B2	3.4

定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
3000r/min	1.0kW	GYS102D7-□B2	198	153	77	4.4
	1.5kW	GYS152D7-□B2	220.5	175.5	99.5	5.2
	2.0kW	GYS202D7-□B2	243	198	122	6.3

定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
3000r/min	3.0kW	GYS302D7-□B2	262.5	199.5	125.5	11
	4.0kW	GYS402D7-□B2	292.5	229.5	155.5	13.5
	5.0kW	GYS502D7-□B2	322.5	259.5	185.5	16

GYS モータ（ブレーキ付）

定格回転速度	適応モータ定格出力	形式	シャフト形状	全長	寸法（フランジ）	質量（kg）
定格回転速度	適応モータ定格出力	形式	シャフト形状	L	LL	質量（kg）
3000r/min	0.05kW	GYS500D7-□B2-B	図A	123.5	98.5	0.62
3000r/min	0.1kW	GYS101D7-□B2-B	図B	141.5	116.5	0.72

定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
3000r/min	0.2kW	GYS201D7-□B2-B	145.5	115.5	1.7
3000r/min	0.4kW	GYS401D7-□B2-B	173.5	143.5	2.3

定格回転速度	適応モータ定格出力	形式	質量（kg）
3000r/min	0.75kW	GYS751D7-□B2-B	4.2

定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
3000r/min	1.0kW	GYS102D7-□B2-B	239	194	79	5.9
	1.5kW	GYS152D7-□B2-B	261.5	216.5	101.5	6.8
	2.0kW	GYS202D7-□B2-B	284	239	124	7.9

定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
3000r/min	3.0kW	GYS302D7-□B2-B	304.5	241.5	127.5	13
	4.0kW	GYS402D7-□B2-B	334.5	271.5	157.5	15.5
	5.0kW	GYS502D7-□B2-B	364.5	301.5	187.5	7.9

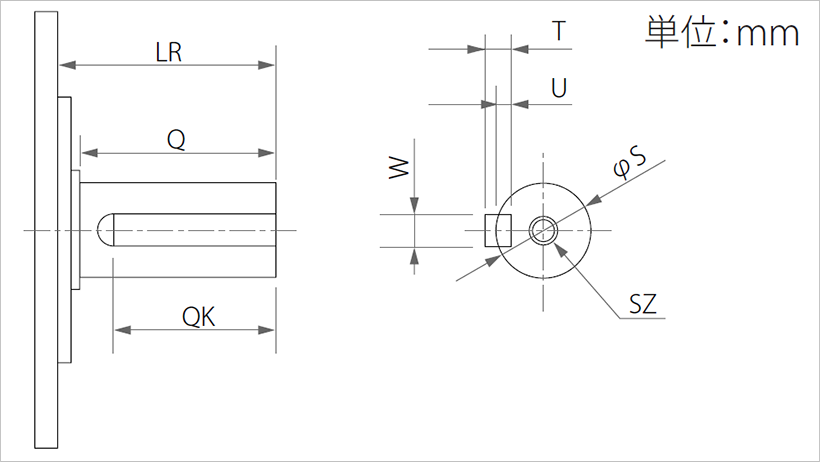

軸端仕様

軸端仕様

GYSモータ　3000r/min

モータ形式	LR	Q	QK	S	T	U	W	SZ
GYS500D7-□A2-□（注）	25	-	14	6h6	2	1.2	2	-
GYS101D7-□A2-□（注）	25	-	14	8h6	3	1.8	3	-
GYS201D7-□C2-□	30	-	20	14h6	5	3	5	M5 深さ8
GYS401D7-□C2-□	30	-	20	14h6	5	3	5	M5 深さ8
GYS751D7-□C2-□	40	-	30	16h6	5	3	5	M5 深さ8
GYS102D7-□C2-□	45	40	32	24h6	7	4	8	M8 深さ16
GYS152D7-□C2-□	45	40	32	24h6	7	4	8	M8 深さ16
GYS202D7-□C2-□	45	40	32	24h6	7	4	8	M8 深さ16
GYS302D7-□C2-□	63	55	45	28h6	7	4	8	M8 深さ16
GYS402D7-□C2-□	63	55	45	28h6	7	4	8	M8 深さ16
GYS502D7-□C2-□	63	55	45	28h6	7	4	8	M8 深さ16

GYBモータコネクタタイプ
GYBモータリード線タイプ
GYBモータコネクタタイプ（バッテリレスABSモータ）
GYBモータリード線タイプ（バッテリレスABSモータ）
軸端仕様

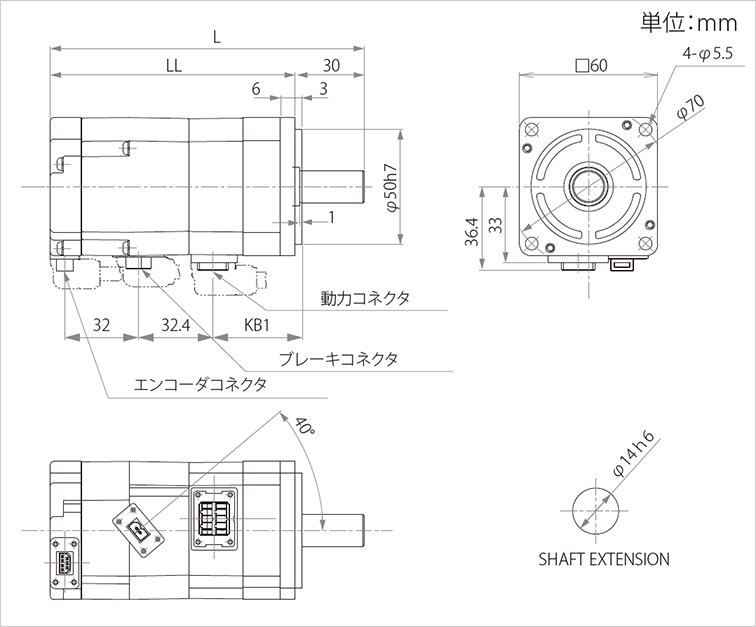

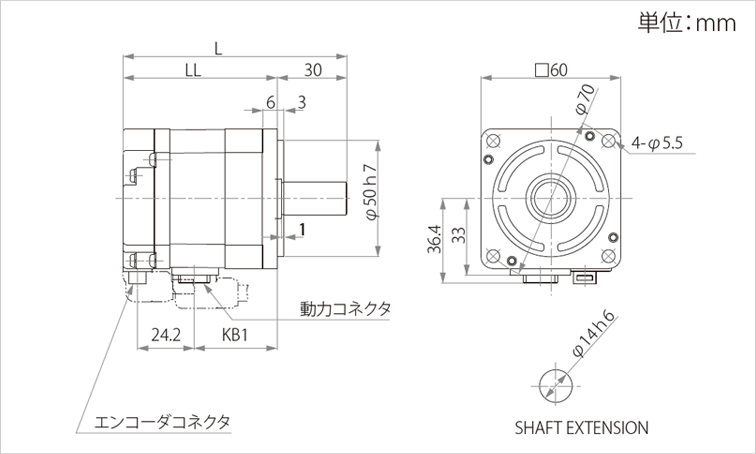

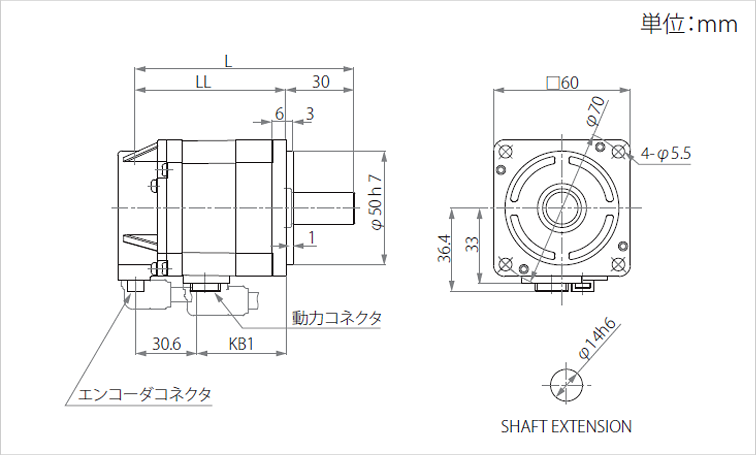

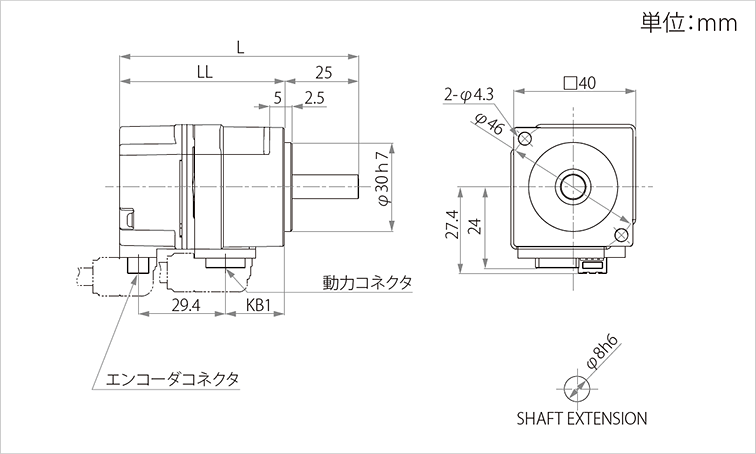

GYBモータコネクタタイプ

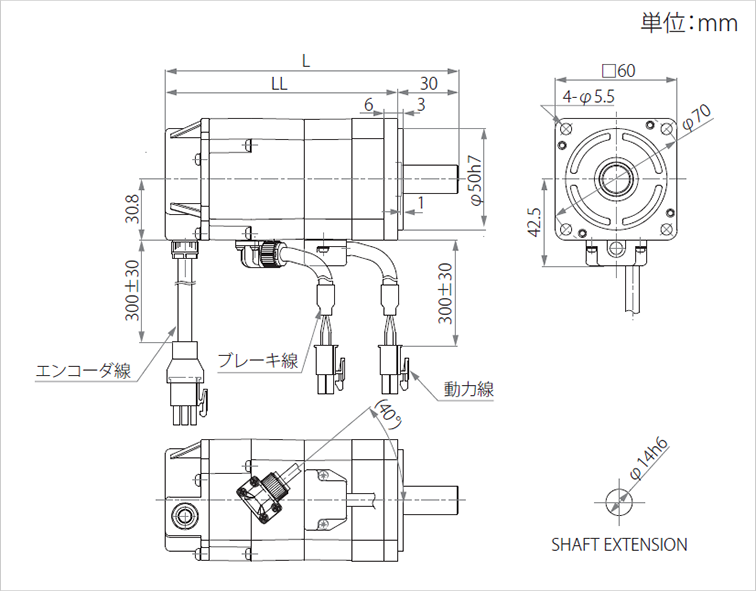

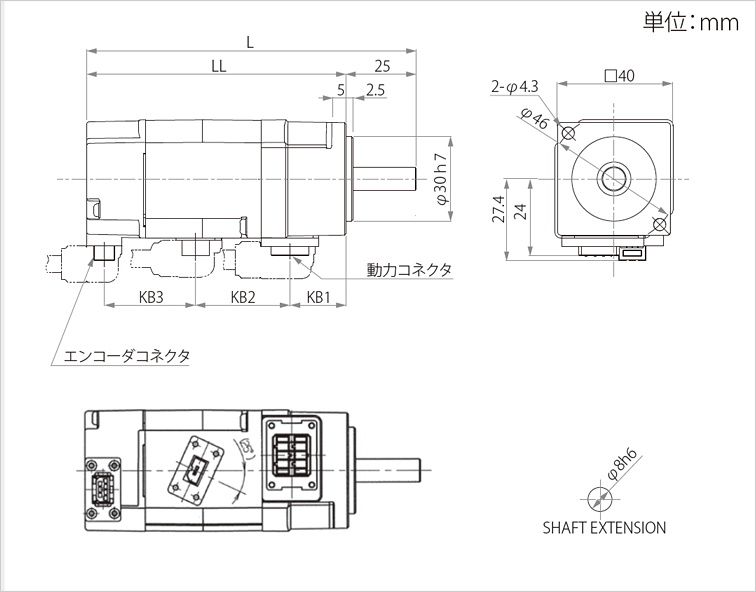

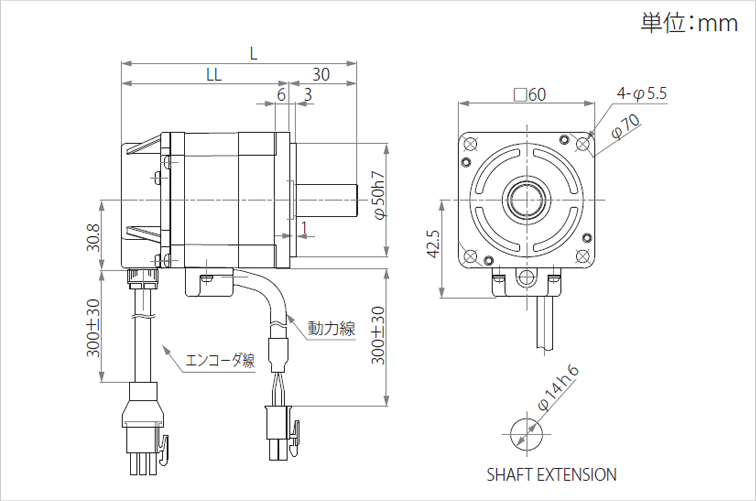

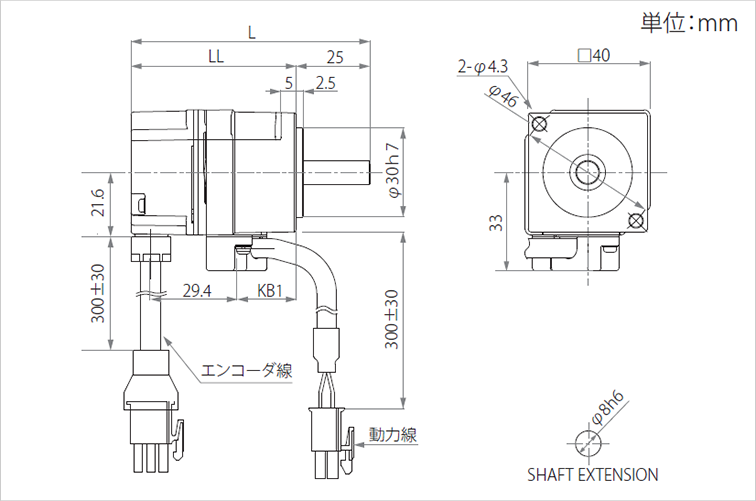

GYB モータ（ブレーキ無）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-□B2-C	80.5	55.5	19.9	0.3
200V系列	3000r/min	0.1kW	GYB101D7-□B2-C	92.5	67.5	31.9	0.4

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-□B2-C	96.2	66.2	35.7	0.9
200V系列	3000r/min	0.4kw	GYB401D7-□B2-C	114	84	53.5	1.2

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-□B2-C	2.3

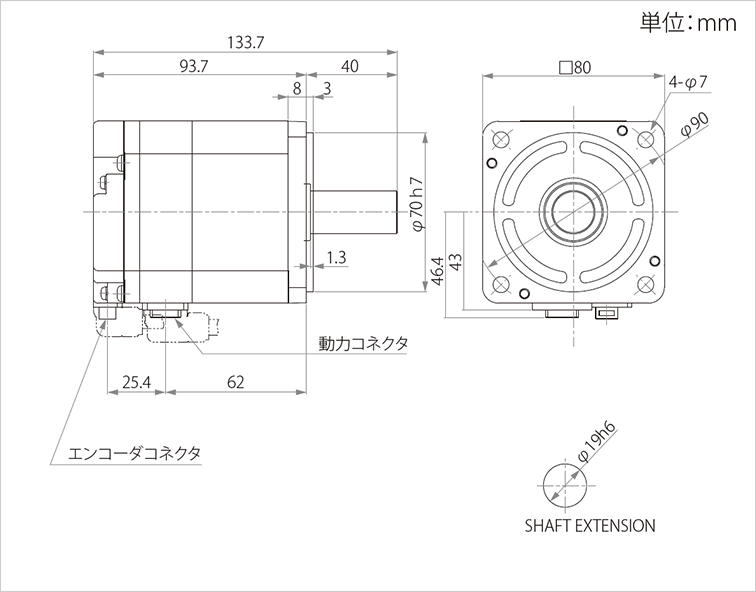

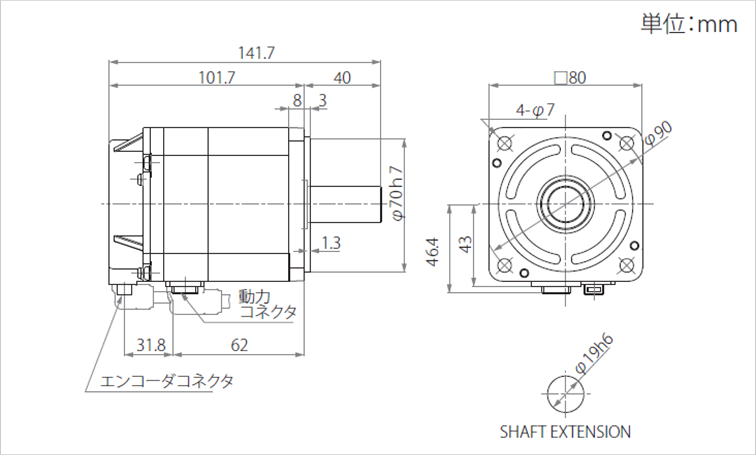

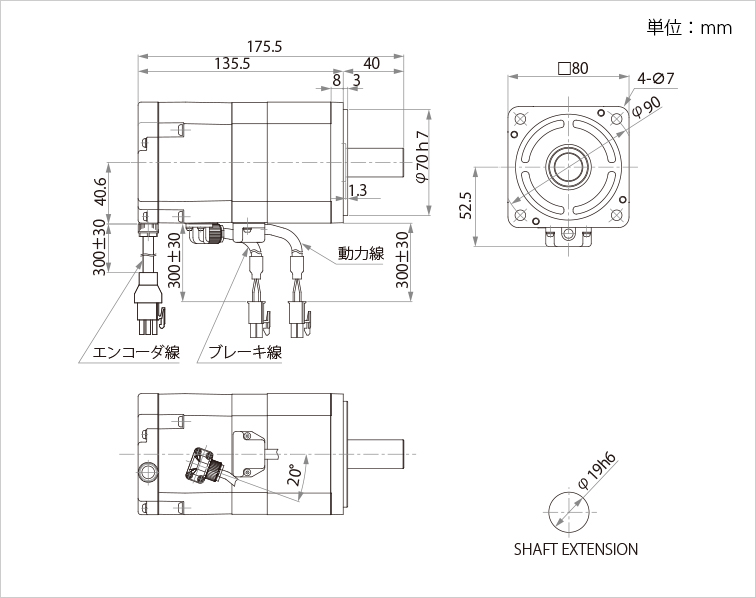

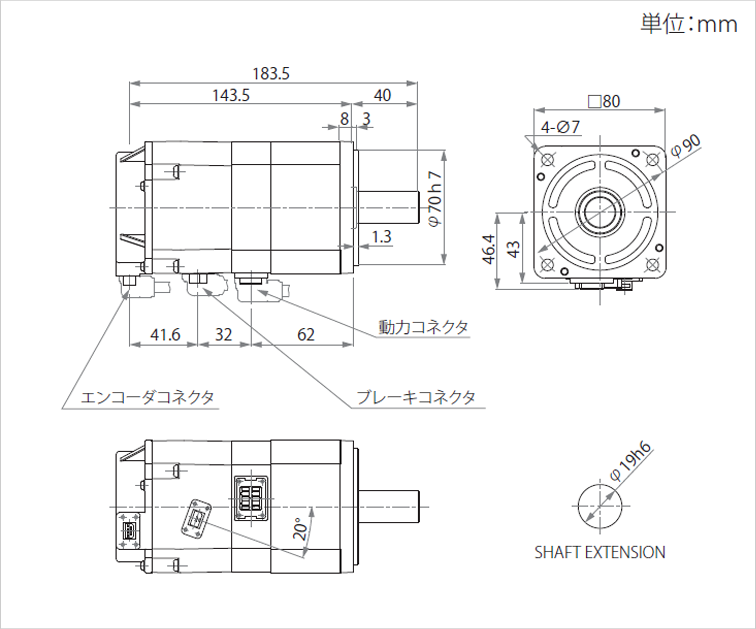

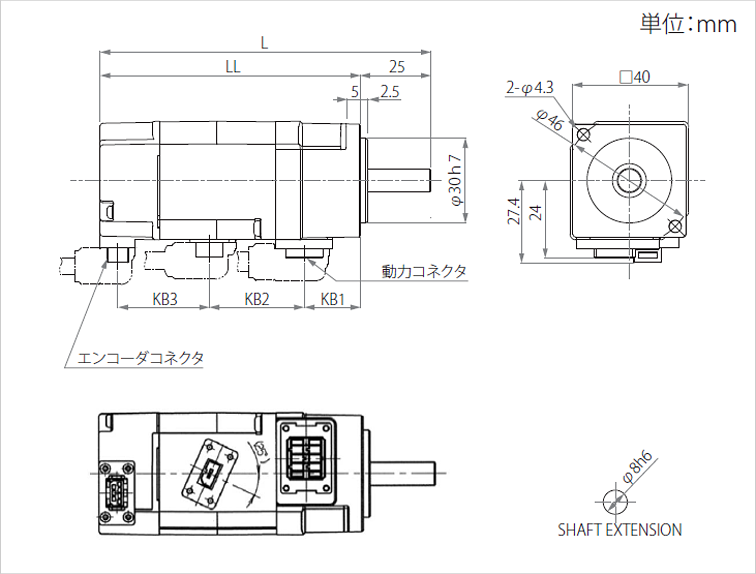

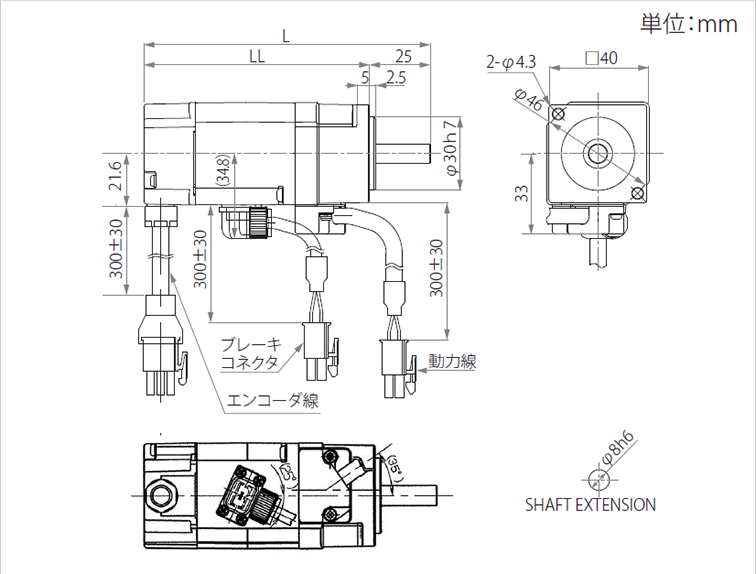

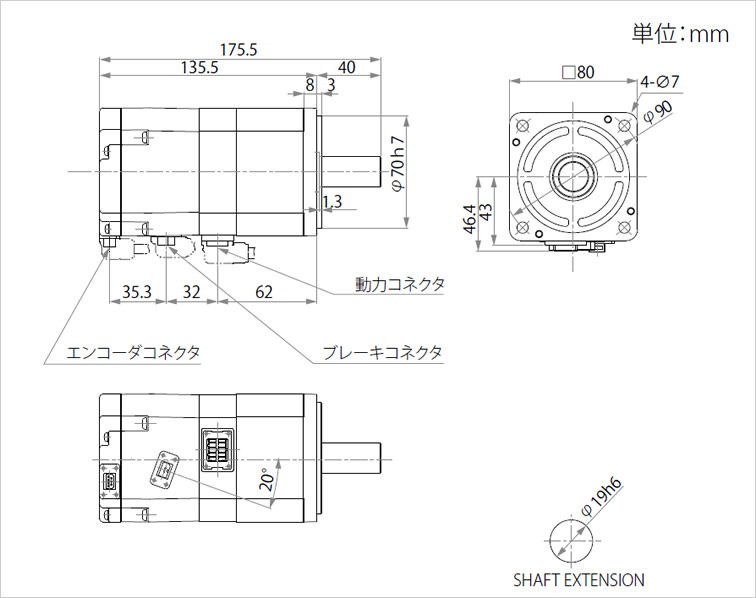

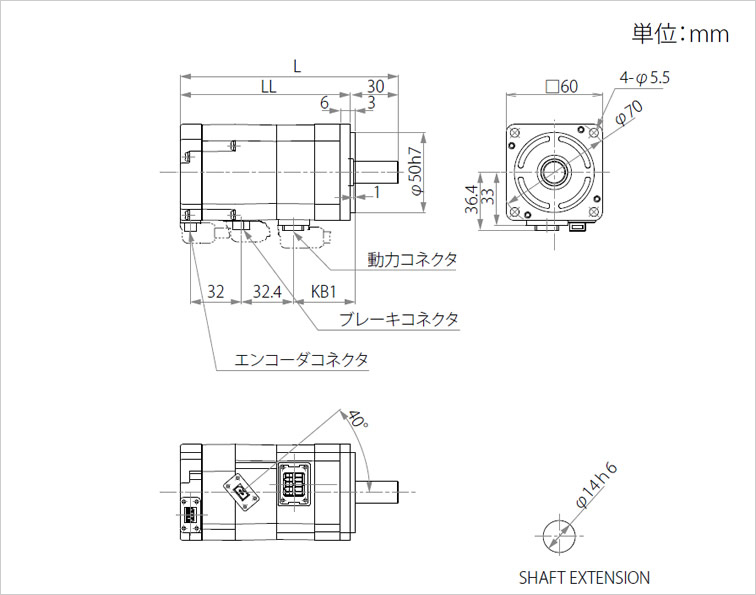

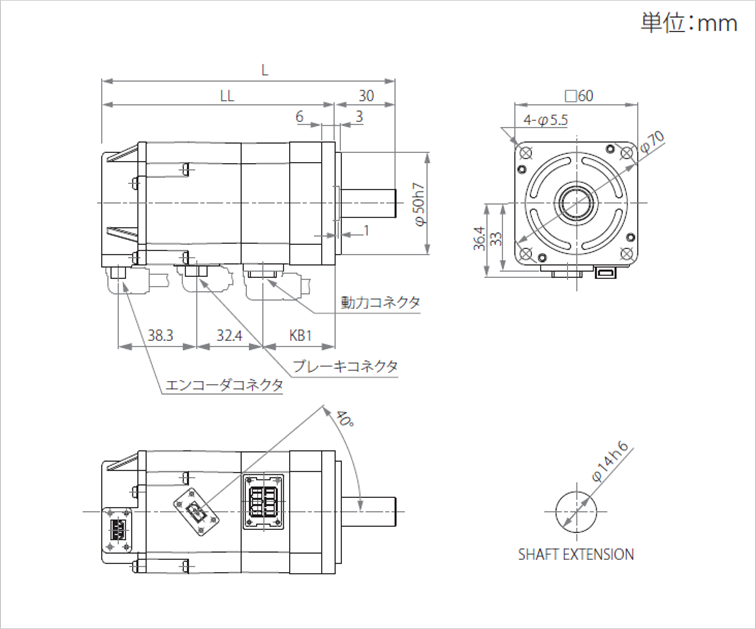

GYB モータ（ブレーキ付）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部			質量(kg)
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	KB2	KB3	質量(kg)
200V系列	3000r/min	0.05kw	GYB500D7-□B2-D	117.2	92.2	19.9	33.7	32.5	0.55
200V系列	3000r/min	0.1kw	GYB101D7-□B2-D	129.2	104.2	31.85	33.65	32.45	0.65

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-□B2-D	136.3	106.3	35.7	1.3
200V系列	3000r/min	0.4kw	GYB401D7-□B2-D	154.1	124.1	53.5	1.8

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-□B2-D	3.2

注: □：N/E

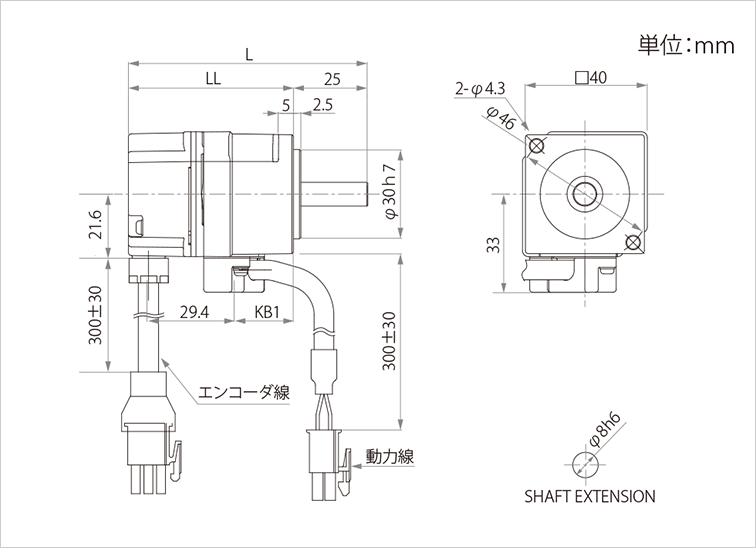

GYBモータリード線タイプ

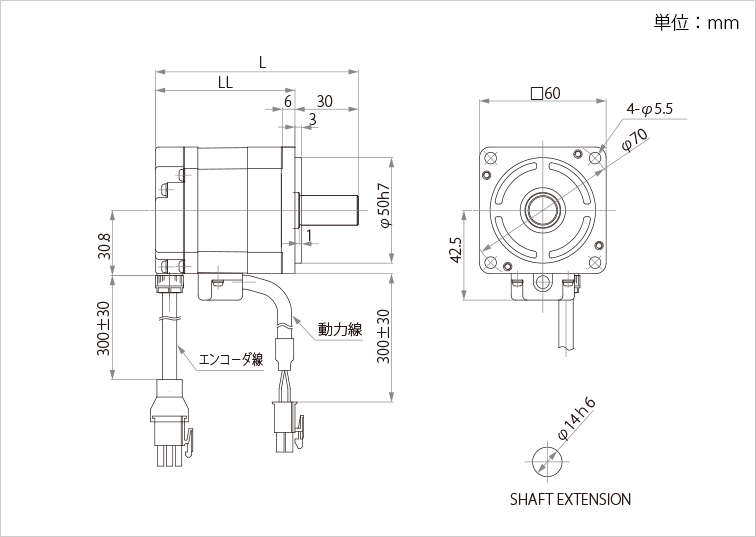

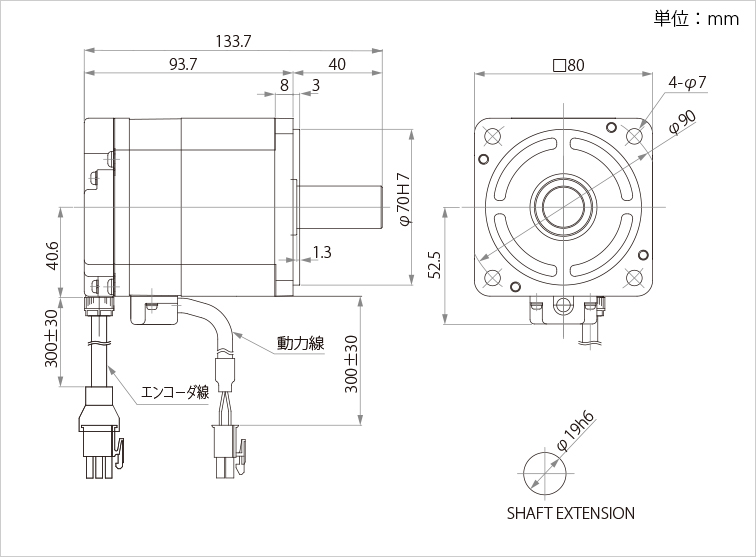

GYB モータ（ブレーキ無）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-□B2	80.5	55.5	0.3
200V系列	3000r/min	0.1kw	GYB101D7-□B2	92.5	67.5	0.4

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-□B2	96.2	66.2	0.9
200V系列	3000r/min	0.4kw	GYB401D7-□B2	114	84	1.2

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-□B2	2.3

GYB モータ（ブレーキ付）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-□B2-B	117.2	92.2	0.55
200V系列	3000r/min	0.1kw	GYB101D7-□B2-B	129.2	104.2	0.65

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-□B2-B	136.25	106.25	1.3
200V系列	3000r/min	0.4kw	GYB401D7-□B2-B	154.1	124.1	1.8

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-□B2-B	3.2

注: モータの仕様に応じて一部寸法が異なる場合がございます。

注: □：N/E

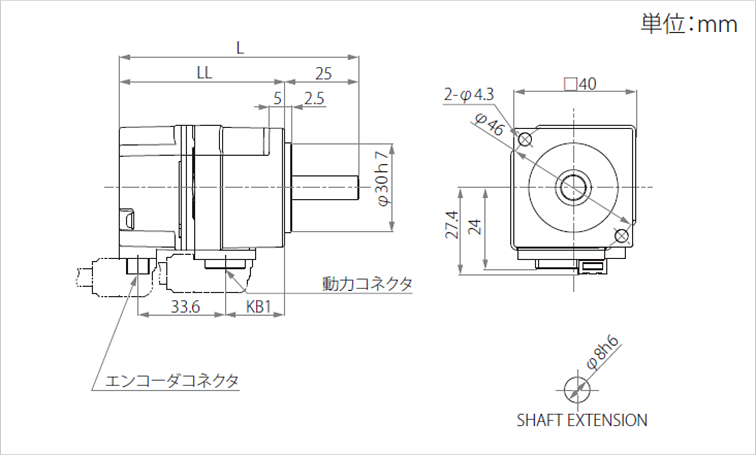

GYBモータコネクタタイプ（バッテリレスABSモータ）

GYB モータ（ブレーキ無）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-BB2-C	85.0	60.0	19.9	0.3
200V系列	3000r/min	0.1kw	GYB101D7-BB2-C	97.0	72.0	31.9	0.4

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-BB2-C	104.1	74.1	37.7	0.9
200V系列	3000r/min	0.4kw	GYB401D7-BB2-C	122.0	92.0	53.5	1.2

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-BB2-C	2.3

GYB モータ（ブレーキ付）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部			質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	KB2	KB3	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-BB2-D	121.7	96.7	19.9	33.7	36.6	0.55
200V系列	3000r/min	0.1kw	GYB101D7-BB2-D	133.7	108.7	31.85	33.65	36.6	0.65

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	端子部	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	KB1	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-BB2-D	144.2	114.2	35.7	1.3
200V系列	3000r/min	0.4kw	GYB401D7-BB2-D	162.1	53.5	53.5	1.8

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-BB2-D	3.2

GYBモータリード線タイプ（バッテリレスABSモータ）

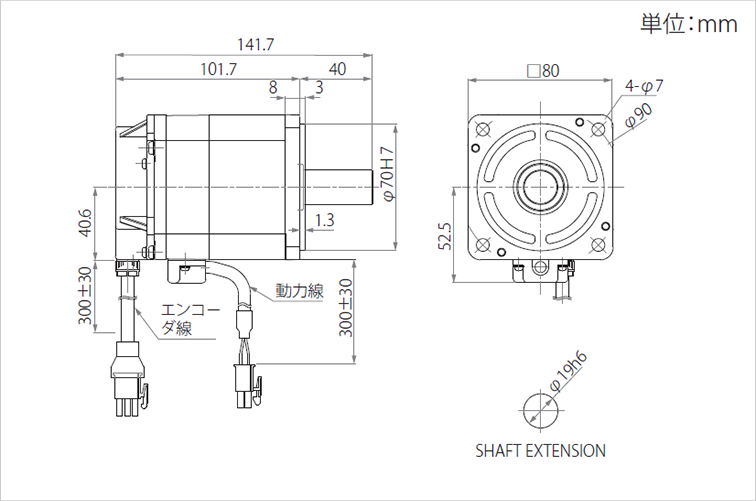

GYB モータ（ブレーキ無）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-BB2	85.0	60.0	0.3
200V系列	3000r/min	0.1kw	GYB101D7-BB2	97.0	72.0	0.4

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.2kw	GYB201D7-BB2	104.1	74.1	0.9
200V系列	3000r/min	0.4kw	GYB401D7-BB2	122.0	92.0	1.2

電源	定格回転速度	適応モータ定格出力	形式	質量（kg）
200V系列	3000r/min	0.75kw	GYB751D7-BB2	2.3

GYB モータ（ブレーキ付）

電源	定格回転速度	適応モータ定格出力	形式	全長	寸法（フランジ）	質量（kg）
電源	定格回転速度	適応モータ定格出力	形式	L	LL	質量（kg）
200V系列	3000r/min	0.05kw	GYB500D7-BB2-B	121.7	96.7	0.55
200V系列	3000r/min	0.1kw	GYB101D7-BB2-B	133.7	108.7	0.65

軸端仕様

軸端仕様

GYBモータ　3000r/min

モータ形式	LR	Q	QK	S	T	U	W	SZ
GYB201D7-□C2-□	30	-	14	14h6	5	3	5	M5 深さ8
GYB401D7-□C2-□	30	-	14	14h6	5	3	5	M5 深さ8
GYB751D7-□C2-□	40	-	22	19h6	6	3.5	6	M6 深さ10

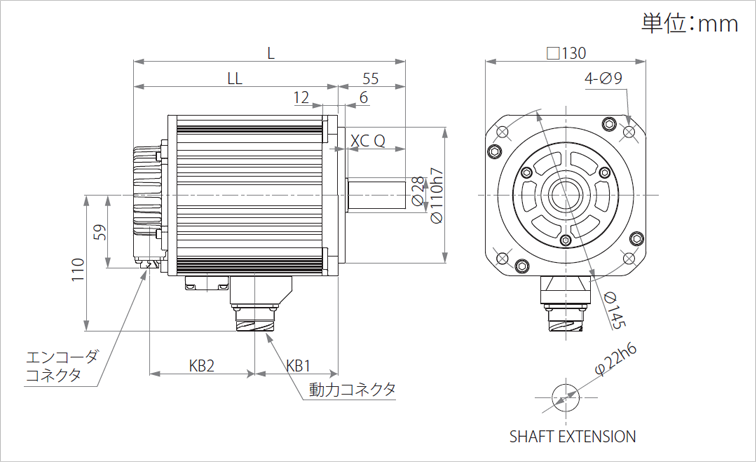

GYGモータ

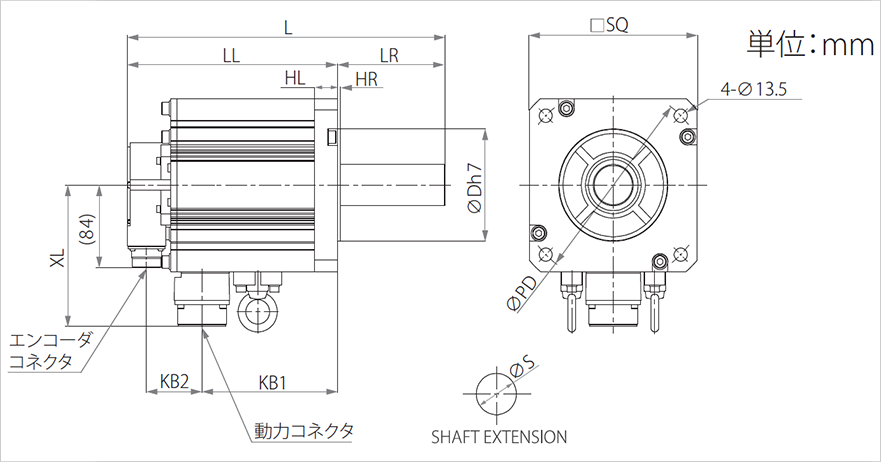

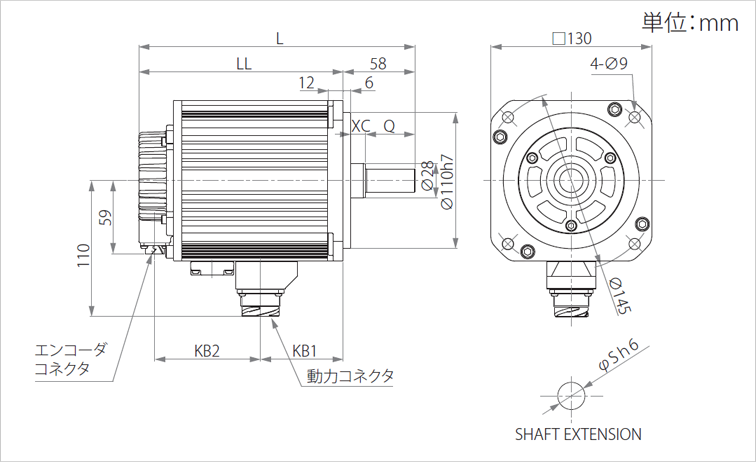

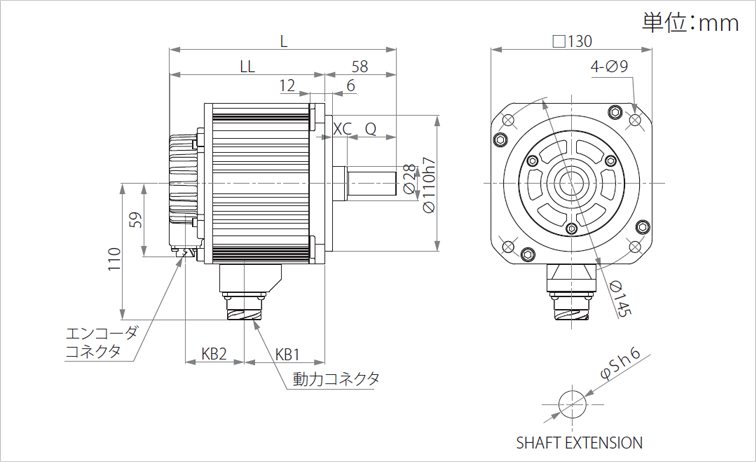

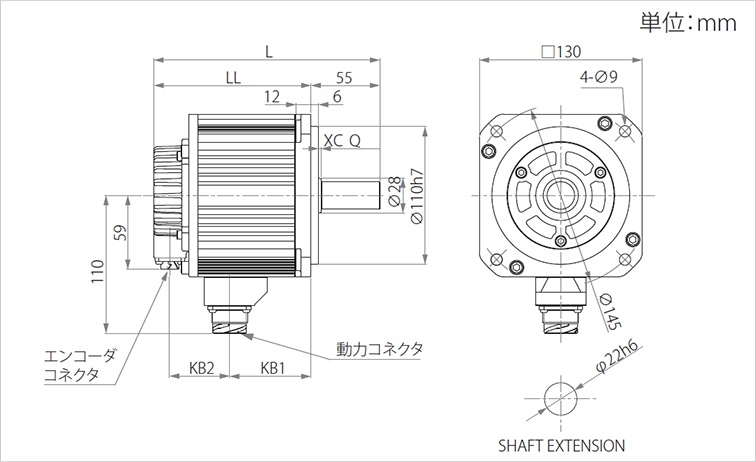

GYG モータ（ブレーキ無）
GYG モータ（ブレーキ付）
軸端仕様

GYG モータ（ブレーキ無）

定格回転速度	適応モータ定格出力	形式	全長	寸法			XC	端子部		質量（kg）
			全長	フランジ	シャフト			端子部
			L	LL	LR	Q		KB1	KB2
2000r/min	1.0kW	GYG102C7-□B2	180.5	125.5	55	47	2	65	47.5	5.6
	1.5kW	GYG152C7-□B2	198	143	55	47	2	82.5	47.5	7.3
	2.0kW	GYG202C7-□B2	232.5	177.5	55	47	2	109	55.5	9.8

定格回転速度	適応モータ定格出力	形式	全長	寸法			XC	端子部		軸径	質量（kg）
			全長	フランジ	シャフト			端子部		軸径
			L	LL	LR	Q		KB1	KB2	S
1500r/min	0.85kW	GYG851B7-□B2	183.5	125.5	58	40	12	65	47.5	19	5.6
	1.3kW	GYG132B7-□B2	201	143	58	40	12	82.5	47.5	22	7.3
	1.8kW	GYG182B7-□B2	232.5	177.5	55	47	2	109	55.5	22	9.8

定格回転速度	定格出力	形式	全長	寸法（フランジ）	XL1	KB1	KB2	D	HL	HR	LR	SQ	軸径	質量（kg）
定格回転速度	定格出力	形式	L	LL	XL1	KB1	KB2	D	HL	HR	LR	SQ	S	質量（kg）
1500 r/min	2.9kW	GYG292B7W□2	231	161	140	79	62	114.3	18	3.2	70	176	35h6	13.4
	4.4kW	GYG442B7W□2	246	176	140	92	64				70		35h6	15.6
	5.5kW	GYG552B7W□2	333	220	144	142	58				113		42h6	21.3
	7.5kW	GYG752B7W□2	377	264	144	181	63				113		42h6	27.8
	11kW	GYG113B7W□2	416	300	165	210	70	200	32	4	116	220	55m6	48.5
	15kW	GYG153B7W□2	464	348	165	258	70	200	32	4	116	220	55m6	60.3

GYG モータ（ブレーキ付）

定格回転速度	適応モータ定格出力	形式	全長	寸法			XC	端子部		質量（kg）
			全長	フランジ	シャフト			端子部
			L	LL	LR	Q		KB1	KB2
2000r/min	1.0kW	GYG102C7-□B2-B	220.5	165.5	55	47	2	67	85.5	7.8
	1.5kW	GYG152C7-□B2-B	238	183	55	47	2	84.5	85.5	9.5
	2.0kW	GYG202C7-□B2-B	272.5	217.5	55	47	2	109	95.5	12.1

定格回転速度	適応モータ定格出力	形式	全長	寸法			XC	端子部		軸径	質量（kg）
			全長	フランジ	シャフト			端子部		軸径
			L	LL	LR	Q		KB1	KB2	S
1500r/min	0.85kW	GYG851B7-□B2-B	223.5	165.5	58	40	12	67	85.5	19	7.8
	1.3kW	GYG132B7-□B2-B	241	183	58	40	12	84.5	85.5	22	9.5
	1.8kW	GYG182B7-□B2-B	272.5	217.5	55	47	2	109	95.5	22	12.1

定格回転速度	定格出力	形式	全長	寸法（フランジ）	XL1	KB1	KB2	KB3	D	XL2	HL	HR	LR	SQ	軸径	質量（kg）
定格回転速度	定格出力	形式	L	LL	XL1	KB1	KB2	KB3	D	XL2	HL	HR	LR	SQ	S	質量（kg）
1500 r/min	2.9kW	GYG292B7W□2B	260	190	140	79	170	‒	114.3	125	18	3.2	70	176	35h6	16.8
	4.4kW	GYG442B7W□2B	275	205	140	92	185	‒					70		35h6	19.0
	5.5kW	GYG552B7W□2B	364	251	144	142	191	231					113		42h6	25.4
	7.5kW	GYG752B7W□2B	408	295	144	181	230	275					113		42h6	31.9
	11kW	GYG113B7W□2B	464	348	165	210	258	328	200	146	32	4	116	220	55m6	54.5
	15kW	GYG153B7W□2B	512	396	165	258	306	376	200	146	32	4	116	220	55m6	66.5

軸端仕様

GYGモータ　2000r/min

モータ形式	LR	Q	QK	S	T	U	W	SZ
GYG102C7-□C2-□	55	47	35	22h6	7	4	8	M8 深さ16
GYG152C7-□C2-□	55	47	35	22h6	7	4	8	M8 深さ16
GYG202C7-□C2-□	55	47	35	22h6	7	4	8	M8 深さ16

GYGモータ　1500r/min

モータ形式	LR	Q	QK	S	T	U	W	SZ
GYG851B7-□C2-□	58	40	30	19h6	6	3.5	6	M6 深さ10
GYG132B7-□C2-□	58	40	30	22h6	7	4	8	M8 深さ16
GYG182B7-□C2-□	55	47	35	22h6	7	4	8	M8 深さ16
GYG292B7W□2□	70	-	50	35h6	8	5	10	-
GYG442B7W□2□	70	-	50	35h6	8	5	10	-
GYG552B7W□2□	113	-	90	42h6	8	5	12	-
GYG752B7W□2□	113	-	90	42h6	8	5	12	-
GYG113B7W□2□	116	-	90	55h6	10	6	16	M20 深さ40
GYG153B7W□2□	116	-	90	55h6	10	6	16	M20 深さ40
